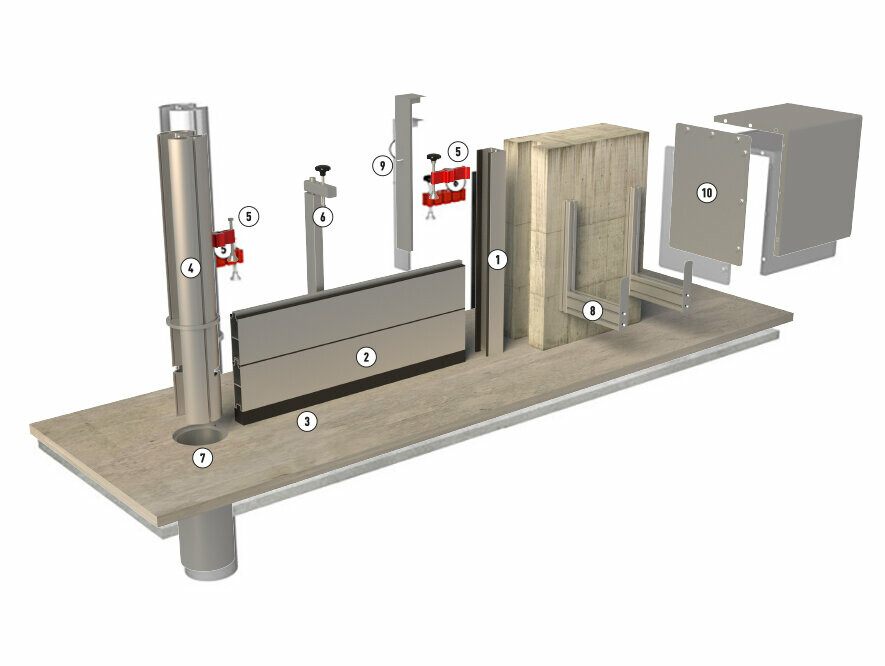

Diga

• 1 Profilo a muro: profilo a U o ad H fissato sull’opera muraria oppure montato davanti, dietro o sulla spalletta.
• 2 Sponde: la sponda inferiore è collegata con la guarnizione di fondo (n. 3).
• 3 Guarnizione di fondo: garantisce la tenuta tra la prima sponda e il suolo.
• 4 Palo centrale (profilo tondo): questi pali vengono utilizzati come montanti intermedi nelle barriere lunghe e a più livelli.
• 5 Elemento di bloccaggio: per il fissaggio delle sponde.
• 6 Pressore: impedisce che le sponde si pieghino in direzione orizzontale e verticale.
• 7 Piantone: piantone cementato nel terreno per l’alloggiamento del palo centrale.
• 8 Supporto a muro: serve per riporre le sponde quando non vengono utilizzate.
• 9 Copertura: serve per coprire le sponde quando non vengono utilizzate.
• 10 Copertura di immagazzinaggio: utilizzata per la copertura delle sponde riposte all’aperto.

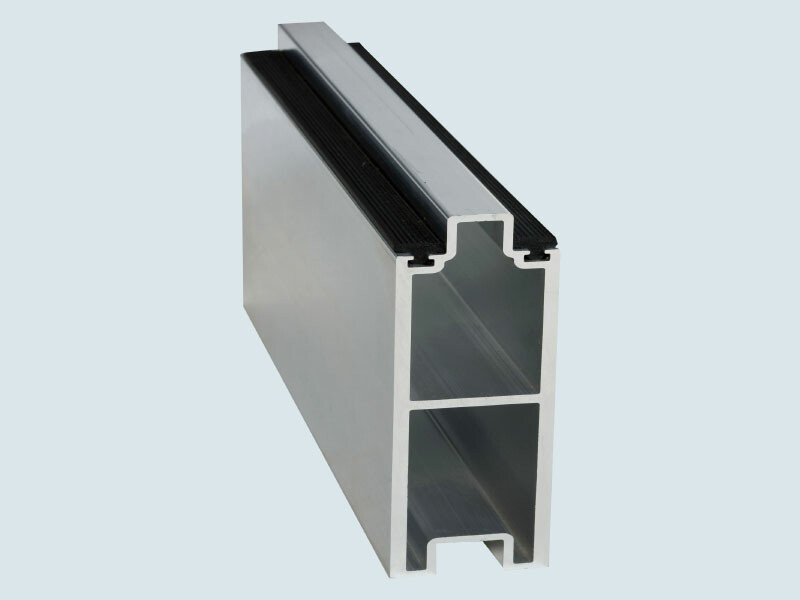

Il profilo è realizzato in una robusta lega d'alluminio resistente alla corrosione, richiede poca manutenzione e pertanto può essere immagazzinato anche per lunghi periodi. I profili sono disponibili in tre versioni di spessore differente (25, 50 e 80 mm). Per il sistema 80 sono disponibili profili con altezze maggiori e larghezze più ampie. I profili in alluminio vengono semplicemente impilati uno sull'altro con un sistema ad incastro maschio - femmina. Il fissaggio ad incastro delle sponde garantisce un'elevata stabilità e la massima sicurezza. I profili vengono inseriti su entrambi i lati nei profili di fissaggio e bloccati dall'alto con degli elementi di bloccaggio. Sono disponibili profili fino a 6 m di lunghezza; l'altezza di installazione massima è di 3 m. In ogni caso si consiglia vivamente di effettuare un calcolo statico. La guarnizione di tenuta interna è costituita da EPDM/ gommapiuma e in caso di necessità può essere sostituita facilmente. Dopo l'uso è assolutamente indispensabile pulire e controllare i profili e le guarnizioni al fine di garantirne la funzionalità per gli impieghi futuri.

Il sistema anti-esondazione PREFA è disponibile in tre spessori differenti:

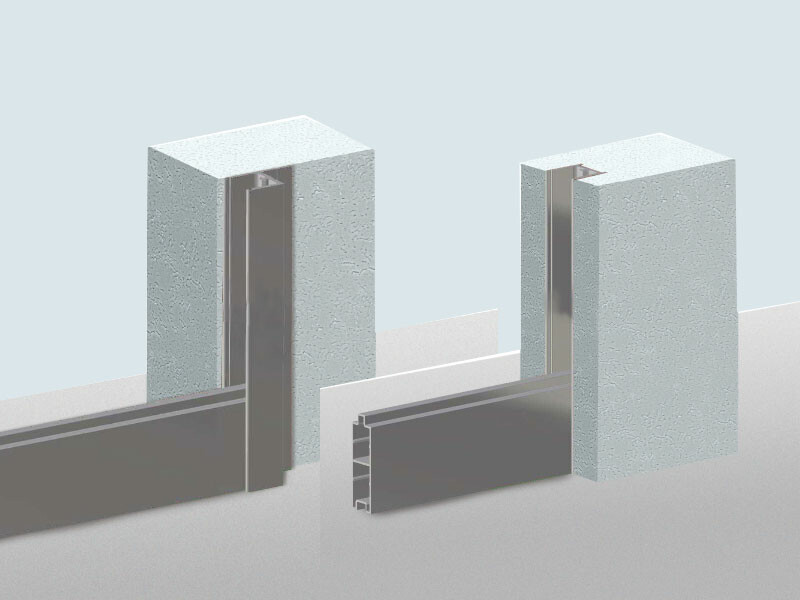

I profili di fissaggio fissi possono essere montati in tre modi: dietro, davanti o sulla spalletta. Le dimensioni del fissaggio dipendono dai requisiti statici del sistema complessivo e devono essere determinate caso per caso. Le guarnizioni di tenuta interne in gommapiuma impediscono l'infiltrazione dell'acqua.

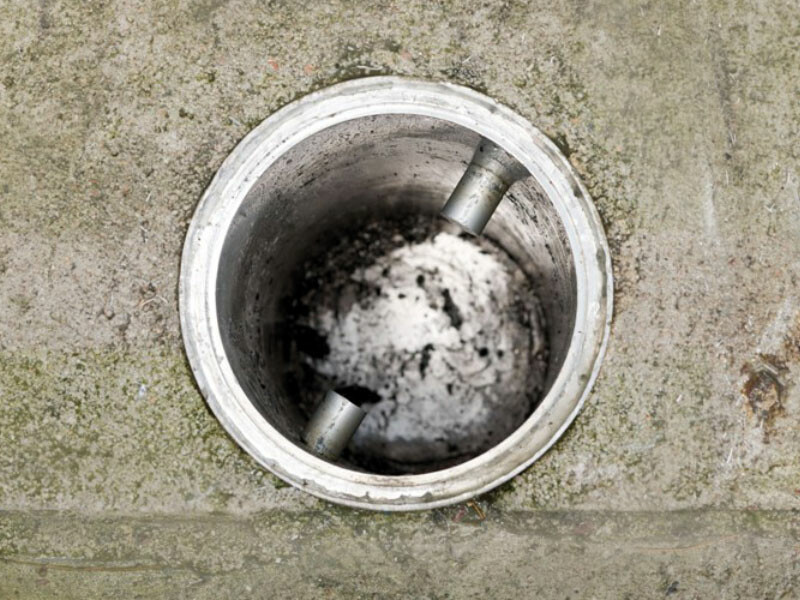

Il peso è di soli 9,4 kg (sistema da 50 mm; sistema da 80 mm: 11,3 kg) per metro lineare. Durante il primo montaggio, innanzitutto deve essere installato un piantone scegliendo un terreno adatto. I pali verticali vengono semplicemente ancorati al piantone mediante una chiusura a baionetta senza attrezzi speciali. In caso di necessità devono essere predisposti dei sostegni aggiuntivi.

Le sponde vengono bloccate dall'alto con due elementi di bloccaggio. La vite sull'elemento di bloccaggio viene serrata leggermente con una chiave esagonale (in alternativa è disponibile una vite con crociera). Gli elementi di bloccaggio impediscono il sollevamento dei profili fino a quando le sponde si riempiono d'acqua e la pressione superficiale delle guarnizioni di tenuta aumenta. Durante l'impiego, gli elementi di bloccaggio possono essere rimossi in qualsiasi momento per consentire l'aggiunta di altri elementi e aumentare ulteriormente l'altezza del sistema.
