Casa unifamiliare in contesto rurale con copertura del tetto PREFA nel colore antracite

FX.12 tetto

Vivace e durevole: A seconda dell'incidenza della luce, le pieghe irregolari creano effetti unici.

+6
continua a leggere

Design intelligente e raffinatezza tecnica! Il pannello FX.12 PREFA è un elemento unico che crea un design della superficie particolarmente futuristico grazie ai suoi bordi longitudinali e trasversali. Le pieghe irregolari creano un vivace gioco di luci e ombre (a seconda della luce del sole).

Le pieghe hanno una funzione essenziale oltre all'aspetto estetico: Irrigidiscono i pannelli e ne aumentano ulteriormente la resistenza. Un'altra caratteristica particolare è l’aggraffatura angolare conica, che serve ad assorbire l'espansione trasversale che si verifica.

Il pannello FX.12 è compatibile al 100% con la tegola fotovoltaica PREFA. Le tegole fotovoltaiche in alluminio combinano copertura ed energia solare: Con l'innovativo tetto solare PREFA, produci tu stesso la tua elettricità - in modo ecologico e sostenibile.

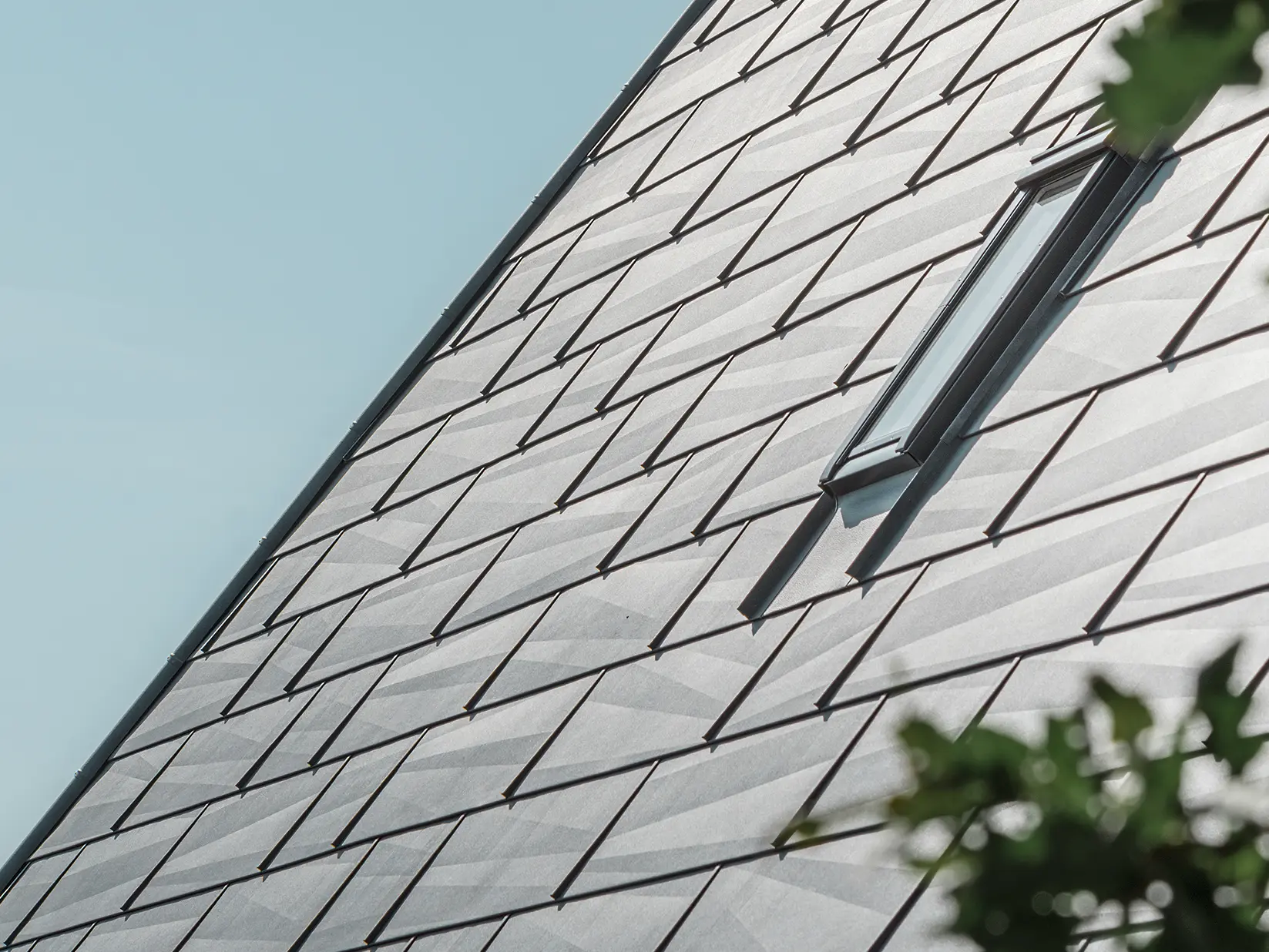

Particolare del pannello FX.12 PREFA nel colore P.10 grigio pietra.

Vantaggi del pannello per tetti PREFA FX.12

Icona per i vantaggi

Ampia varietà di colori

Disponibile in molti colori standard

Icona per i vantaggi

Varie opzioni di design

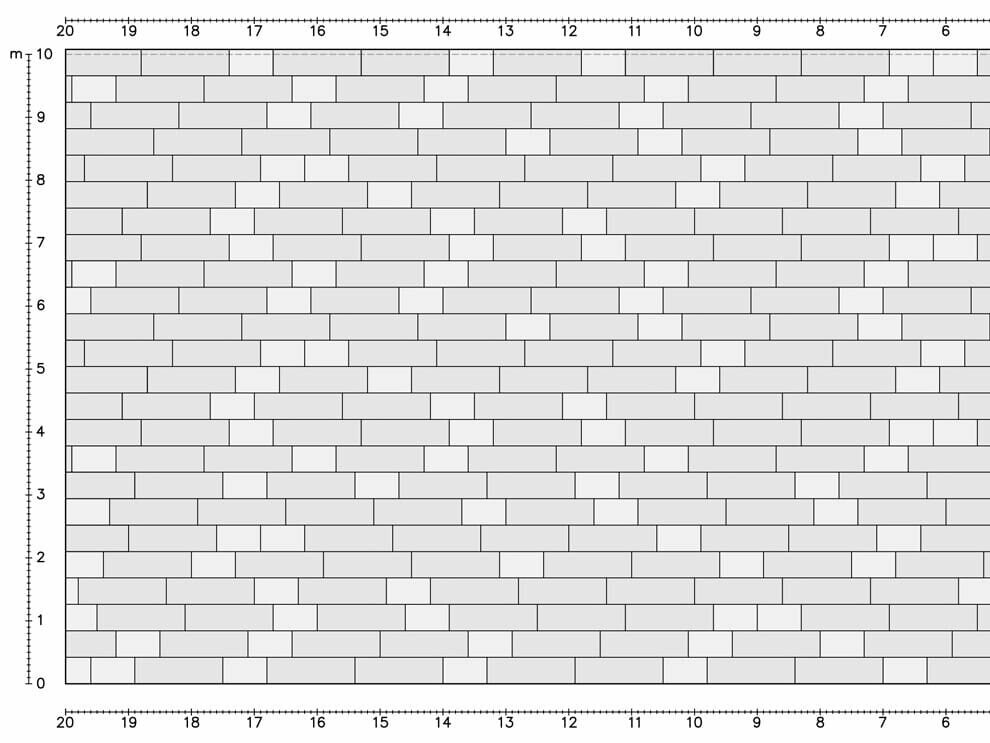

2 formati (corto e lungo) e sfalsamento variabile che conferisce un aspetto irregolare

Icona per i vantaggi

40 anni di garanzia

Icona per i vantaggi

Ampia varietà di colori

Disponibile in molti colori standard

Icona per i vantaggi

Varie opzioni di design

2 formati (corto e lungo) e sfalsamento variabile che conferisce un aspetto irregolare

Icona per i vantaggi

40 anni di garanzia

Icona per i vantaggi

Aspetto unico e alta resistenza

Le pieghe irregolari creano un vivace gioco di luci e ombre e irrigidiscono ulteriormente i pannelli.

Icona per i vantaggi

Posa rapida

Può essere montata direttamente sulla sottostruttura senza graffette di fissaggio.

Icona per i vantaggi

Compatibile al 100% con la tegola fotovoltaica PREFA

Icona per i vantaggi

Aspetto unico e alta resistenza

Le pieghe irregolari creano un vivace gioco di luci e ombre e irrigidiscono ulteriormente i pannelli.

Icona per i vantaggi

Posa rapida

Può essere montata direttamente sulla sottostruttura senza graffette di fissaggio.

Icona per i vantaggi

Compatibile al 100% con la tegola fotovoltaica PREFA

Facilita il lavoro del lattoniere.

Oltre all'aspetto individuale, l’FX.12 offre anche molti vantaggi pratici nella lavorazione, soddisfacendo così tutte le esigenze del moderno, ma anche del tradizionale, mestiere del lattoniere. Grazie al montaggio diretto sul listello integrato, l’FX.12 è estremamente rapido da installare. Inoltre, grazie al grande formato, sono sufficienti pochi pannelli per coprire 1 m² di superficie del tetto.

Il pannello PREFA FX.12 viene fissato alla sottostruttura con chiodi utilizzando un listello.

Consiglio degli esperti: Il nastro insonorizzante rende il pannello FX.12 PREFA silenzioso

I tetti in alluminio sono più silenziosi di quanto si creda. I suoni sono percepiti in modo diverso da ogni persona. Per ridurre al massimo le emissioni acustiche, il pannello FX.12 PREFA è dotato di un nastro insonorizzante (FD.TEC).

Tabella colori del pannello FX.12 PREFA

La gamma di colori del pannello FX.12 PREFA spazia dal classico rosso cotto alle moderne tonalità di grigio e marrone. I seguenti colori per il tetto PREFA sono disponibili come colori standard:

Panoramica sui colori (10)

Colore

Designazione

~ RAL

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

04 Ziegelrot

P.10 rosso cotto

8004

05 Oxydrot

P.10 rosso ossido

3009

06 Moosgrün

P.10 verde muschio

6005

07 Hellgrau

P.10 grigio chiaro

7005

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

43 Steingrau

P.10 grigio pietra

7031

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni  dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

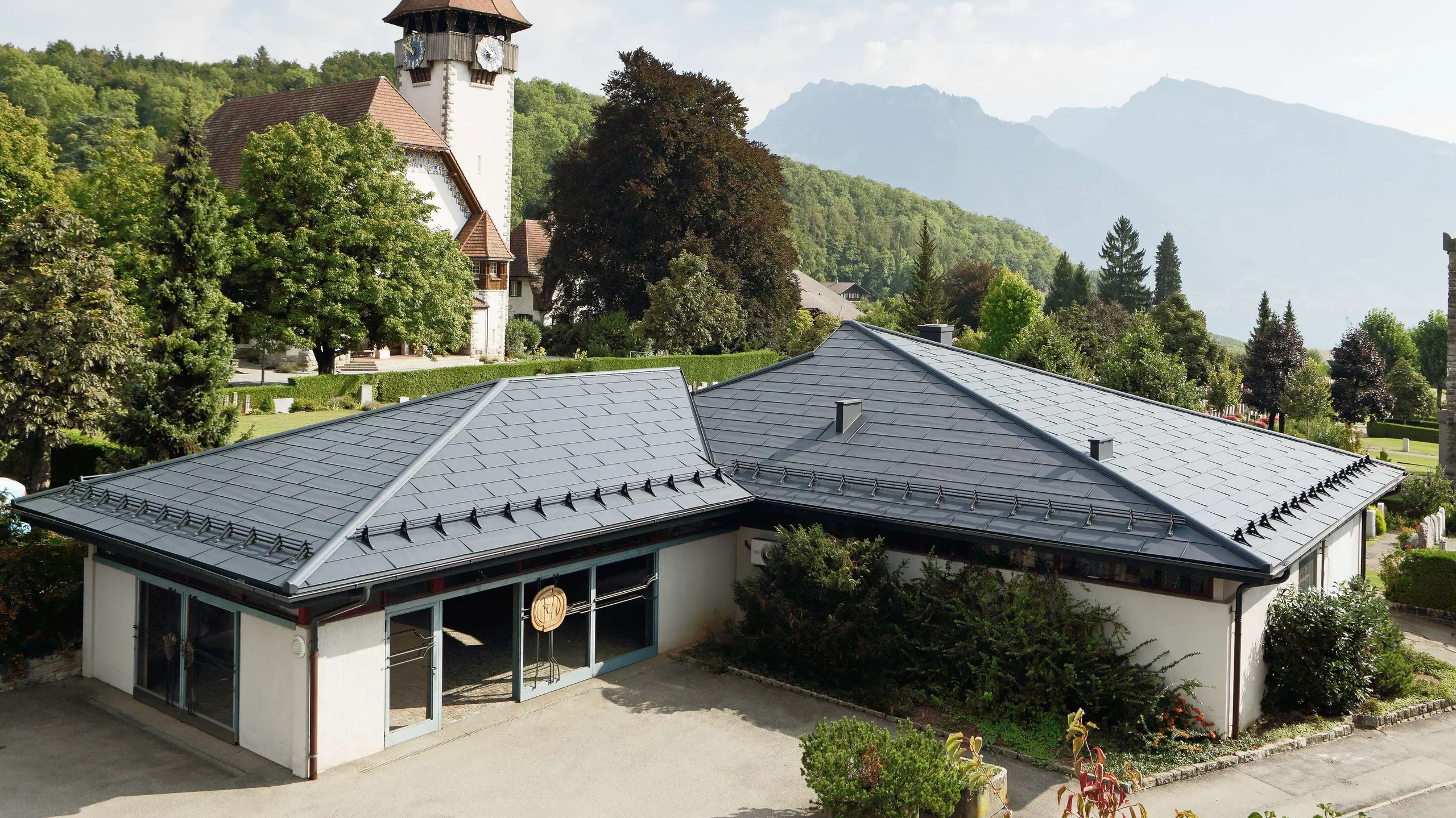

Prendi spunto da progetti già realizzati.

Non sono solo le pieghe irregolari e gli effetti di luce che ne derivano a creare un aspetto visivo attraente. È anche possibile utilizzare due diversi formati di pannelli (corto e lungo) per modellare ulteriormente l'aspetto del tetto. Abbiamo preparato tre esempi di posa del pannello FX.12 - naturalmente sono possibili anche altre varianti.

Indipendentemente dal fatto che tu voglia realizzare il tetto ex novo o ristrutturare il vecchio tetto, nella nostra fotogallery delle referenze e in quella delle ristrutturazioni troverai molti progetti ispiratori con le tegole PREFA in alluminio. Puoi scoprirne alcuni proprio qui:

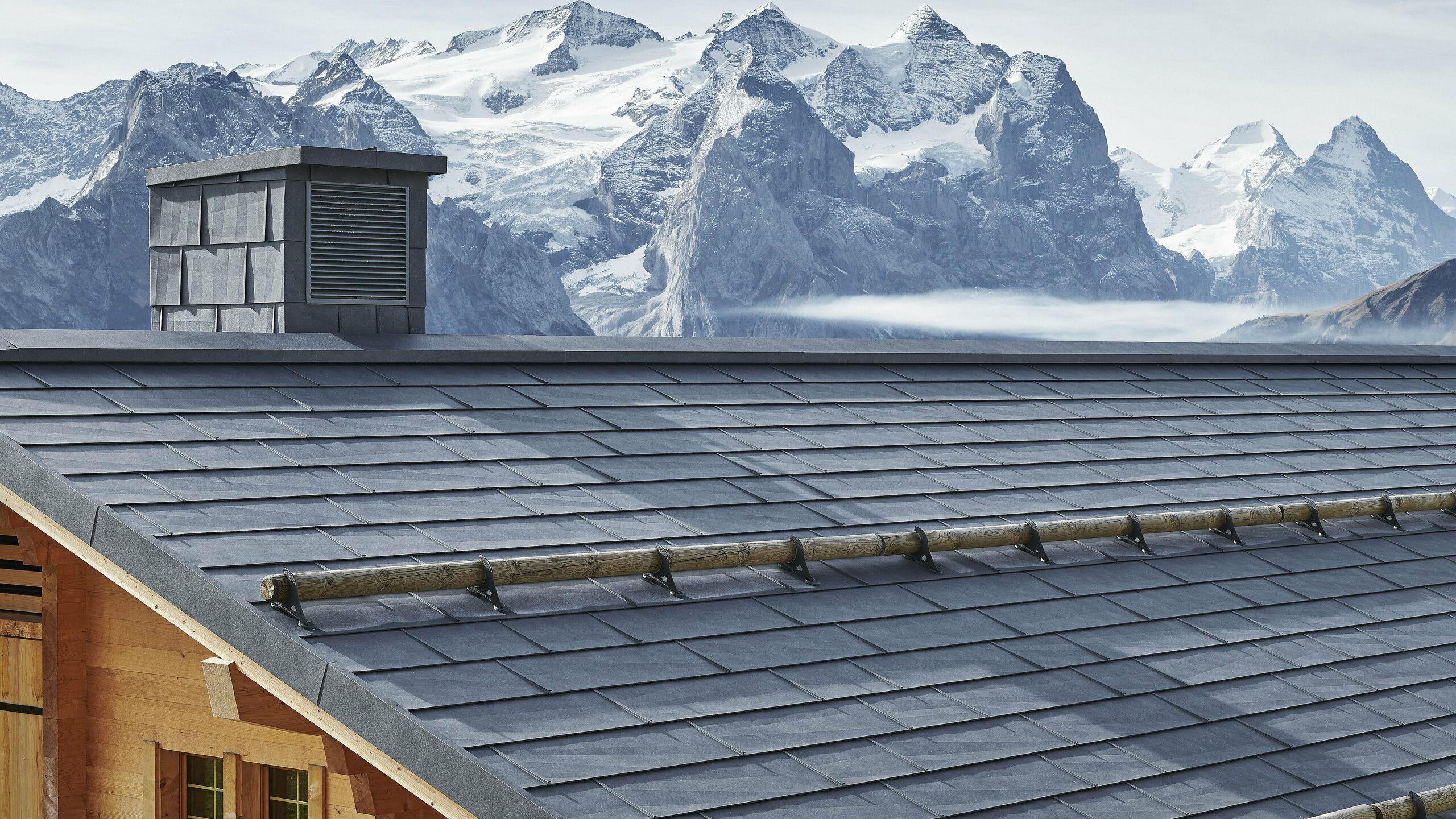

L’Hotel Reuti e il ristorante di montagna Käserstatt sono stati costruiti con legno e pietra in abbondanza. Per l'amministratore delegato della funivia Meiringen-Hasliberg, Hanspeter Wenger, questi due nuovi edifici sono particolarmente importanti per la regione e ha affidato l’incarico allo studio di architettura Amstutz Abplanalp Birri di Meiringen e all'architetto Jost Zumstein. I prodotti PREFA di alta qualità sono in grado di resistere a queste condizioni estreme e di proteggere l’edificio da eventuali danni.

A Käserstatt, a 1850 metri sopra il livello del mare, talvolta vediamo fino a tre metri di neve e le raffiche di vento raggiungono i 150 km/h.

Hanspeter Wenger

Hai altre domande sul pannello FX.12 PREFA?

Purtroppo non è possibile fornire in questa sede un prezzo indicativo, e nemmeno possiamo dire, ad esempio, che una tegola o una scandola per facciata abbiano un determinato prezzo in €/mq.
Non è così semplice: le coperture e le facciate PREFA richiedono un calcolo accurato da parte del posatore specializzato.

Secondo ÖVE/ÖNORM EN 62305-3, le coperture metalliche possono essere integrate nel sistema parafulmine esterno. I nastri di copertura PREFA (Prefalz e Falzonal) sono quindi consentiti come componenti naturali del dispositivo parafulmine e gli elementi di piccolo formato PREFA (tegole, scandole, pannelli, scaglie a rombo) come componenti naturali di captazione del sistema parafulmine (installazione di un dispositivo parafulmine supplementare e collegamento a terra). Esistono eccezioni normative in base alle quali, ad esempio, le strutture a rischio aumentato (ad esempio edifici a rischio di esplosione) devono essere appositamente rivestite. L'integrazione dei sistemi PREFA per tetti e facciate nel sistema parafulmine esterno deve pertanto essere progettata in relazione all'edificio. È possibile ottenere informazioni sulla necessità e il tipo di parafulmine su un edificio da un produttore di parafulmini o da un elettricista autorizzato. Puoi scoprire di più sui parafulmini qui.

Dato il peso modesto, le tegole, scandole e scaglie PREFA e i pannelli FX.12 sono perfetti per la ricopertura di vecchi tetti. La posa sopra la copertura preesistente (ad esempio tegole bituminose o nastri bituminosi) può essere eseguita velocemente. I presupposti per una possibile ricopertura sono una sottostruttura integra, la giusta pendenza e il rispetto delle norme tecniche e delle regole strutturali!

Piccoli grani di grandine non possono recare alcun danno a una copertura PREFA con superficie a stucco. In caso di grandinate straordinarie, un danneggiamento funzionale del tetto non può essere escluso, proprio come accade per qualsiasi altro materiale di copertura. Tuttavia, è possibile escludere quasi totalmente la possibilità che la grandine fori e trapassi gli elementi PREFA, anche in caso di eventi meteorologici estremi. Nel caso in cui, dopo una forte grandinata, la funzionalità della copertura non sia pregiudicata ma siano visibili evidenti danni estetici come ammaccature, ricordiamo che esiste la possibilità di assicurarsi anche contro questo tipo di danni oltre che contro quelli funzionali. Per assicurazioni già stipulate consigliamo quindi di verificare la validità anche per danni “solamente” estetici.

La distruzione del metallo per effetto di reazioni chimiche o elettrochimiche con l’ambiente circostante viene definita corrosione dei metalli. Il tipo più noto di corrosione è la ruggine del ferro.

I materiali in alluminio sono resistenti alla corrosione e alla ruggine!

Informazioni tecniche

Materiale:

alluminio preverniciato, spessore 0,7 mm

Dimensioni:

700 × 420 mm (copertura utile), cioè 3,4 pz./m²
1400 × 420 mm (copertura utile), cioè 1,7 pz./m²

Peso:

ca. 2,4–2,5 kg/m²

Pendenza minima del tetto:

17° (ca. 31%)

Sottostruttura e strato separatore*:

Su tavolato (min. 24 mm di spessore)*; dai 17 ai 25° è necessaria una membrana bituminosa; a partire da un carico regolare di neve di 3,25 kN/m² o nelle categorie di esposizione 0, I e II (secondo l’Eurocodice), è obbligatoria la posa su tavolato con membrana bituminosa.

Fissaggio standard:

diretto, con 3 chiodi zigrinati PREFA per pannello FX.12
piccolo, ovvero 5 chiodi zigrinati PREFA per pannello FX.12 grande (cioè 8–10 chiodi zigrinati PREFA al m²)

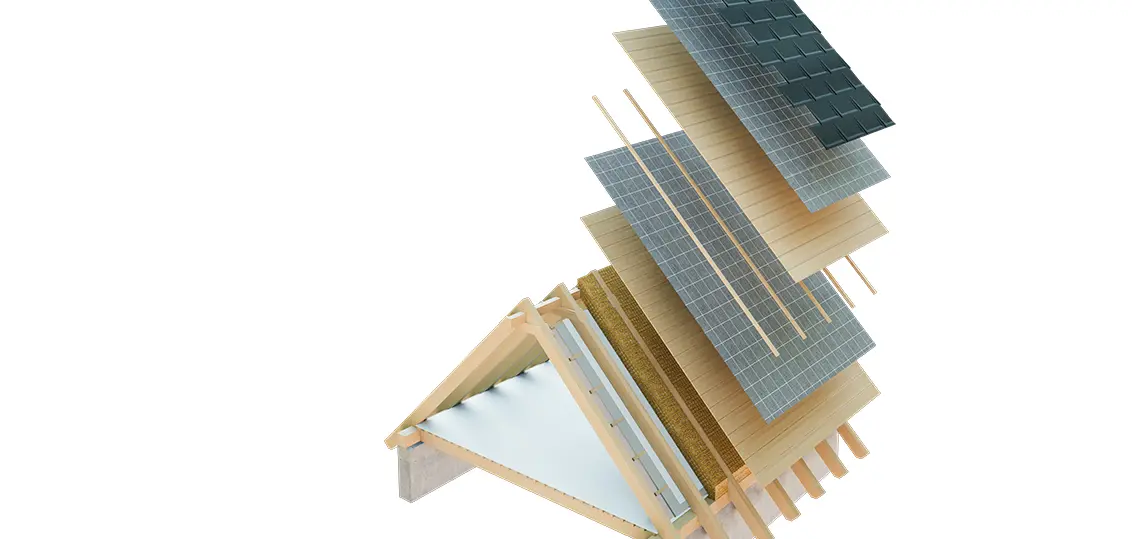

I tetti in alluminio PREFA sono progettati con una sottostruttura ventilata e presentano un'intercapedine ventilata tra la copertura del tetto e lo strato di isolamento termico. Questo rende possibile per es. rimuovere nuovamente l’eventuale condensa.

Perlopiù, il manto di copertura è ventilato, come si può vedere nella prima figura. È però possibile ventilare anche l’intero sottotetto (seconda figura).

Pianificazione e utilizzo

Di seguito i nostri lattonieri e architetti troveranno i testi di capitolato e i dettagli sul pannello FX.12 PREFA da scaricare. Nella sezione Assistenza, i nostri partner posatori possono trovare le istruzioni e i consigli per l'installazione delle coperture, la guida alla progettazione, il questionario relativo al tetto e numerosi video di installazione dei pannelli. (Solo per le aziende partner: tieni pronti i tuoi dati di accesso. Non hai ancora i dati di accesso? Contatta il tuo responsabile vendite di zona).

Avvertenza speciale per i nostri studi di architettura e progettazione: i dati 3D e BIM così come le texture dei nostri prodotti sono disponibili anche qui: progettazione digitale

Accessori

Di seguito, è disponibile un elenco degli accessori per il pannello FX.12 PREFA, dalla lamiera per frontone e copricolmo ventilato fino ai prodotti per la sicurezza del tetto, come i nasi fermaneve e le griglie pedonabili. È possibile trovare i canali di gronda e tubi pluviali nei colori coordinati nella sezione "Smaltimento acque piovane". L'assortimento PREFA include anche sistemi per facciate, sistemi anti-esondazione e prodotti per il fotovoltaico.

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

Grondalina di partenza per scandola, scaglie tegola, FX.12 und R.16

1800 × 158 × 1,00 mm, preforata

Copricolmo ventilato

3.000 × 1,00 mm, 1.200 × 1,00 mm, copricolmo ventilato autoportante per tetti ventilati

Testa per copricolmo ventilato

-

Copricolmo e displuvio

500 × 1,00 mm

Testa per copricolmo

-

Mantovana

95 × 2.000 × 0,70 mm, con lamierino di fissaggio

Compluvio con ripiega di sicurezza

3.000 mm, con doppia piega

Griglia anti-volatile

125 × 2.000 × 0,7 mm, con fori circolari Ø 5/7 mm

Lamiera per aerazione

Con fori quadri 6 mm, nei colori marrone/antracite e grigio chiaro/grigio chiaro, Dimensioni: 1,00 × 250 mm und 1,00 × 333 mm

Scossalina

230 × 2.000 × 0,70 mm

Naso fermaneve per R.16, FX.12 und DS.19

-

Staffa per tubi fermaneve

con 3 fori per tubolari

Staffa XL per tubi fermaneve

con 5 passanti, ottimale per gli impianti fotovoltaici on-roof

Tubolare a sezione esagonale

3.000 mm; 25/25

Artiglio rompighiaccio

Adatto a tubolare a sezione esagonale

Testa per sistema a tubi fermaneve

per tubolari a sezione esagonale

Chiusura XL per tubi fermaneve

per profilo ad incastro

Staffa fermaneve per legno tondo

Per legno tondo Ø 140 mm

Staffa per impianti fotovoltaici su tetti PREFA, compresa la calotta di copertura

Staffa per pannelli solari con copertura

lunghezza: 260 mm

Staffa sunny

Per tutti gli elementi PREFA di piccolo formato e i sistemi aggraffati

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Staffa fix

Montaggio fisso dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Staffa vario

Montaggio variabile dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

Gradino singolo

Adattabile a pendenze fra i 12° e i 60°; verifiche effettuate in conformità alla norma EN 516‑1‑A

Staffa per griglia pedonabile su un piedino

250 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑A

Staffa per griglia pedonabile su due piedini

360 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑B

Griglia pedonabile

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testata in conformità alla norma EN 516‑1‑A rispettivamente EN 516‑1‑B

Giunto per griglia pedonabile

-

Staffa di sicurezza anticaduta

secondo EN 517 – B

Staffa di sicurezza anticaduta su piedini

secondo EN 517 – B

Bocchetta di aerazione per pannello per tetto FX.12 (piccolo)

700 × 420 mm, sezione di ventilazione: ca. 30 cm²

Bocchetta di aerazione per pannello per tetto FX.12 (grande)

1.400 × 420 mm, sezione di ventilazione: ca. 60 cm²

Bocchetta di aerazione

Da rivettare e incollare, sezione di ventilazione: ca. 30 cm²

Calotta di aerazione

Ø 100 mm, pendenza del tetto: a partire da 12°.

Tubo torretta di aerazione

Ø 100 mm, Ø 120 mm inclusi guarnizione EPDM e cappuccio

Guarnizione per fori passanti 100

Ø 100 – 130 mm, guarnizione elastica EPDM per fori passanti

Conversa torretta di ventilazione per R.16 e FX.12

Per tubi passanti di ⌀80–125mm e pendenze tra i 17° e i 52°.

Conversa torretta di ventilazione da aggraffare

Per pendenze da 12° a 52°, Ø 80 - 125 mm

Conversa universale 2 pezzi

Per tubi passanti di ⌀40–120mm; per pendenze da 12° a 52°

Sottopiastra

lunghezza: 540 mm, larghezza: 125 mm

Conversa vario

larghezza: 120 – 600 mm, 600 – 1.020 mm, lunghezza variabile: 150–980mm, per pendenze da 12° a 55°

Passo uomo

-

Set scossaline per finestre ROTO e ROTOQ

Disponibile in molte dimensioni

Set scossaline per finestre velux

Disponibile in molte dimensioni

Cappello per comignolo

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Reggicavo per impianto parafulmine

Spessore di rivettatura: 2–8mm; alloggiamento per cavo tondo: Ø 8 mm

Kit colla speciale

Contenuto: 1 cartuccia di colla speciale PREFA (290 ml), 1 barattolo di solvente per pulizia (60 ml), 1 carta abrasiva, 1 panno per pulizia, 2 ugelli
