- GUARNIZIONE A PAVIMENTO:
Nella Diga, la guarnizione a pavimento garantisce la tenuta tra la prima sponda e il suolo (fondo). Se la Diga deve rimanere montata in modo permanente, si deve usare una speciale guarnizione a pavimento permanente.
- PIANTONE per MONTANTE INTERMEDIO:
Il dispositivo di fissaggio per la Diga deve essere cementato. Il piantone è l’elemento cementato nel terreno e costituisce il punto di inserimento per l’alloggiamento del montante intermedio.
- SPONDE:
Per sponde si intendono quei profili della Diga che vengono inseriti nei montanti a parete o nei montanti intermedi. Le sponde vengono impilate per mezzo di un sistema a incastro maschio-femmina, in cui i profili sono sigillati con speciali guarnizioni di gomma sostituibili (guarnizioni delle sponde) e fissati in cima per mezzo di un elemento di bloccaggio. -
STAFFE PER SPONDE:
Elemento per lo stoccaggio: quando non sono in uso, è possibile riporre un massimo di 6 sponde (a seconda della Diga) nel pratico supporto apposito. -
CUSTODIA PER SPONDE:
Elemento per lo stoccaggio: protegge le sponde conservate sulle staffe dagli effetti del tempo come i raggi UV. I singoli segmenti vengono avvitati insieme per formare una copertura stabile. - MONTANTE INTERMEDIO con PIANTONE:
Quando la Diga viene utilizzata in aree di grandi dimensioni è necessario il ricorso a montanti intermedi. Si tratta di montanti speciali che fungono da pilastri intermedi. I montanti vengono inseriti nei piantoni cementati a terra per mezzo di un meccanismo a baionetta.
- PALETTO DI RINFORZO:
Come misura aggiuntiva per campate molto grandi, è previsto l’impiego di un paletto di rinforzo che spinge verso il basso le sponde e la guarnizione a pavimento (montata centralmente).
- ELEMENTO DI BLOCCAGGIO:
Nella Diga, l’elemento di bloccaggio serve per tenere in tensione le sponde. In questo modo le sponde restano in posizione e la guarnizione a pavimento viene schiacciata contro il suolo.

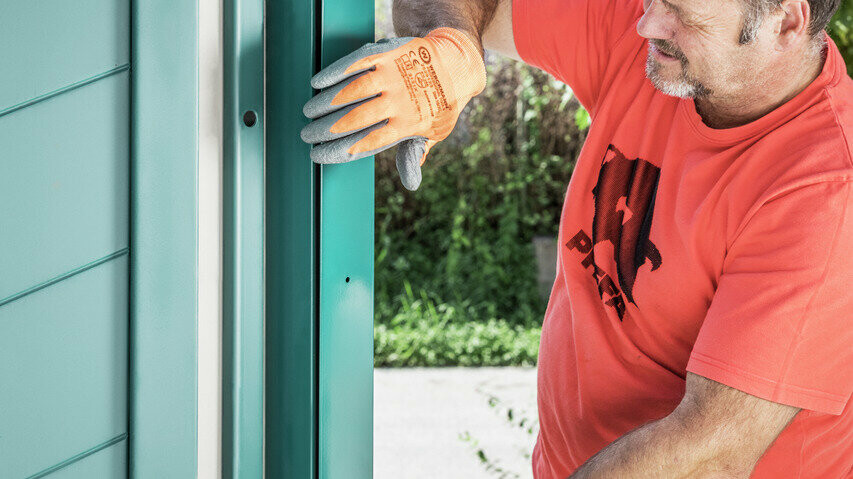

- MONTANTE A PARETE:
Un elemento di Diga che è installato in modo permanente nella muratura oppure davanti, dentro o a filo della spalletta.
- COPERTURA ANGOLARE/COPERTURA DEL MONTANTE A PARETE:
Copre il montante a parete quando non è in uso per mantenere il canale d’inserimento delle sponde pulito e pronto all’uso e per proteggere le guarnizioni dai raggi UV.
