Scaglia 29 × 29

Un fascino senza tempo: “Effetto squame” con le scaglie 29 × 29 per la realizzazione di un tetto attraente e dalle belle forme.

+6
continua a leggere

Le scaglie 29 × 29 conferiscono ai tetti un elegante “effetto squame” con accenti accattivanti. La scaglia è un prodotto classico della gamma  per copertura PREFA: le nostre “piccole” scaglie entusiasmano grazie alla cosiddetta stampa a V su ogni singola scaglia. Essa non aggiunge solo l’effetto unico ed accattivante, ma rende la scaglia ancora più resistente.

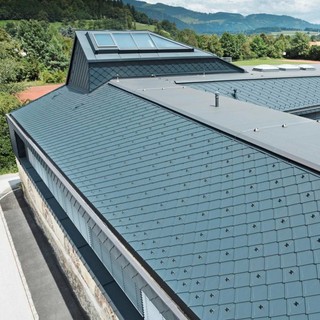

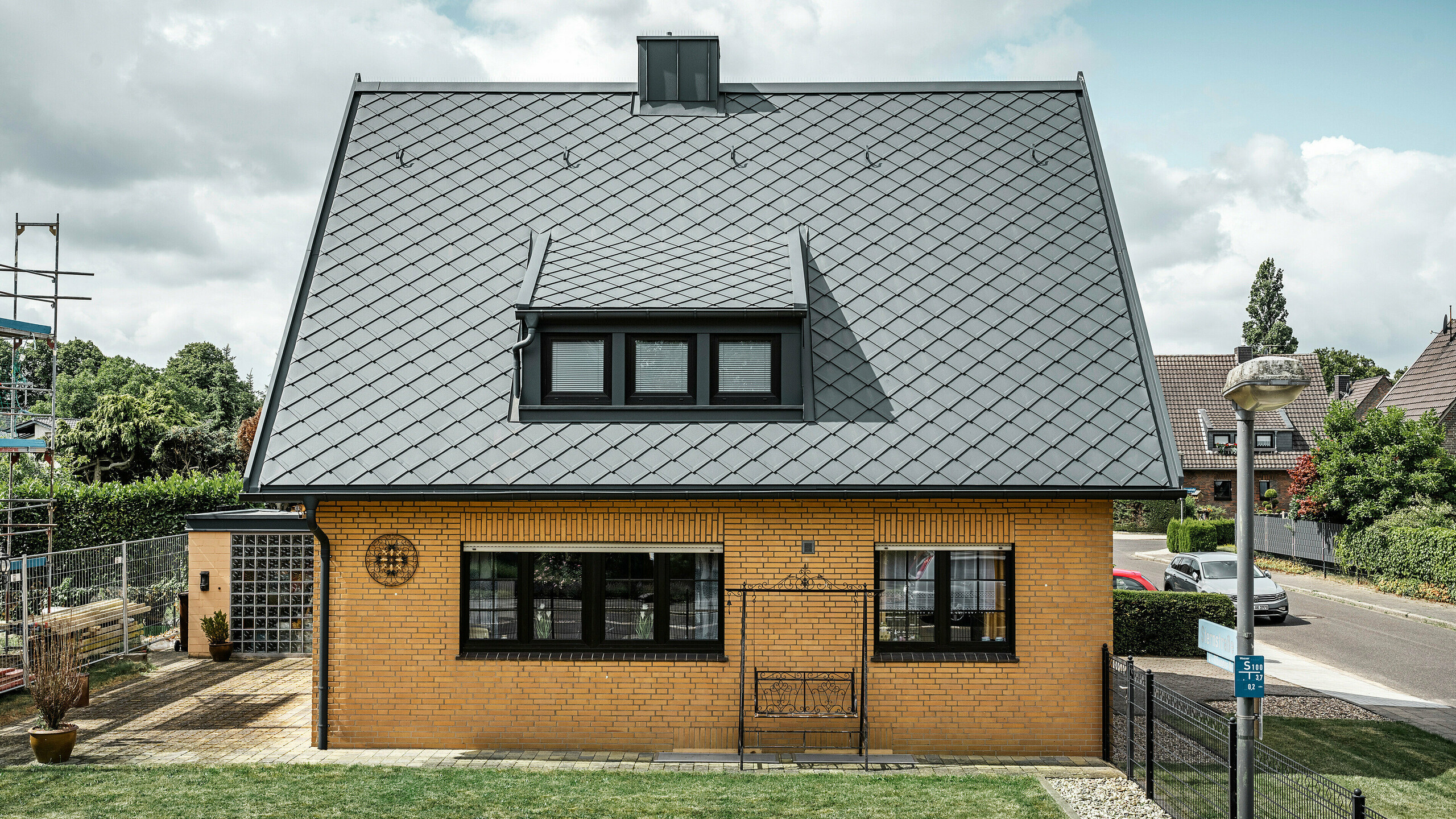

Scaglia 29 x 29 PREFA in P.10 antracite con stampo a V (copertura utile), tetto con “effetto squame”

Grazie al sistema perfettamente congegnato e al peso esiguo, le scaglie permettono di realizzare facilmente progetti di copertura ex novo o di ristrutturazione. Conferiscono un aspetto senza tempo e tradizionale, ma possono anche essere impiegate in combinazione con la facciata per uno stile architettonico moderno. Massima longevità ed estrema resistenza alle condizioni atmosferiche sono garantite dalla verniciatura coil coating degli elementi di alluminio da 0,7mm di spessore e dalla collaudata tecnica di posa della doppia aggraffatura dei sistemi per copertura PREFA.

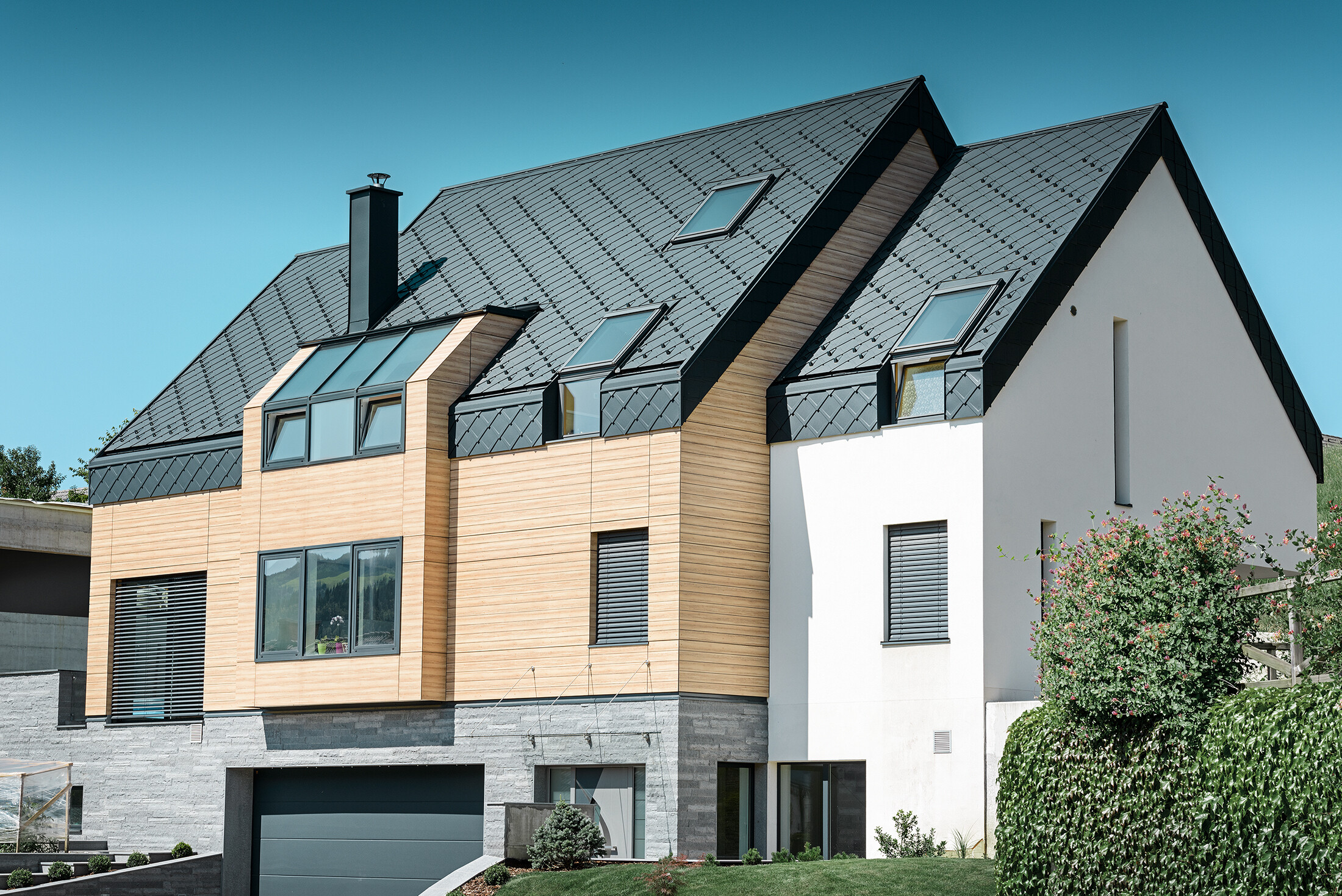

Nuova costruzione in stile contemporaneo, in cui il manto di copertura si estende oltre la parte superiore della facciata. Come copertura è stata utilizzata la scaglia in alluminio in antracite

I vantaggi della scaglia 29 × 29

Icona per i vantaggi

Ampia varietà di colori

Disponibile in molti colori standard (con superficie goffrata) e, su richiesta, anche nella versione liscia.

Icona per i vantaggi

40 anni di garanzia

Icona per i vantaggi

Design accattivante

elegante “effetto squame” con stampa a V  su ogni singola scaglia

Icona per i vantaggi

Versatilità nell’impiego

Può essere impiegata per stili architettonici tradizionali ma anche moderni.

Icona per i vantaggi

Ampia varietà di colori

Disponibile in molti colori standard (con superficie goffrata) e, su richiesta, anche nella versione liscia.

Icona per i vantaggi

40 anni di garanzia

Icona per i vantaggi

Design accattivante

elegante “effetto squame” con stampa a V  su ogni singola scaglia

Icona per i vantaggi

Versatilità nell’impiego

Può essere impiegata per stili architettonici tradizionali ma anche moderni.

Tabella dei colori della scaglia 29 × 29

La gamma dei colori delle scaglie spazia dal classico rosso passando per il grigio moderno e i toni scuri quali l’antracite che ricordano discretamente le lastre in ardesia, fino ai toni marroni naturali. I seguenti colori per il tetto PREFA sono disponibili come colori standard:

Panoramica sui colori (10)

Colore

Designazione

~ RAL

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

04 Ziegelrot

P.10 rosso cotto

8004

05 Oxydrot

P.10 rosso ossido

3009

06 Moosgrün

P.10 verde muschio

6005

07 Hellgrau

P.10 grigio chiaro

7005

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

43 Steingrau

P.10 grigio pietra

7031

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni  dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

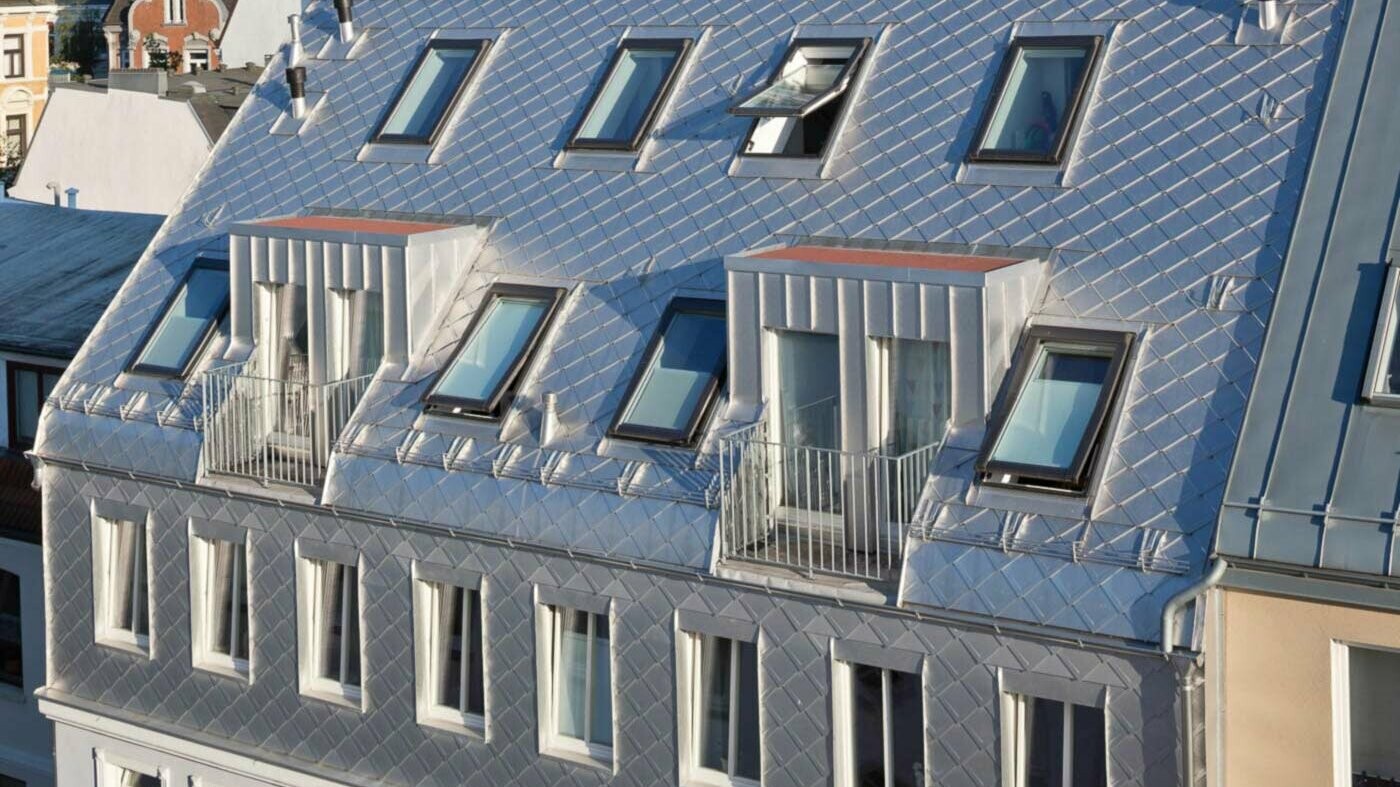

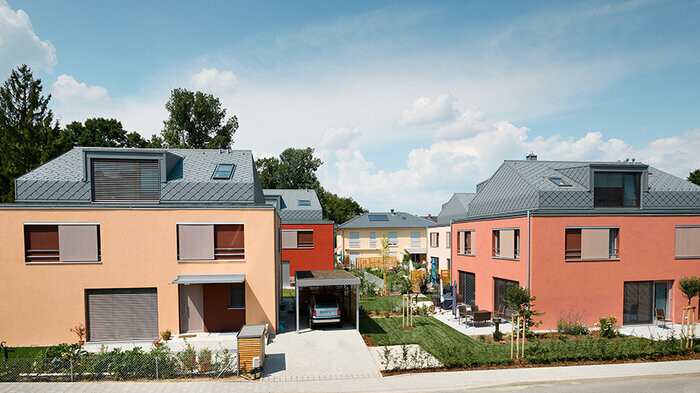

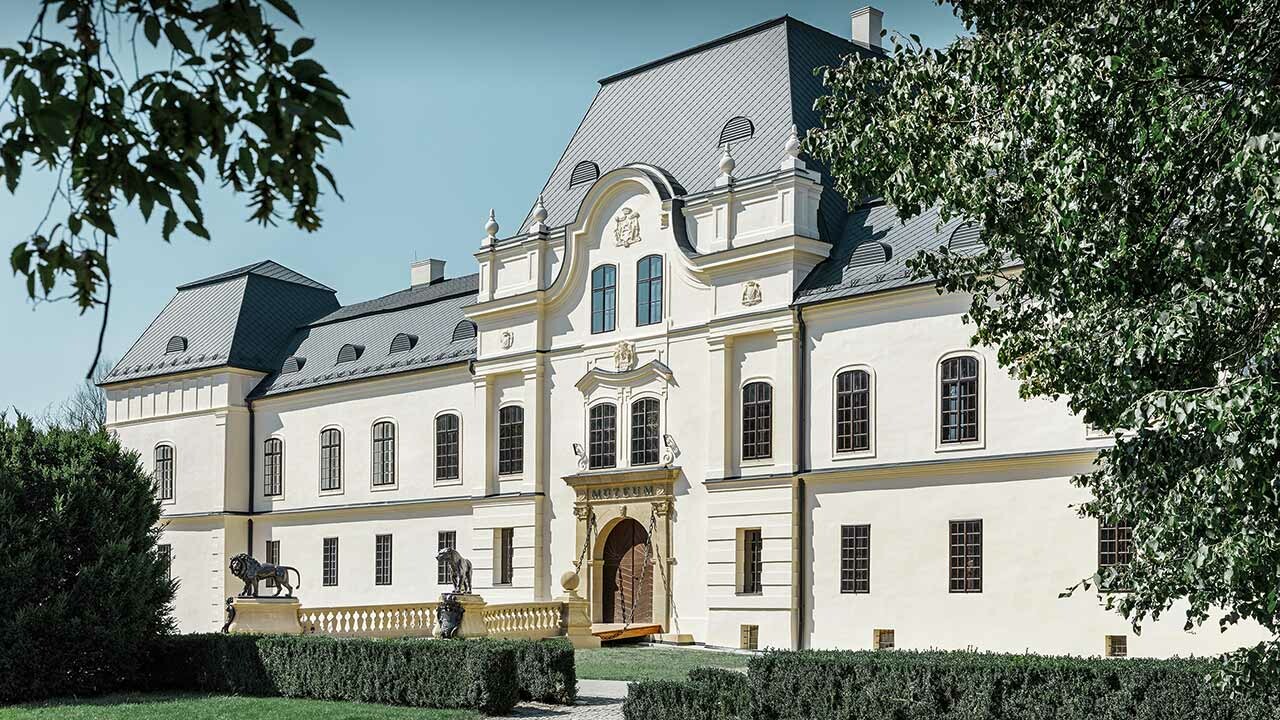

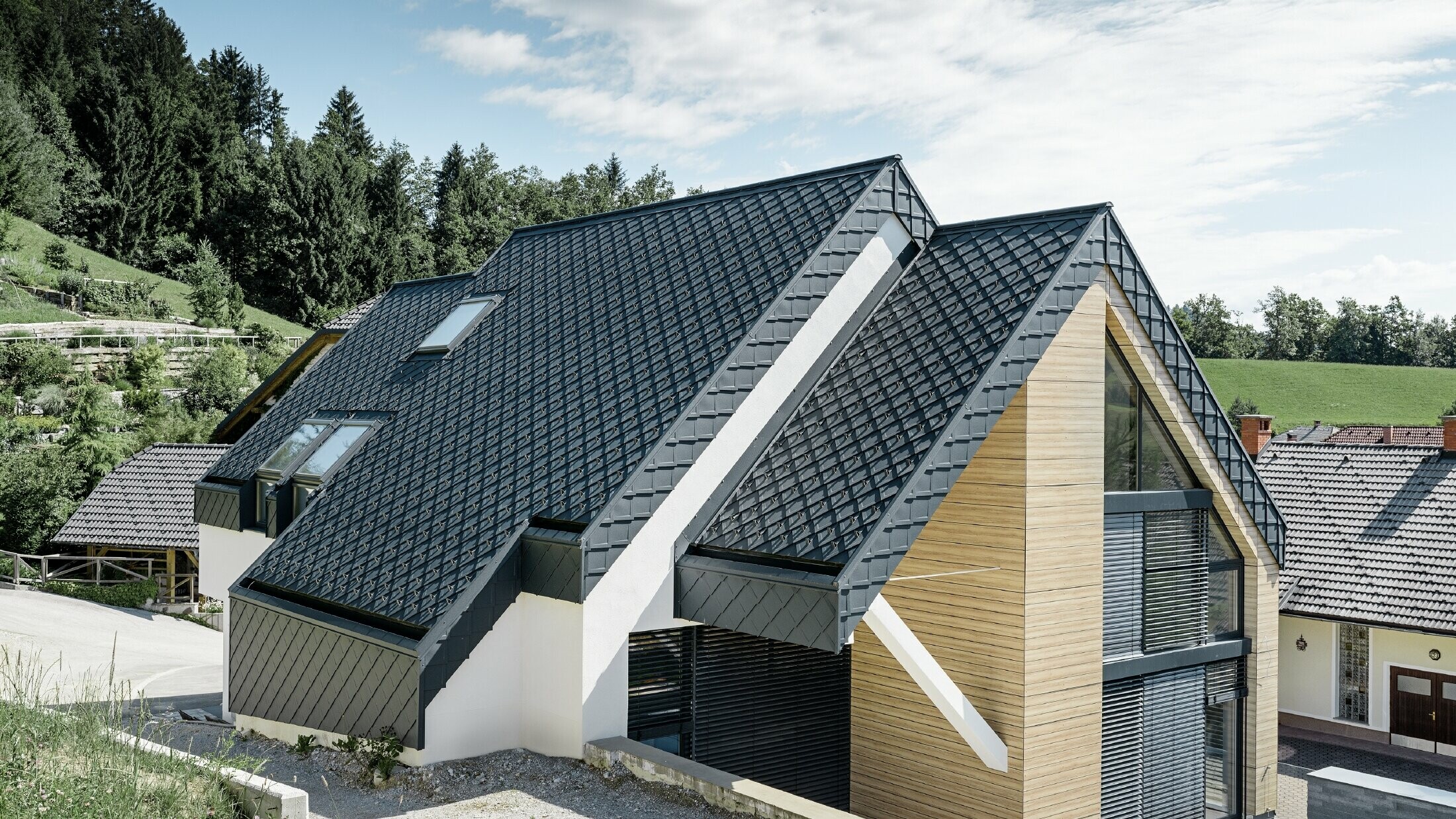

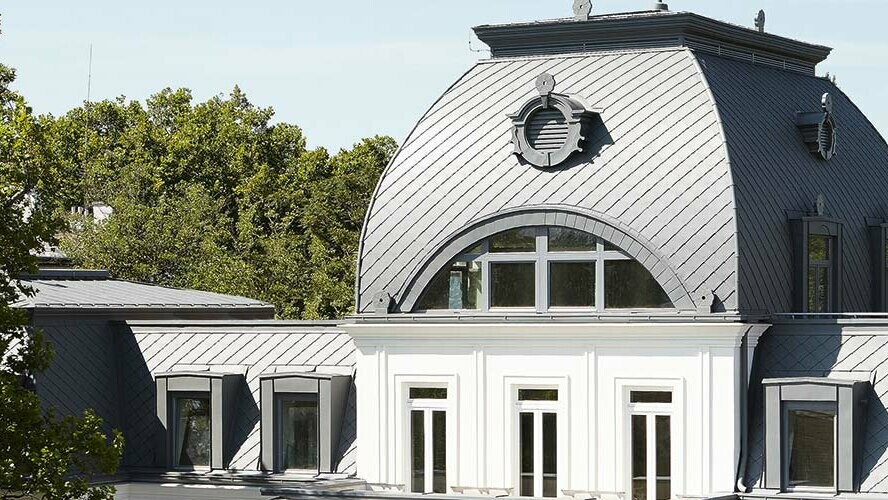

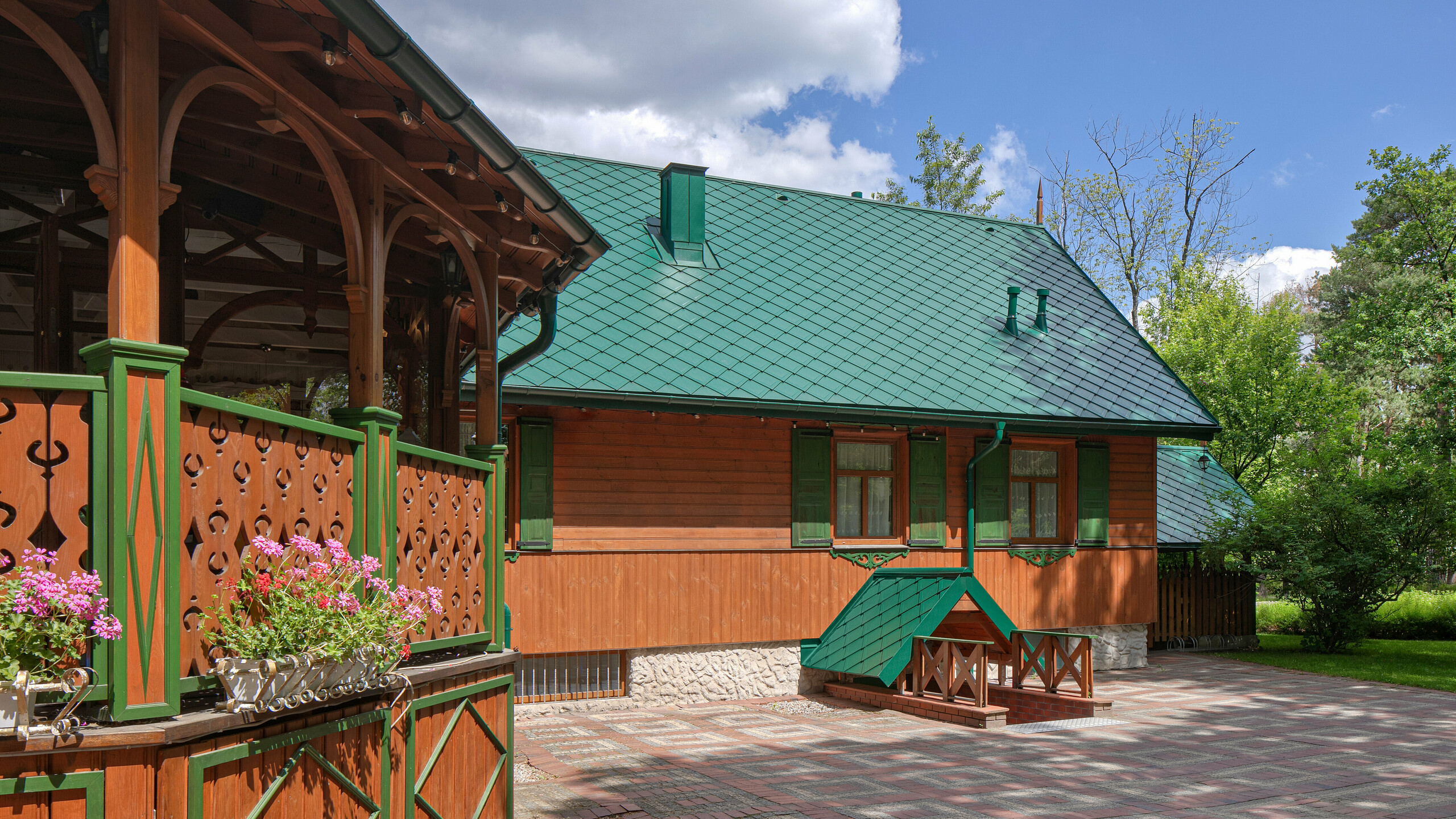

Lasciatevi ispirare dai progetti già realizzati con la scaglia 29 × 29 PREFA.

Sia che desideriate un tetto per la vostra nuova costruzione o che vogliate ristrutturare il vecchio tetto, nella nostra galleria referenze e galleria ristrutturazioni troverete diversi progetti con le scaglie PREFA in alluminio da cui trarre ispirazione.

“Effetto squame” di grande formato: Potrebbe interessarvi.

La scaglia leggermente più grande 44 x 44 cm punta ad un design più ridotto e non presenta alcun stampo a V. Inoltre, è posabile già a partire da una pendenza di 12° e può essere posata molto rapidamente senza graffette di fissaggio; ciò significa che può essere fissata direttamente.

Scaglia per tetto e facciata 44x44 con effetto pietra per un salone di bellezza a Livo, in Italia

Avete ancora domande sulla scaglia 29 × 29?

Purtroppo non è possibile fornire in questa sede un prezzo indicativo, e nemmeno possiamo dire, ad esempio, che una tegola o una scandola per facciata abbiano un determinato prezzo in €/mq.
Non è così semplice: le coperture e le facciate PREFA richiedono un calcolo accurato da parte del posatore specializzato.

Secondo ÖVE/ÖNORM EN 62305-3, le coperture metalliche possono essere integrate nel sistema parafulmine esterno. I nastri di copertura PREFA (Prefalz e Falzonal) sono quindi consentiti come componenti naturali del dispositivo parafulmine e gli elementi di piccolo formato PREFA (tegole, scandole, pannelli, scaglie a rombo) come componenti naturali di captazione del sistema parafulmine (installazione di un dispositivo parafulmine supplementare e collegamento a terra). Esistono eccezioni normative in base alle quali, ad esempio, le strutture a rischio aumentato (ad esempio edifici a rischio di esplosione) devono essere appositamente rivestite. L'integrazione dei sistemi PREFA per tetti e facciate nel sistema parafulmine esterno deve pertanto essere progettata in relazione all'edificio. È possibile ottenere informazioni sulla necessità e il tipo di parafulmine su un edificio da un produttore di parafulmini o da un elettricista autorizzato. Puoi scoprire di più sui parafulmini qui.

Dato il peso modesto, le tegole, scandole e scaglie PREFA e i pannelli FX.12 sono perfetti per la ricopertura di vecchi tetti. La posa sopra la copertura preesistente (ad esempio tegole bituminose o nastri bituminosi) può essere eseguita velocemente. I presupposti per una possibile ricopertura sono una sottostruttura integra, la giusta pendenza e il rispetto delle norme tecniche e delle regole strutturali!

Piccoli grani di grandine non possono recare alcun danno a una copertura PREFA con superficie a stucco. In caso di grandinate straordinarie, un danneggiamento funzionale del tetto non può essere escluso, proprio come accade per qualsiasi altro materiale di copertura. Tuttavia, è possibile escludere quasi totalmente la possibilità che la grandine fori e trapassi gli elementi PREFA, anche in caso di eventi meteorologici estremi. Nel caso in cui, dopo una forte grandinata, la funzionalità della copertura non sia pregiudicata ma siano visibili evidenti danni estetici come ammaccature, ricordiamo che esiste la possibilità di assicurarsi anche contro questo tipo di danni oltre che contro quelli funzionali. Per assicurazioni già stipulate consigliamo quindi di verificare la validità anche per danni “solamente” estetici.

La distruzione del metallo per effetto di reazioni chimiche o elettrochimiche con l’ambiente circostante viene definita corrosione dei metalli. Il tipo più noto di corrosione è la ruggine del ferro.

I materiali in alluminio sono resistenti alla corrosione e alla ruggine!

Informazioni tecniche sulla scaglia 29 × 29 PREFA

Materiale:

alluminio preverniciato, spessore 0,7 mm

Superficie standard:

goffrato

Dimensioni:

290 × 290 mm (copertura utile), cioè 12 pz./m²

Pendenza minima del tetto:

22° (ca. 40%)

Peso:

ca. 2,6 kg/m²

Sottostruttura e strato separatore:

Su tavolato (min. 24 mm di spessore); a partire da un carico regolare di neve di 3,25 kN/m² o nelle categorie di esposizione 0, I e II (secondo l’Eurocodice) è obbligatoria l’installazione su tavolato con membrana bituminosa.

* Osservare le normative nazionali e gli standard di settore vigenti nel Paese di posa.

Fissaggio standard:

indiretto, 1 graffetta di trattenuta PREFA e 1 chiodo zigrinato per scaglia 29×29 (cioè 12 graffette di trattenuta e chiodi zigrinati al m²)

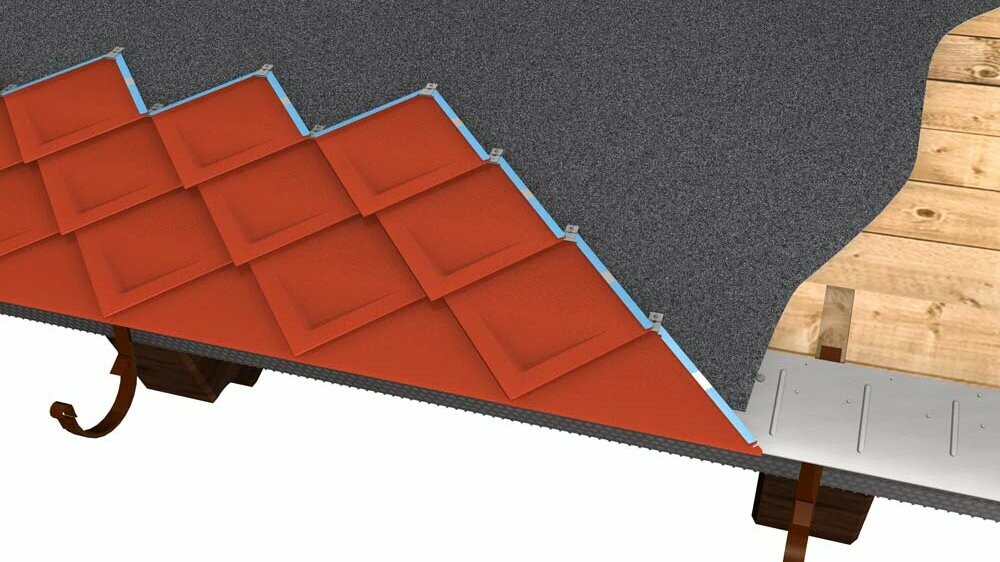

Stratigrafia del tetto in caso di utilizzo di scaglie 29 × 29

I tetti in alluminio PREFA sono progettati con una sottostruttura ventilata e presentano un’un'intercapedine ventilata tra la copertura del tetto e lo strato di isolamento termico. Questo rende possibile per esempio l’eliminazione di un’eventuale condensa.

Normalmente il manto di copertura è ventilato, come si può vedere nella prima figura. È però possibile ventilare anche l'intero sottotetto (seconda figura).

Progettazione & utilizzo

Di seguito, i nostri lattonieri e architetti troveranno i testi di capitolato e i dettagli sulle scaglie 29 × 29 da scaricare. Nella sezione Assistenza, i nostri partner posatori possono trovare le istruzioni e i consigli per l'installazione delle coperture, la guida alla progettazione, il questionario relativo al tetto e numerosi video di installazione delle scaglie. (Solo per le aziende partner: Tenete i dati di accesso a portata di mano; non disponete ancora dei dati di accesso? Contattate il vostro consulente di zona.)

Avvertenza speciale per i nostri studi di architettura e progettazione: i dati 3D e BIM nonché le texture dei nostri prodotti sono disponibili anche qui: progettazione digitale

Accessori per la scaglia 29 × 29 PREFA

Di seguito, potete trovare una lista di accessori per scaglie PREFA, dalle grondaline di partenza e i copricolmo ventilati fino ai prodotti per la sicurezza del tetto come nasi fermaneve e griglie pedonabili. È possibile trovare i canali di gronda e tubi pluviali nei colori coordinati nella sezione "Smaltimento acque piovane". L'assortimento PREFA include anche sistemi per facciate, sistemi anti-esondazione e prodotti per il fotovoltaico.

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

Scaglia di partenza per scaglia 29×29

-

Scaglia finale per scaglia 29×29

-

Graffetta di trattenuta per scaglia 29×29

Colore: antracite

Grondalina di partenza per scandola, scaglie tegola, FX.12 und R.16

1800 × 158 × 1,00 mm, preforata

Copricolmo ventilato

3.000 × 1,00 mm, 1.200 × 1,00 mm, copricolmo ventilato autoportante per tetti ventilati

Testa per copricolmo ventilato

-

Copricolmo e displuvio

500 × 1,00 mm

Testa per copricolmo

-

Mantovana

95 × 2.000 × 0,70 mm, con lamierino di fissaggio

Compluvio con ripiega di sicurezza

3.000 mm, con doppia piega

Griglia anti-volatile

125 × 2.000 × 0,7 mm, con fori circolari Ø 5/7 mm

Lamiera per aerazione

Con fori quadri 6 mm, nei colori marrone/antracite e grigio chiaro/grigio chiaro, Dimensioni: 1,00 × 250 mm und 1,00 × 333 mm

Scossalina

230 × 2.000 × 0,70 mm

PREFA Schneestopper für die Produkte Dachplatte und Dachraute 29 × 29 mit zusätzlicher Verlegeausklinkung zur genauen Ausrichtung auf die Schnürung​.

Naso fermaneve per tegola e scaglia 29×29

-

Staffa per tubi fermaneve

con 3 fori per tubolari

Staffa XL per tubi fermaneve

con 5 passanti, ottimale per gli impianti fotovoltaici on-roof

Tubolare a sezione esagonale

3.000 mm; 25/25

Artiglio rompighiaccio

Adatto a tubolare a sezione esagonale

Testa per sistema a tubi fermaneve

per tubolari a sezione esagonale

Chiusura XL per tubi fermaneve

per profilo ad incastro

Staffa fermaneve per legno tondo

Per legno tondo Ø 140 mm

Staffa per impianti fotovoltaici su tetti PREFA, compresa la calotta di copertura

Staffa per pannelli solari con copertura

lunghezza: 260 mm

Staffa sunny

Per tutti gli elementi PREFA di piccolo formato e i sistemi aggraffati

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Staffa fix

Montaggio fisso dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Staffa vario

Montaggio variabile dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

Gradino singolo

Adattabile a pendenze fra i 12° e i 60°; verifiche effettuate in conformità alla norma EN 516‑1‑A

Staffa per griglia pedonabile su un piedino

250 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑A

Staffa per griglia pedonabile su due piedini

360 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑B

Griglia pedonabile

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testata in conformità alla norma EN 516‑1‑A rispettivamente EN 516‑1‑B

Giunto per griglia pedonabile

-

Staffa di sicurezza anticaduta

secondo EN 517 – B

Staffa di sicurezza anticaduta su piedini

secondo EN 517 – B

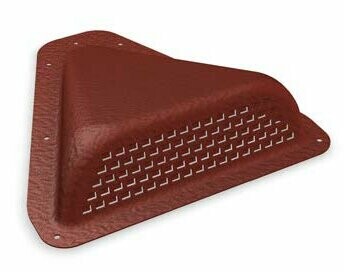

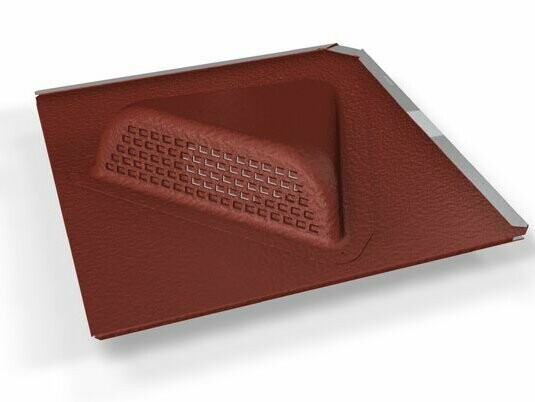

Bocchetta di aerazione per scaglia 29×29

290 × 290 mm, sezione di ventilazione: ca. 30 cm²

Bocchetta di aerazione

Da rivettare e incollare, sezione di ventilazione: ca. 30 cm²

Calotta di aerazione

Ø 100 mm, pendenza del tetto: a partire da 12°.

Tubo torretta di aerazione

Ø 100 mm, Ø 120 mm inclusi guarnizione EPDM e cappuccio

Guarnizione per fori passanti 100

Ø 100 – 130 mm, guarnizione elastica EPDM per fori passanti

Conversa torretta di ventilazione per scaglia 29×29.

Per tubi passanti di ⌀80–125mm e pendenze tra i 22° e i 52°.

Conversa torretta di ventilazione da aggraffare

Per pendenze da 12° a 52°, Ø 80 - 125 mm

Conversa universale 2 pezzi

Per tubi passanti di ⌀40–120mm; per pendenze da 12° a 52°

Sottopiastra

lunghezza: 540 mm, larghezza: 125 mm

Conversa vario

larghezza: 120 – 600 mm, 600 – 1.020 mm, lunghezza variabile: 150–980mm, per pendenze da 12° a 55°

Passo uomo

-

Set scossaline per finestre ROTO e ROTOQ

Disponibile in molte dimensioni

Set scossaline per finestre velux

Disponibile in molte dimensioni

Cappello per comignolo

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Reggicavo per impianto parafulmine

Spessore di rivettatura: 2–8mm; alloggiamento per cavo tondo: Ø 8 mm

Kit colla speciale

Contenuto: 1 cartuccia di colla speciale PREFA (290 ml), 1 barattolo di solvente per pulizia (60 ml), 1 carta abrasiva, 1 panno per pulizia, 2 ugelli
