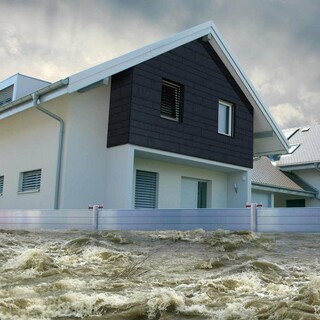

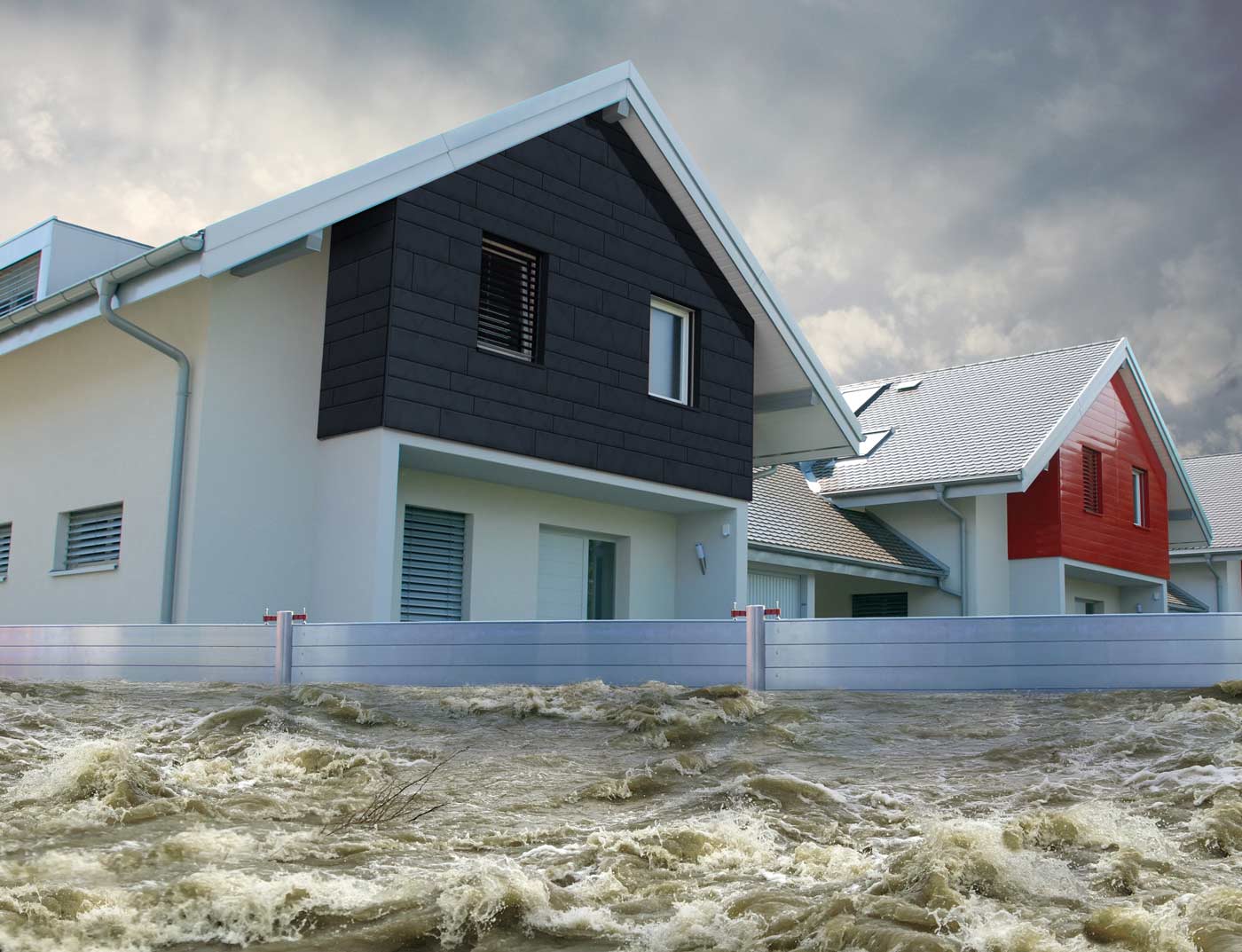

Protection contre les crues

• 1 Profil mural: en tant que profil U ou H dans la maçonnerie, ou bien fixé dans, devant ou derrière l’embrasure.
• 2 Batardeaux: batardeau inférieur relié au joint de sol (No 3).
• 3 Joint de sol: permet l’étanchéité entre le batardeau inférieur et le sol.
• 4 Poteau intermédiaire (profil rond): ce type de poteau est utilisé en tant que pilier intermédiaire pour créer une barrière longue et à plusieurs niveaux.
• 5 Pièce de serrage: pour serrer les batardeaux.
• 6 Dispositif de maintien: empêche le fléchissement horizontal et vertical des batardeaux.
• 7 Douille de sol: douille bétonnée dans les fondations, pour le logement du poteau intermédiaire.
• 8 Support mural: pour le stockage des batardeaux en cas de non-utilisation.
• 9 Cache: pour protéger les profils muraux en cas de non-utilisation.
• 10 Protection de stockage: pour recouvrir les batardeaux stockés à l’extérieur.

Ce profil est composé d’un alliage d’aluminium robuste et résistant à la corrosion. Nécessitant peu d’entretien, il est par conséquent adapté aux longues périodes de stockage. Les profils sont proposés en trois épaisseurs (25, 50 et 80 mm). Avec le système 80, de plus grandes hauteurs et largeurs de pose sont possibles. Les profils en aluminium sont simplement empilés par assemblage rainure-languette. L’imbrication des batardeaux garantit une grande stabilité et une sécurité maximale. Les profils sont glissés de chaque côté dans les profils de fixation et fixés par le haut avec des pièces de serrage. Les profils sont livrables dans des longueurs pouvant aller jusqu’à 6 mètres pour une installation en hauteur jusqu’à 3 mètres. Dans tous les cas, il est recommandé de faire effectuer un calcul de statique. Le système d’étanchéité intégré se compose d’EPDM/caoutchouc mousse, facilement échangeable en cas de besoin. Après mise en œuvre, il est nécessaire de procéder à un nettoyage et à un contrôle des profils et des joints afin de garantir la fonctionnalité en vue des prochaines utilisations.

Le système de protection contre les crues PREFA est disponible en trois différentes épaisseurs:

La mise en place des profils de fixation fixes peut s’effectuer de trois manières: dans l’embrasure, derrière ou devant celle-ci. Le dimensionnement de la fixation s’effectue en fonction des exigences de statique de l’ensemble du système et doit être calculé au cas par cas. Les joints d’étanchéité en caoutchouc mousse intégrés empêchent la pénétration de l’eau.

Le système 50 mm ne pèse que 9,4 kg par mètre courant (11,3 kg pour le système 80 mm). Avant la première mise en place, une douille doit être installée dans un sol adapté. Les poteaux s’arriment simplement dans la douille, sans outil spécial, par un verrouillage baïonnette. Prévoir au besoin des renforts supplémentaires.

Deux pièces de serrage permettent de fixer les batardeaux par le haut. La vis de la pièce de serrage est légèrement serrée avec une clé hexagonale (il existe également une alternative avec vis à poignée à croisillon). Les pièces de serrage empêchent l’écartement des profils jusqu’à ce que les batardeaux se remplissent d’eau et que la pression des joints soit accrue. Pendant l’utilisation, les pièces de serrage peuvent être retirées à tout moment afin de permettre une surélévation éventuelle du système.
