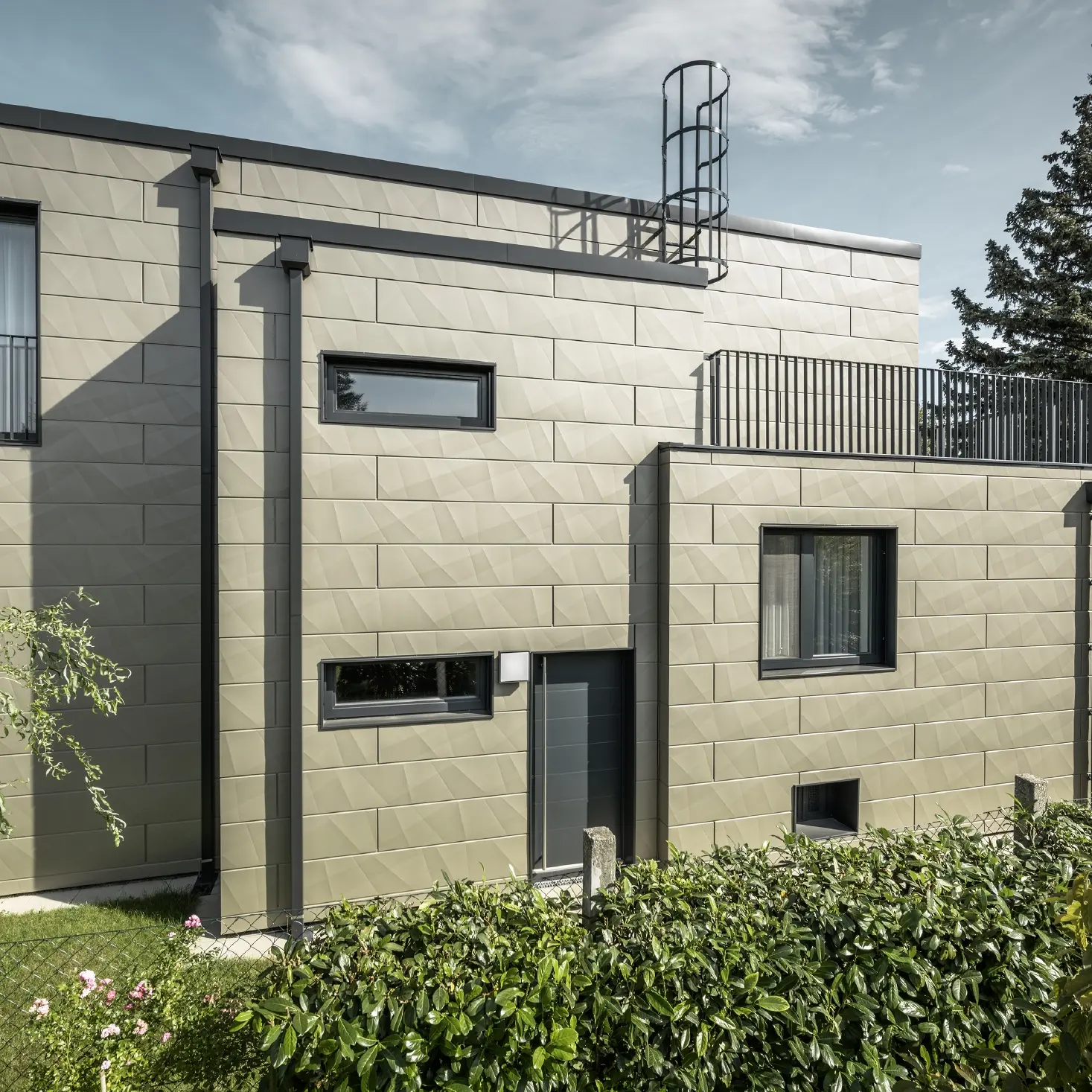

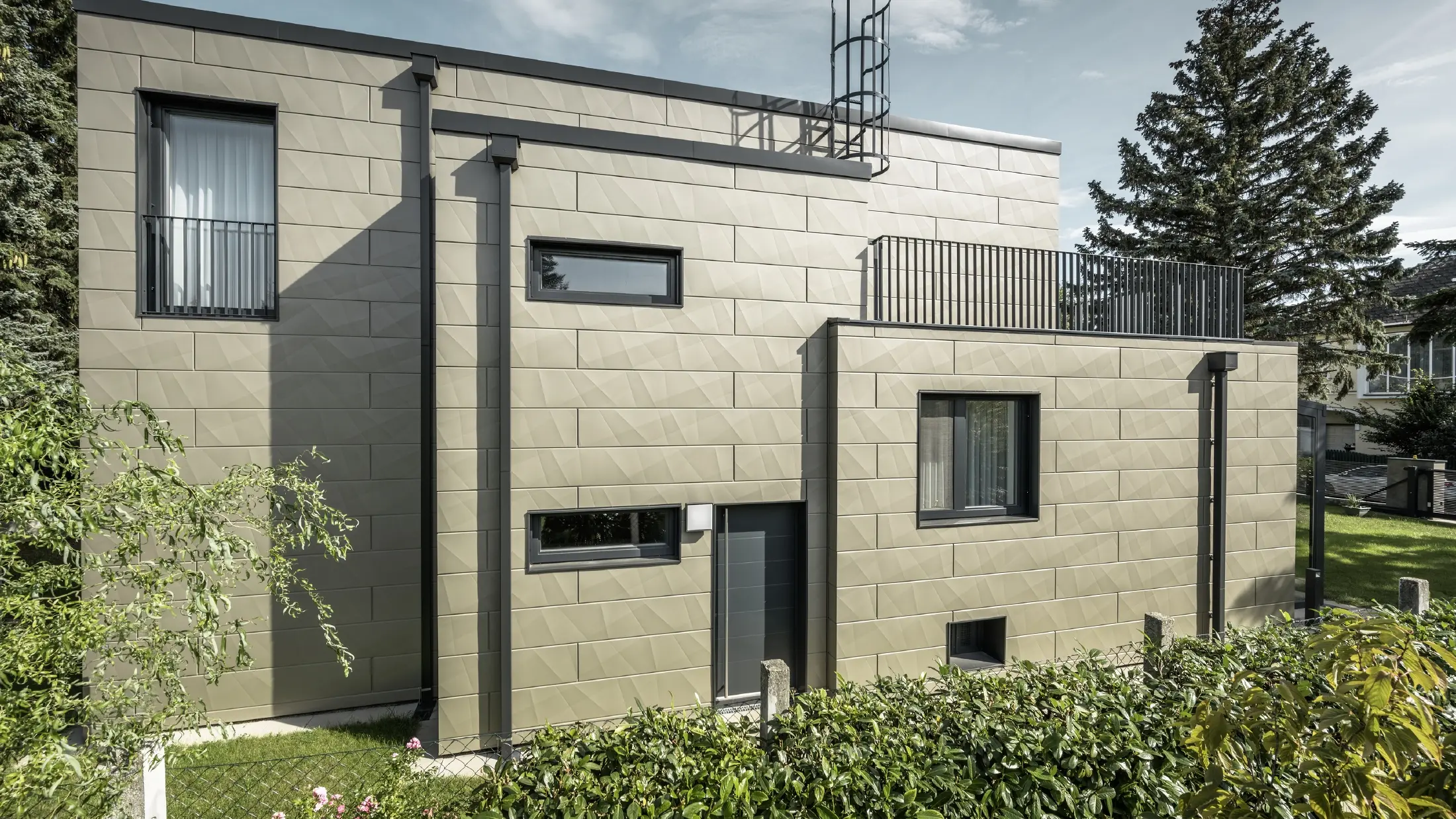

Neubau mit Flachdach, die Fassade ist mit dem Siding.X PREFA Fassadenpaneel mit Kantungen in Bronze verkleidet, die Einfassungen, sowie das eckige Ablaufrohr, das PREFA Quadratrohr sind in Anthrazit gemacht.,

Tuyau de descente carré

Carré, pratique, beau! Le système d’écoulement des eaux innovateur pour une architecture moderne.

+5
lire la suite

Information

Le système carré complet en aluminium place de nouveaux jalons dans le domaine de l’écoulement des eaux. Son design réduit et élégant en fait le produit idéal pour les constructions modernes. Les produits innovants en aluminium sont robustes et attirent les regards. Grâce aux supports situés à l’arrière, les tuyaux de descente carrés s’intègrent parfaitement dans la façade, sans fixations visibles.

Le système d’écoulement des eaux PREFA se compose de 12 éléments : tuyaux de descente carrés adapté aux gouttières carrées, différents coudes à 72°, embranchement d’évacuation et boîte de raccordement avec manchon carré.

Le tuyau de descente carré est disponible dans 12 couleurs standard

Couleur

~ RAL

01 brun

propre couleur

02 anthracite

similaire RAL 7016

04 rouge tuile

similaire RAL 8004

05 rouge oxyde

similaire RAL 3009

06 vert mousse

similaire RAL 6005

07 gris souris

similaire RAL 7005

08 gris de zinc

propre couleur

10 blanc PREFA

similaire RAL 9002

11 brun noisette

propre couleur

12 argent métallisé

similaire RAL 9006

13 aluminium naturel

03 noir

propre couleur

Remarques

  • Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface.
  • Aluminium naturel: La garantie ne s’applique pas aux éventuels changements d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
  • Des différences de couleur peuvent apparaître pour les couleurs métallisées.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

Détails techniques du produit

Dimensions des tuyaux de descente carrés (en longueurs de 3 m et 1,5 m)

100 × 100 mm (carré)
80 × 80 mm (carré)

adapté aux gouttières carrées PREFA

Épaisseur du tuyau de descente carré

1,6 mm


Avec fixation traversante pour pince de fixation (faisant office de collier)

Conception et emploi

Vous pouvez télécharger ici des informations complémentaires sur le produit

Accessoires

Vous trouverez une liste complète et détaillée des accessoires dans notre liste de prix (uniquement pour les artisans).

Coude de tuyau carré 72° (long)

□ 80, 100; dimensions 1.000 × 196 mm (visible)

Coude de tuyau carré 72° (court)

□ 80, 100; dimensions 196 × 196 mm (visible)

Clip de fixation carré

Fixation de tuyau de descente carré au moyen d’une tige filetée M10 sans goujon

Agrafe parafoudre pour tuyau carré

Avec clip en inox intégré pour câble parafoudre; pour la fixation de câbles parafoudre ⌀ 8 – 12 mm

Boîte à eau pour tuyau de descente carré

Boîte à eau pour tuyau carré

□ 80, 100

Naissance pour tuyau carré

□ 80/250, □ 80/333, □ 100/333, □ 100/400

Embranchement d'évacuation pour tuyau de descente carré

Embranchement d’évacuation carré pour toits plats

□ 80, 100; compatible tuyaux HT NW 75 ou 110

Manchon de jonction pour tuyau carré 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

Manchon de jonction pour tuyau carré 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

Tuyau de descente carré avec ouverture de nettoyage

□ 80, 100

Collecteur d’eau pour tuyau de descente carré

□ 100
