Per lastre con una lunghezza fino a 3 metri la posa è possibile solo con graffette fisse. Se si utilizzano graffette scorrevoli in acciaio inox PREFA secondo le istruzioni di posa PREFA, si possono avere lastre con una lunghezza fino a 12 metri. Per lastre con una lunghezza superiore a 12 metri, fino a un massimo di 15 metri, oltre alle graffette fisse in acciaio inox PREFA si devono utilizzare esclusivamente graffette scorrevoli maggiorate in acciaio inox PREFA (non combinabili con le graffette scorrevoli in acciaio inox PREFA).
La lunghezza dell’area di posa delle graffette fisse deve essere pari a 3 metri. La posizione dell’area di posa delle graffette fisse va scelta sostanzialmente in base alla pendenza del tetto (vedere la figura in basso e la relativa tabella). Anche le penetrazioni o la forma del tetto possono influenzare la posizione dell’area di posa delle graffette fisse. Le zone nelle quali la posizione dell’area di posa delle graffette è diversa devono essere separate con strisce di separazione.
Pendenza del tetto |
Posizione dell'area del punto fisso* |
> 3°-5° (> 5%-9%) |
al centro della lastra |
> 5°-10° (> 9%-18%) |
sul terzo punto superiore della lastra |
> 10°-30° (> 18%-58%) |
sul quarto punto superiore della lastra |
> 30° (> 58%) |
nell’estremità superiore della lastra |
* Le penetrazioni nel tetto possono modificare la posizione dell'area del punto fisso.

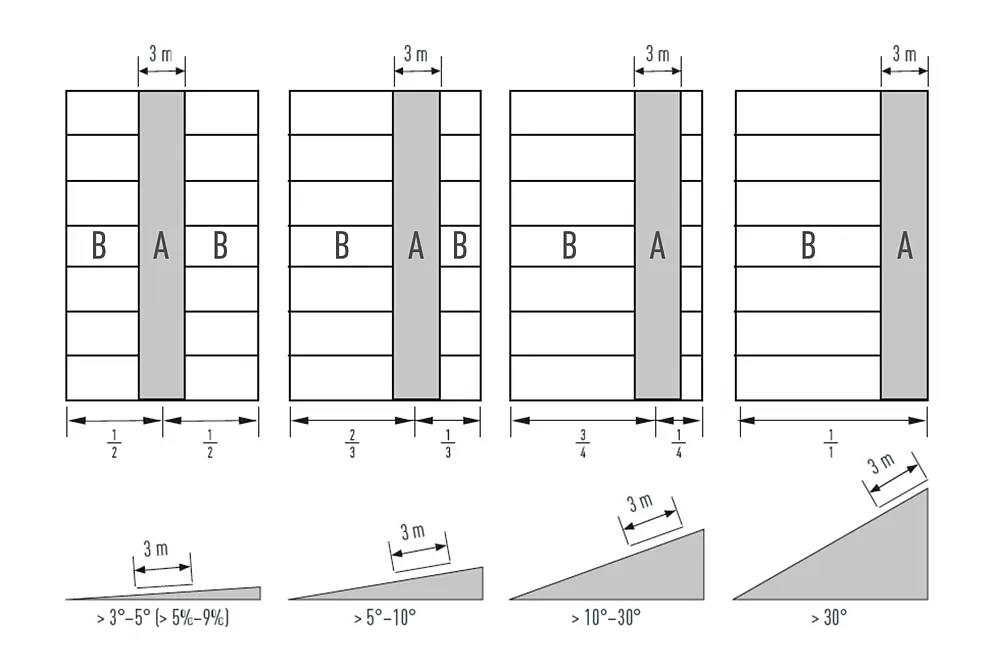

A Area di posa delle graffette fisse |
B Area di posa delle graffette scorrevoli |
