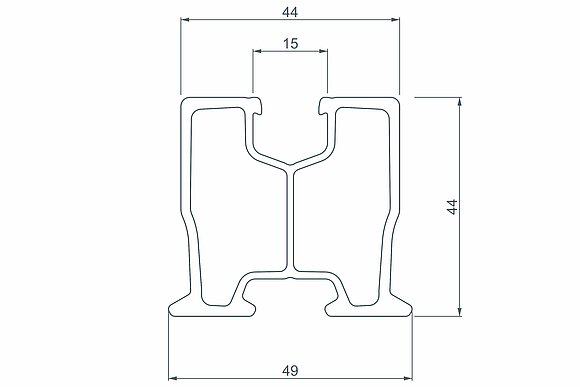

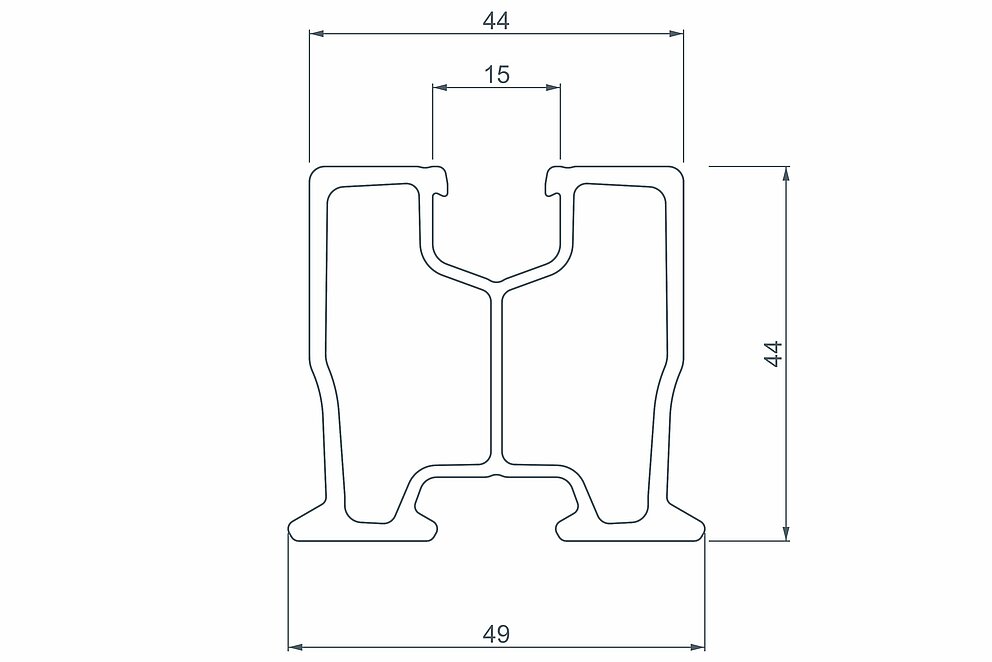

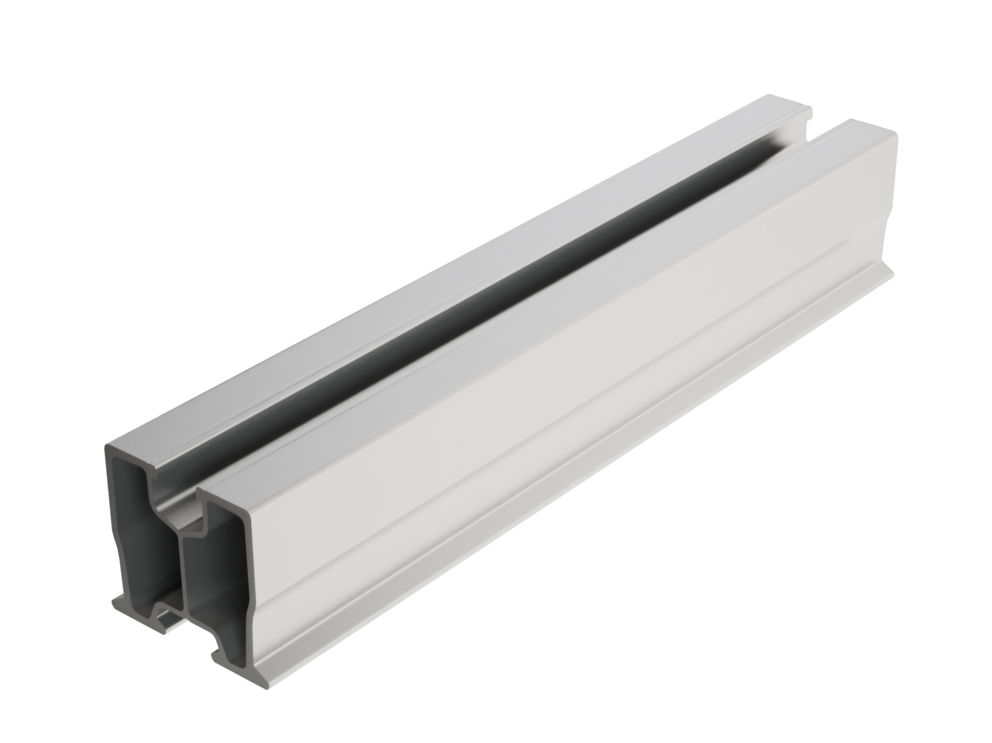

Colore |
alluminio naturale |
|---|---|
Materiale |
Alluminio (EN AW 6005A) |
Lunghezza |
3.600 mm |
Dimensione (larghezza/altezza) |
49 mm / 44 mm |
moduli fotovoltaici |
per i moduli fotovoltaici incorniciati (altezza del telaio: 28 - 47 mm) |
orientamento dei moduli |
come da istruzioni del produttore |

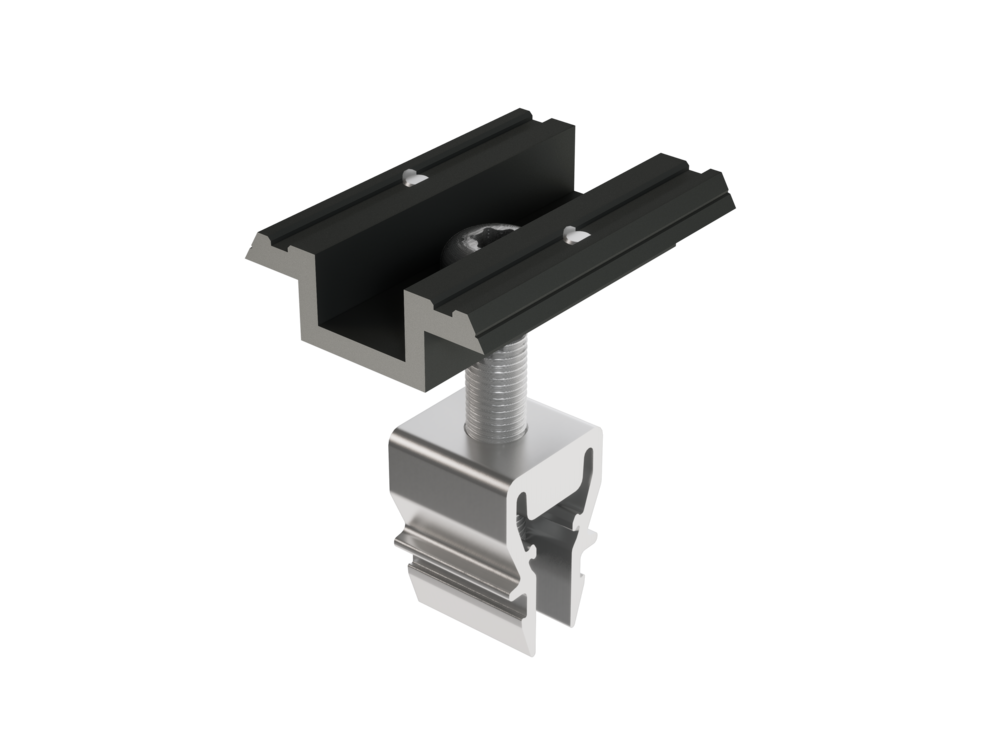

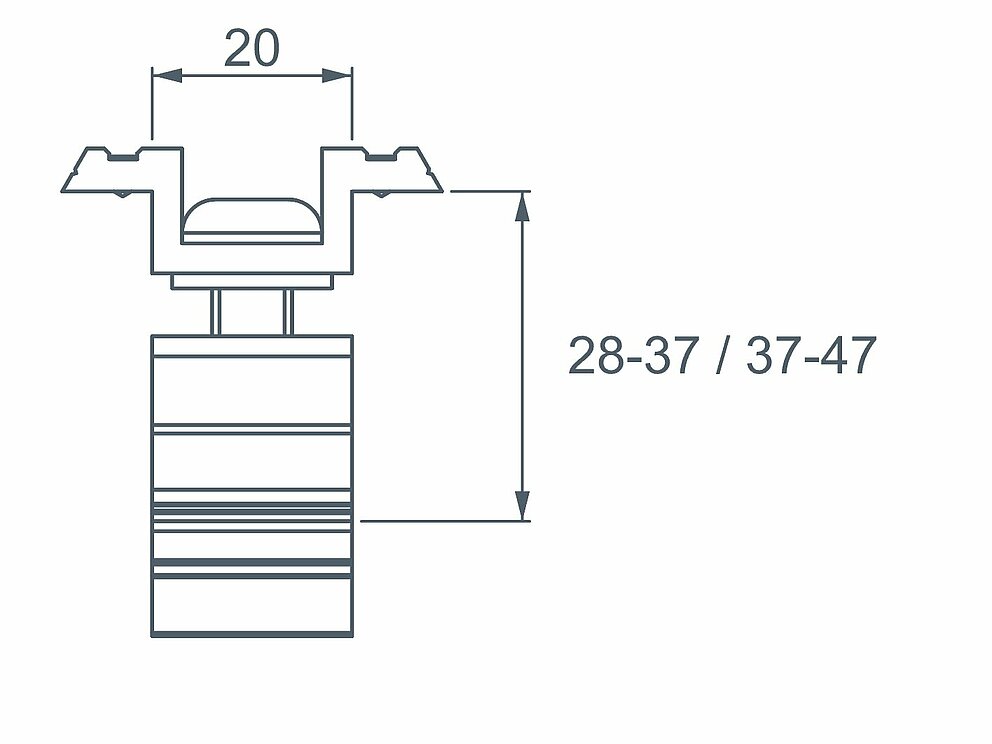

Colore |
anodizzato nudo o nero |
|---|---|

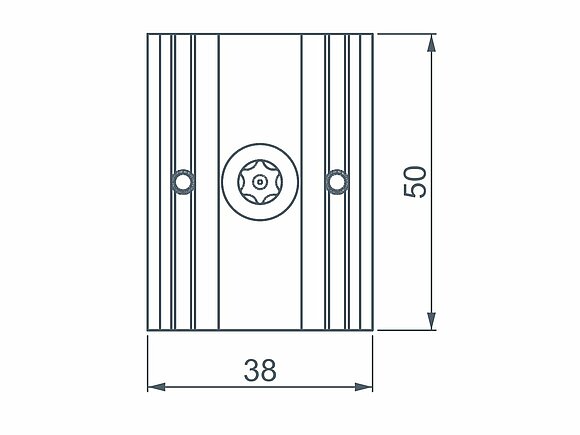

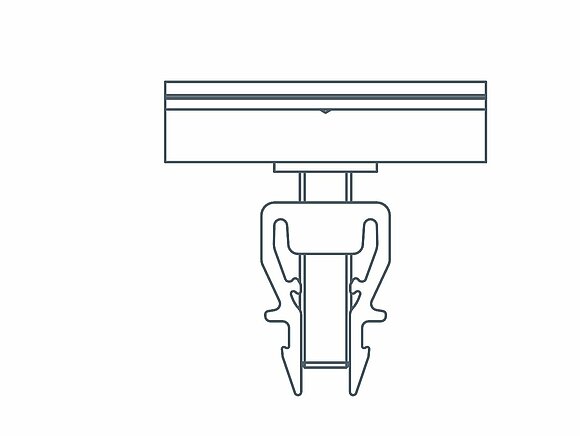

componenti |
Morsetto centrale con pin 28 - 37 mm, alluminio Morsetto centrale con pin 37 - 47 mm, alluminio |
Coppia di torsione |
15 Nm |

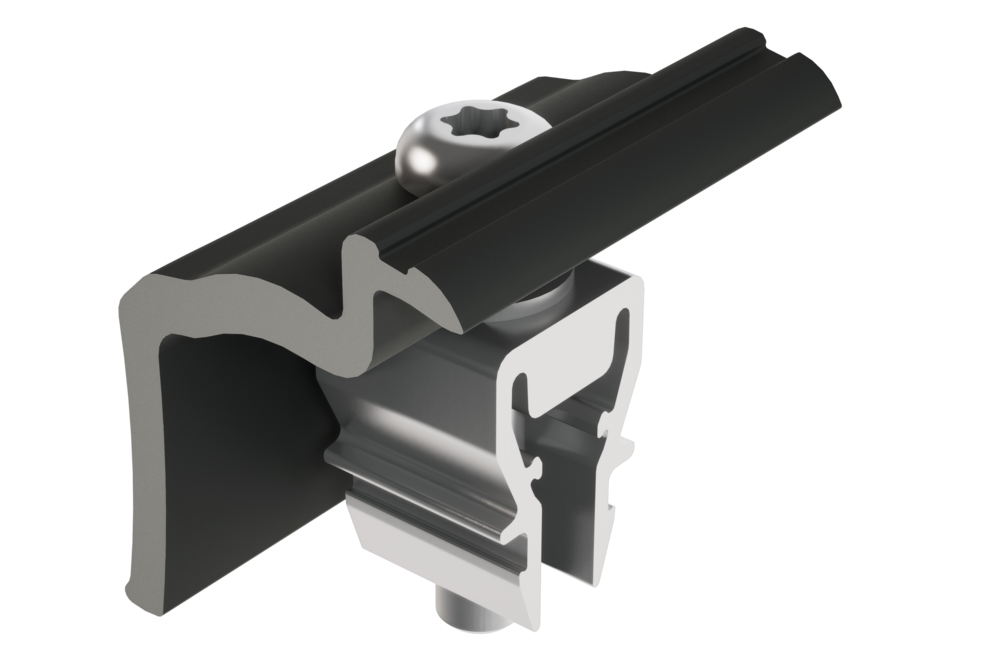

Colore |
anodizzato nudo o nero |
|---|---|

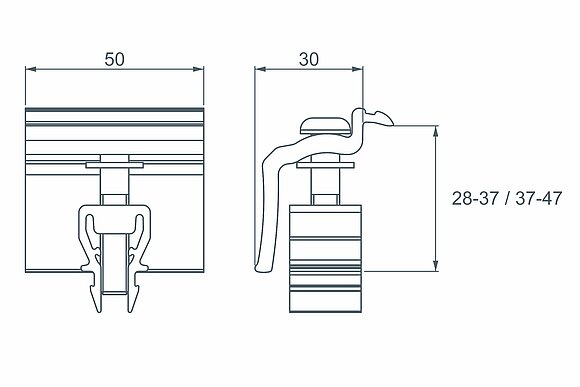

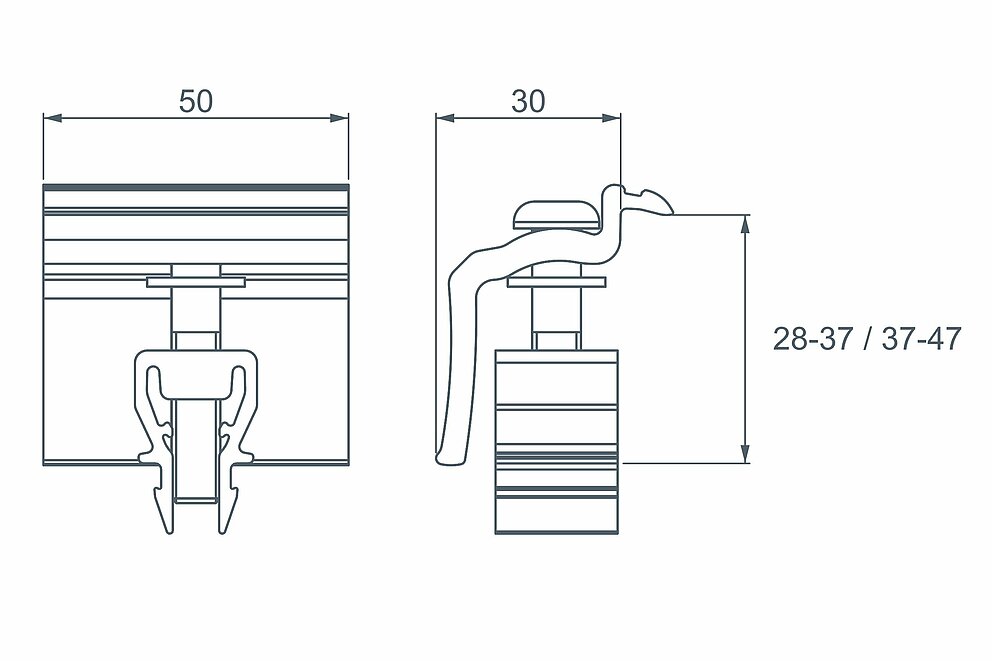

componenti |
Morsetto terminale 28 - 37 mm, alluminio Morsetto terminale 37 - 47 mm, alluminio |
Coppia di torsione |
15 Nm |

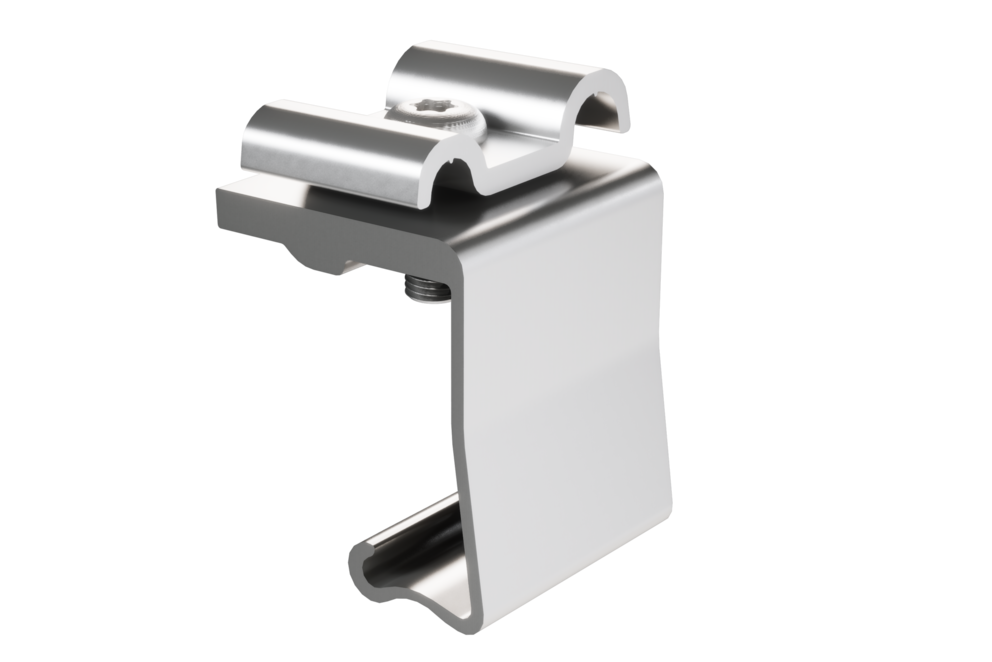

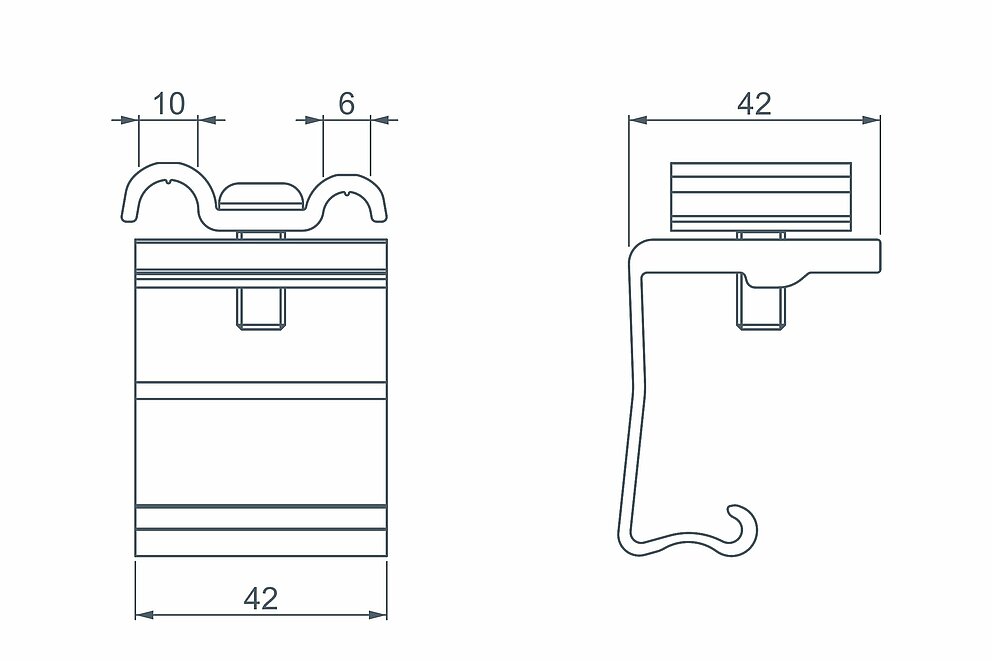

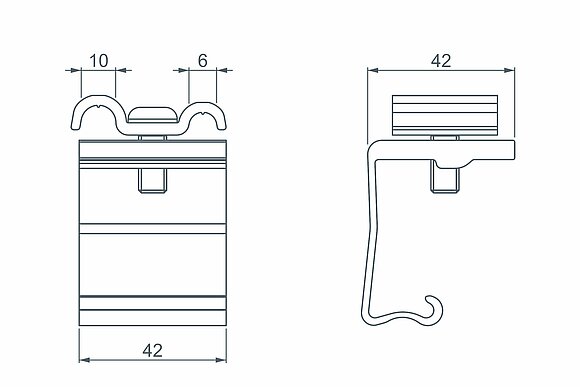

componenti |
Morsetto di messa a terra Ø 8 e Ø 10 mm |
|---|---|
Coppia di torsione |
15 Nm |

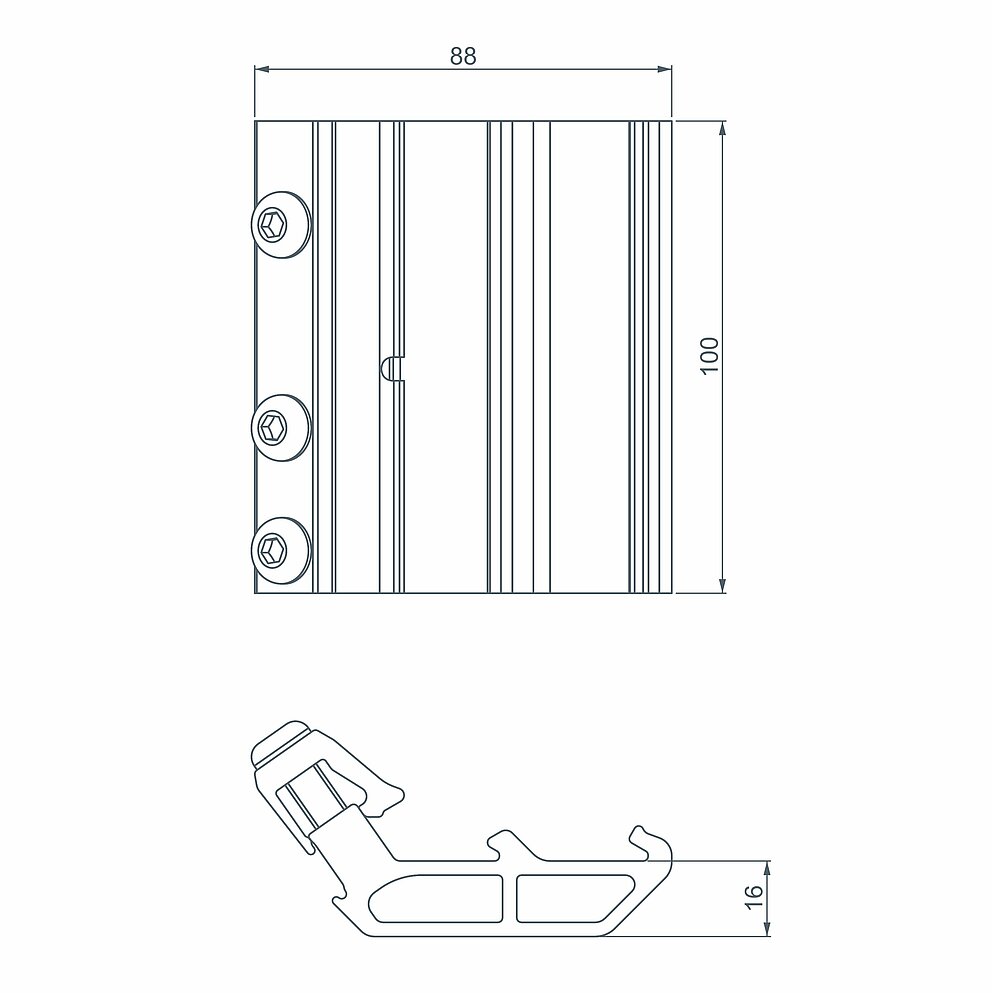

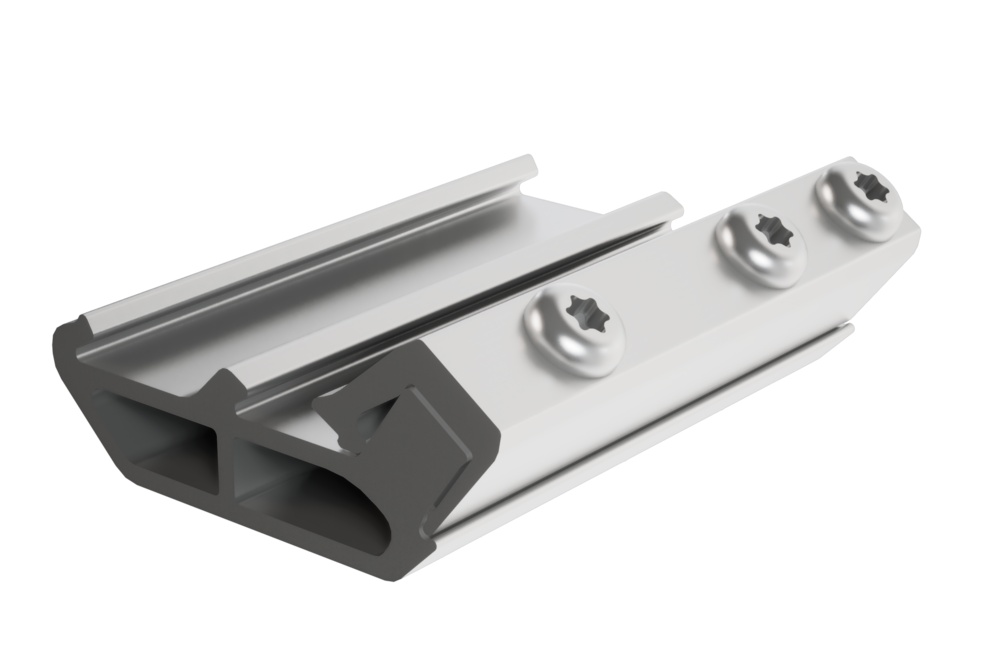

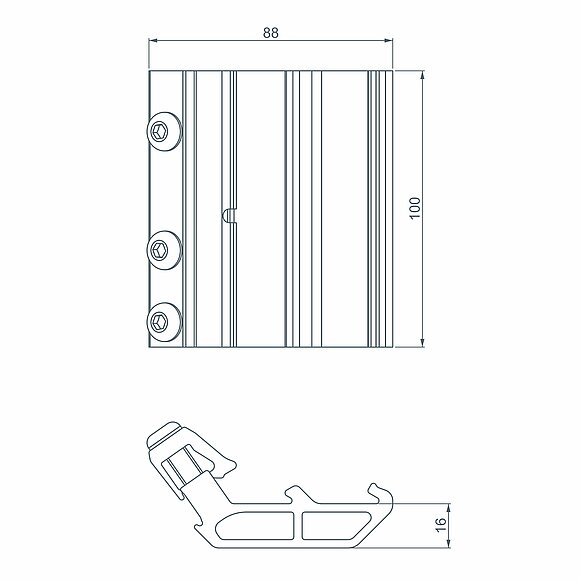

Materiale |
Alluminio (EN AW 6060T66) |
|---|---|
Lunghezza |
100 mm |
componenti |
Corpo base (EN AW 6060T66) |
Coppia di torsione |
20 Nm |

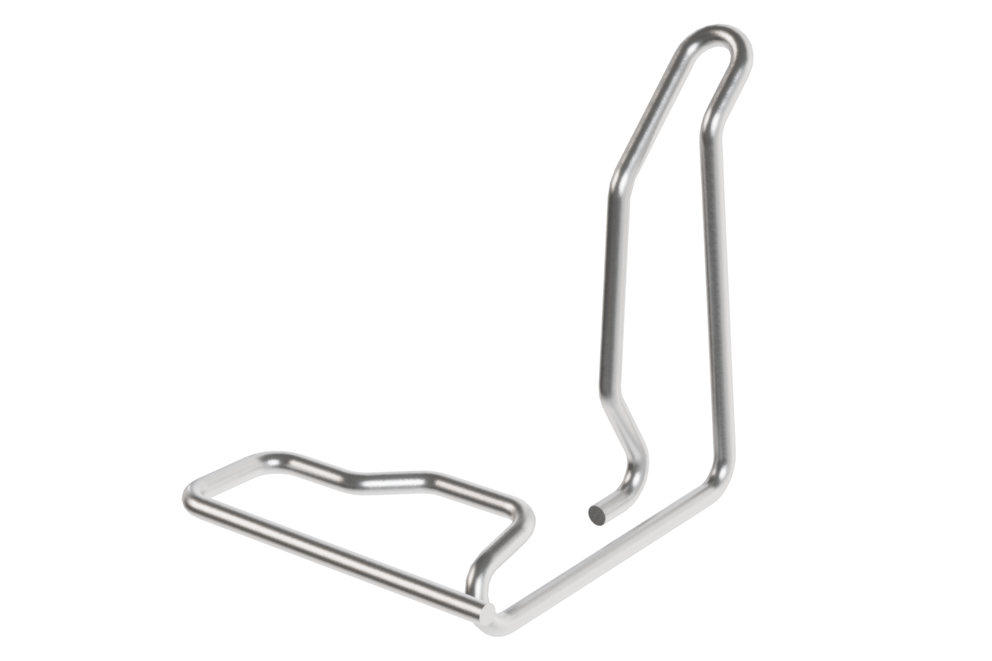

Materiale |
filo di acciaio inossidabile per molle Ø 1,8 mm |
|---|

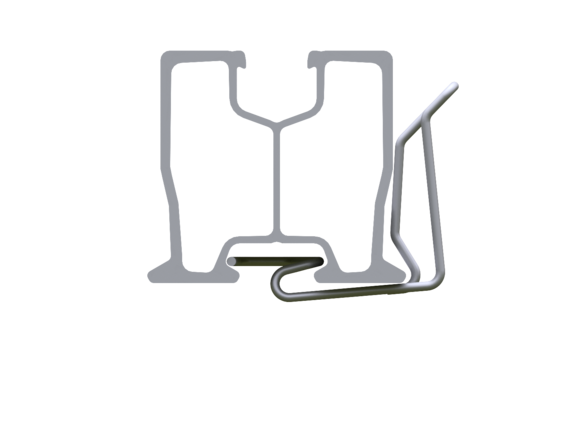

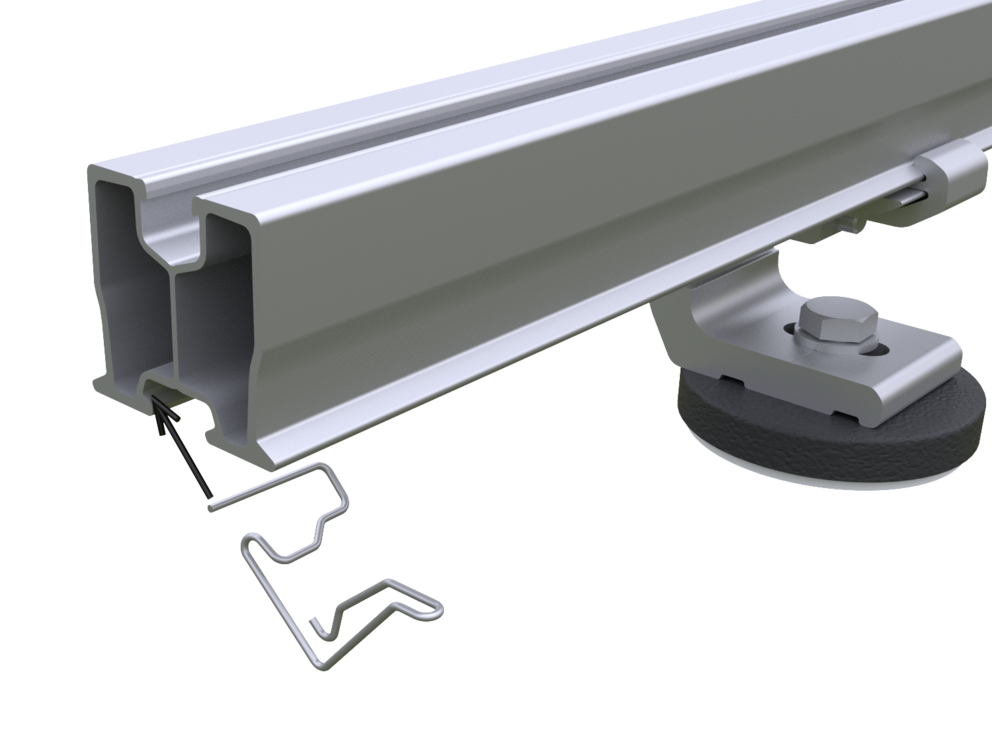

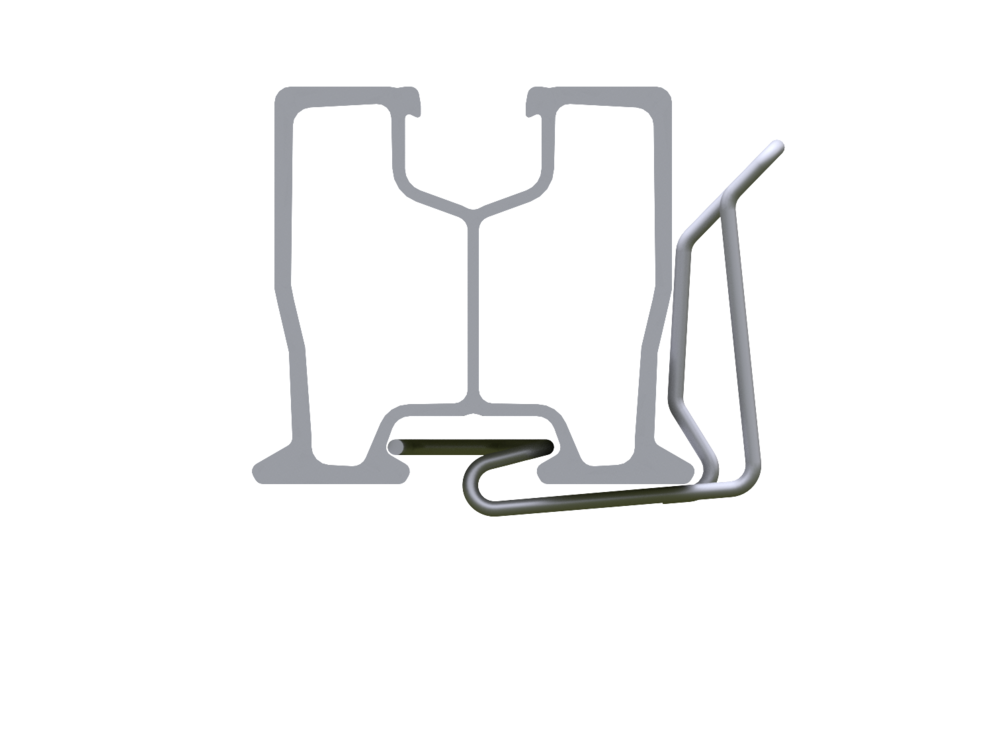

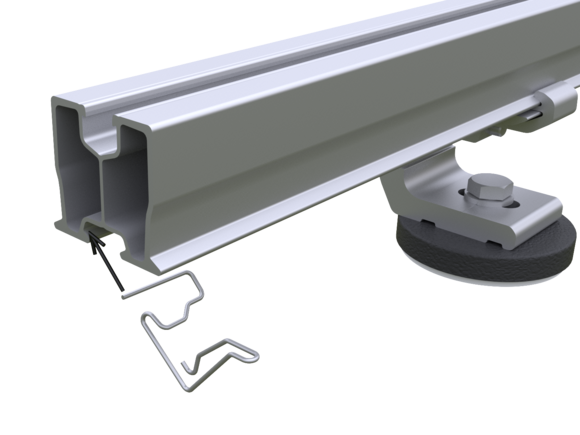

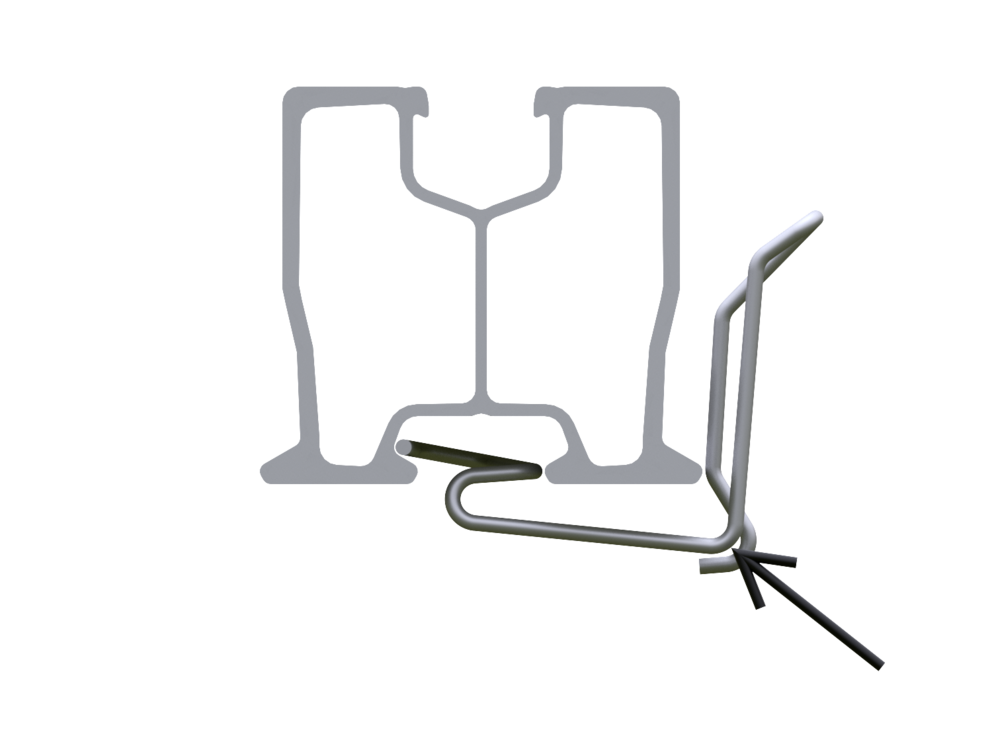

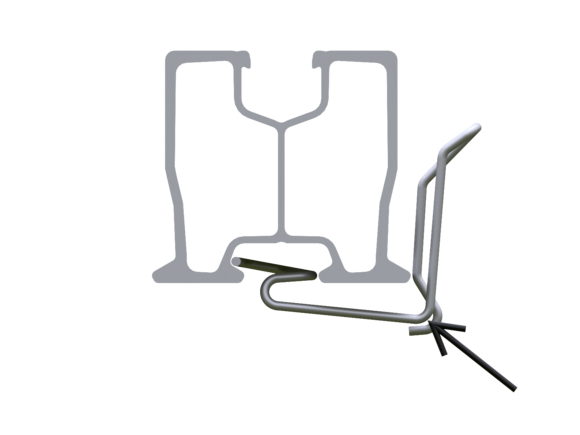

La clip di fissaggio per cavi e fissata inclinata dal basso alla scanalatura della rotaia e inclinata nella rotaia con una pressione inclinata verso l'alto.
Materiale |
Alluminio (EN AW 6060T66) |
|---|

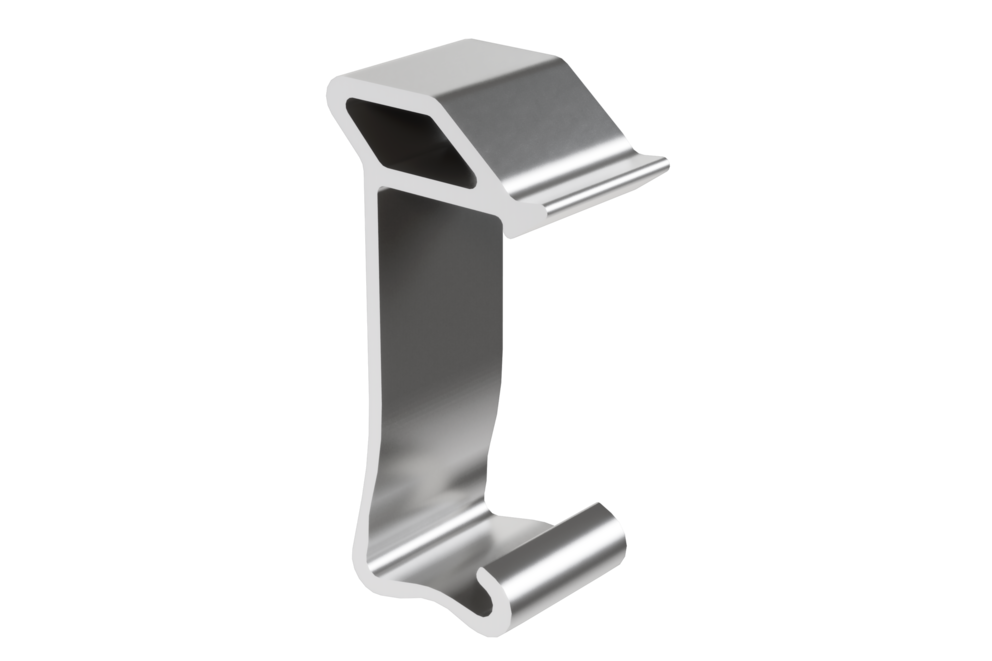

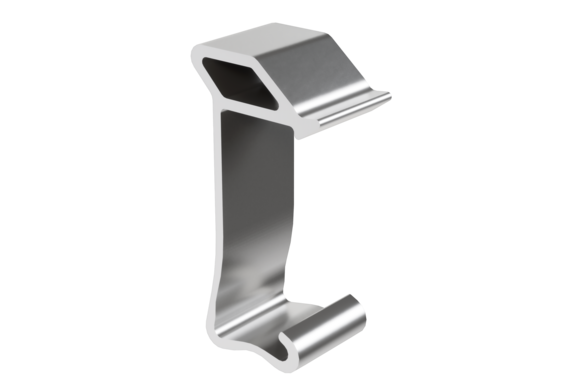

Al fine di prevenire la caduta di moduli fotovoltaici, il sistema di montaggio solare PREVARIO installa i dispositivi di protezione anticaduta del modulo. Nella serie di moduli più bassa di una superficie del generatore, due fusibili per modulo vengono bloccati sulla barra superiore del modulo. In questo modo il modulo pericolante resta attaccato al fermo con il lato alto del telaio. Il fermo, tuttavia, non costituisce un fissaggio a tempo indeterminato. I moduli interessati vanno sostituiti senza indugio.
