Vantaggi del sistema di montaggio per pannelli fotovoltaici PREVARIO
Adatto sia alle nuove costruzioni sia agli interventi di risanamento su coperture PREFA esistenti
100% accessori originali PREFA con mantenimento della garanzia
Tutti i componenti sono testati e progettati specificamente per tetti PREFA. Questo garantisce un ancoraggio sicuro dei pannelli fotovoltaici alla copertura.
Statica ottimizzata fino a una sollecitazione da carico neve di 3,5 kN/m2
L’installazione è necessaria solo su un puntone ogni due: una riduzione fino al 50% dei punti di fissaggio!
Ciò riduce i tempi necessari alla formazione degli installatori, poiché si utilizzano componenti già noti.
Adatto sia alle nuove costruzioni sia agli interventi di risanamento su coperture PREFA esistenti
100% accessori originali PREFA con mantenimento della garanzia
Tutti i componenti sono testati e progettati specificamente per tetti PREFA. Questo garantisce un ancoraggio sicuro dei pannelli fotovoltaici alla copertura.
Statica ottimizzata fino a una sollecitazione da carico neve di 3,5 kN/m2
L’installazione è necessaria solo su un puntone ogni due: una riduzione fino al 50% dei punti di fissaggio!
Ciò riduce i tempi necessari alla formazione degli installatori, poiché si utilizzano componenti già noti.
Installazione semplice degli elementi di fissaggio intermedi e di testa grazie al sistema a scatto
Consulenza ed elaborazione tecnica professionale dei progetti da parte degli specialisti PREFA
Made in Austria!
Installazione semplice degli elementi di fissaggio intermedi e di testa grazie al sistema a scatto
Consulenza ed elaborazione tecnica professionale dei progetti da parte degli specialisti PREFA
Made in Austria!
Lasciatevi ispirare da progetti di riferimento già realizzati.
Grazie al sistema completo PREFA, è possibile combinare perfettamente tetto, impianto fotovoltaico e smaltimento acque.
Casa unifamiliare con Scandole DS.19 e PREFALZ di PREFA in P.10 Antracite, oltre a un ampio impianto fotovoltaico, fissato con il sistema di montaggio solare PREFA.
Primo piano della staffa Solar PREFALZ Vario di PREFA
Dettaglio della staffa Solar PREFA sul tetto PREFALZ

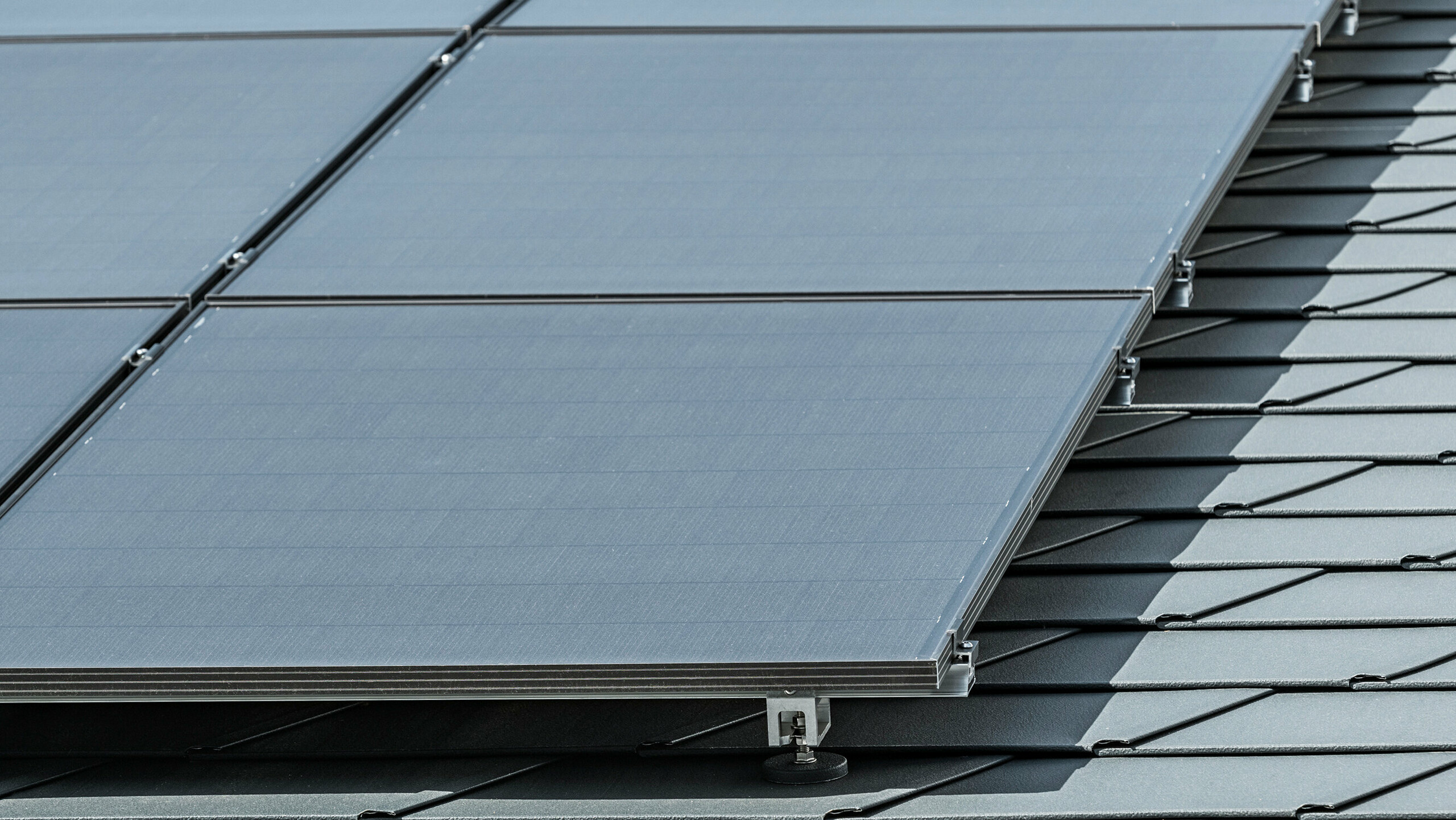

Moduli fotovoltaici, fissati con le staffe Solar PREFA Vario, sulle Scandole PREFA DS.19 in P.10 Antracite
Vista dall'alto sul tetto di una casa unifamiliare con tetto PREFA e sistema di montaggio solar in P.10 Antracite
Grazie al sistema completo PREFA, è possibile combinare perfettamente tetto, impianto fotovoltaico e smaltimento acque.
Casa unifamiliare con Scandole DS.19 e PREFALZ di PREFA in P.10 Antracite, oltre a un ampio impianto fotovoltaico, fissato con il sistema di montaggio solare PREFA.
Primo piano della staffa Solar PREFALZ Vario di PREFA
Dettaglio della staffa Solar PREFA sul tetto PREFALZ
Moduli fotovoltaici, fissati con le staffe Solar PREFA Vario, sulle Scandole PREFA DS.19 in P.10 Antracite
Vista dall'alto sul tetto di una casa unifamiliare con tetto PREFA e sistema di montaggio solar in P.10 Antracite
Le affidabili staffe PREVARIO: Chiunque si affidi all'energia rinnovabile, dovrebbe scegliere sempre la massima qualità.

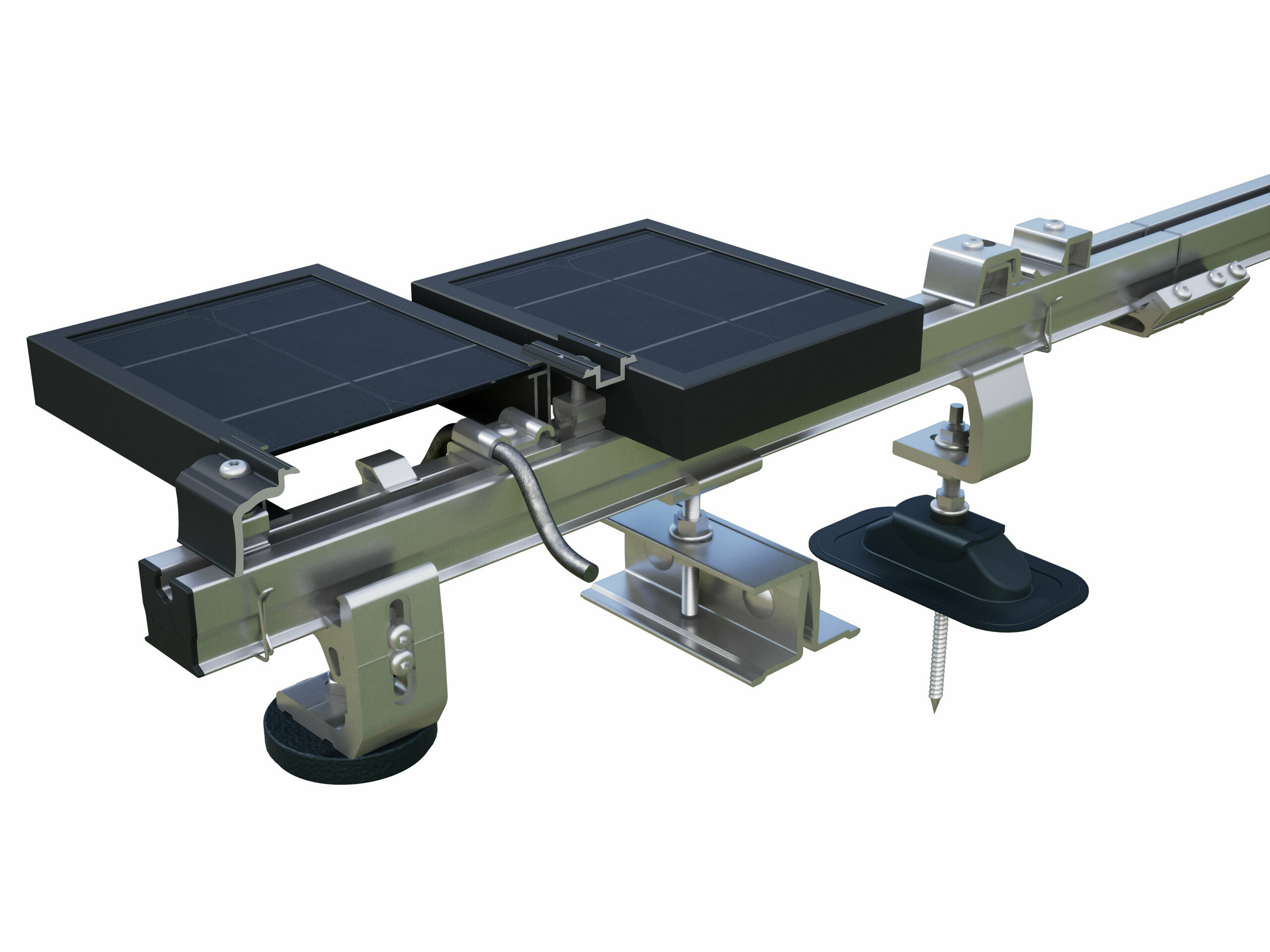

Se si desidera adeguare un tetto PREFA già esistente con un sistema fotovoltaico o solare termico, sono disponibili numerose soluzioni di installazione, a seconda dell'applicazione e dei requisiti. L'immagine mostra tre delle nostre staffe montate su binario:
- PREVARIO 3.S
- PREVARIO PREFALZ
- PREVARIO Sunny
Tavolato tegola |
Listellatura tegola |
R.16, scandole, scaglie, FX.12 |
Prefalz, Falzonal |
|
PREVARIO 3.S |
||||
PREVARIO PREFALZ |
||||
PREVARIO Sunny |
||||
PREVARIO Sunny Special |

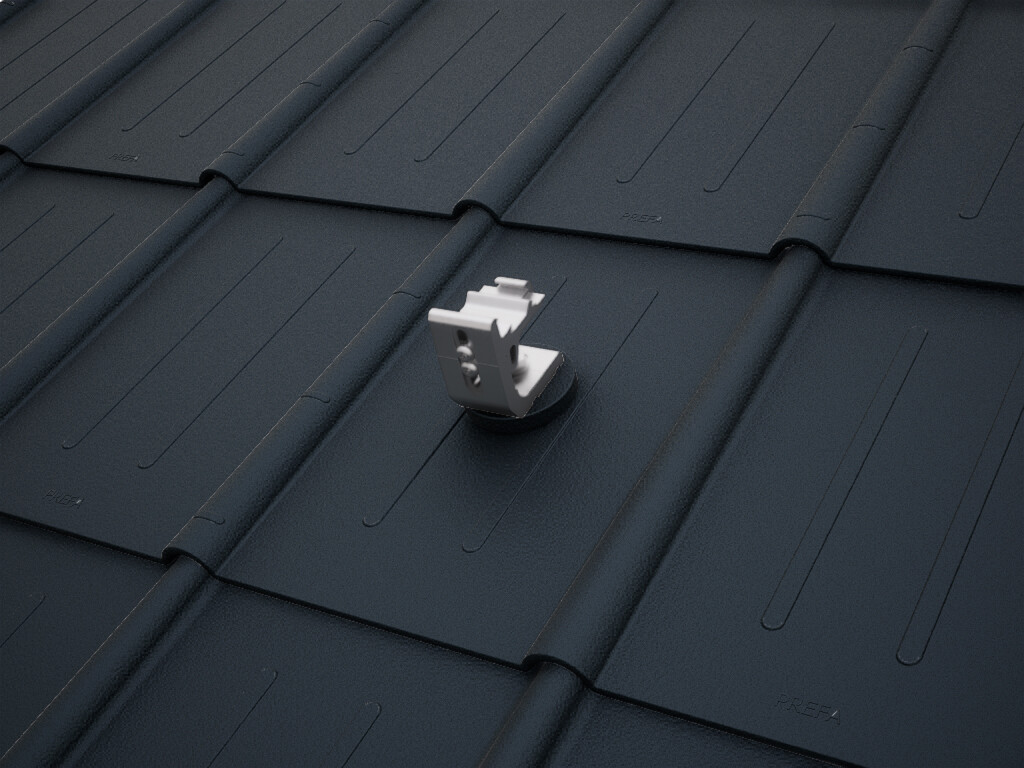

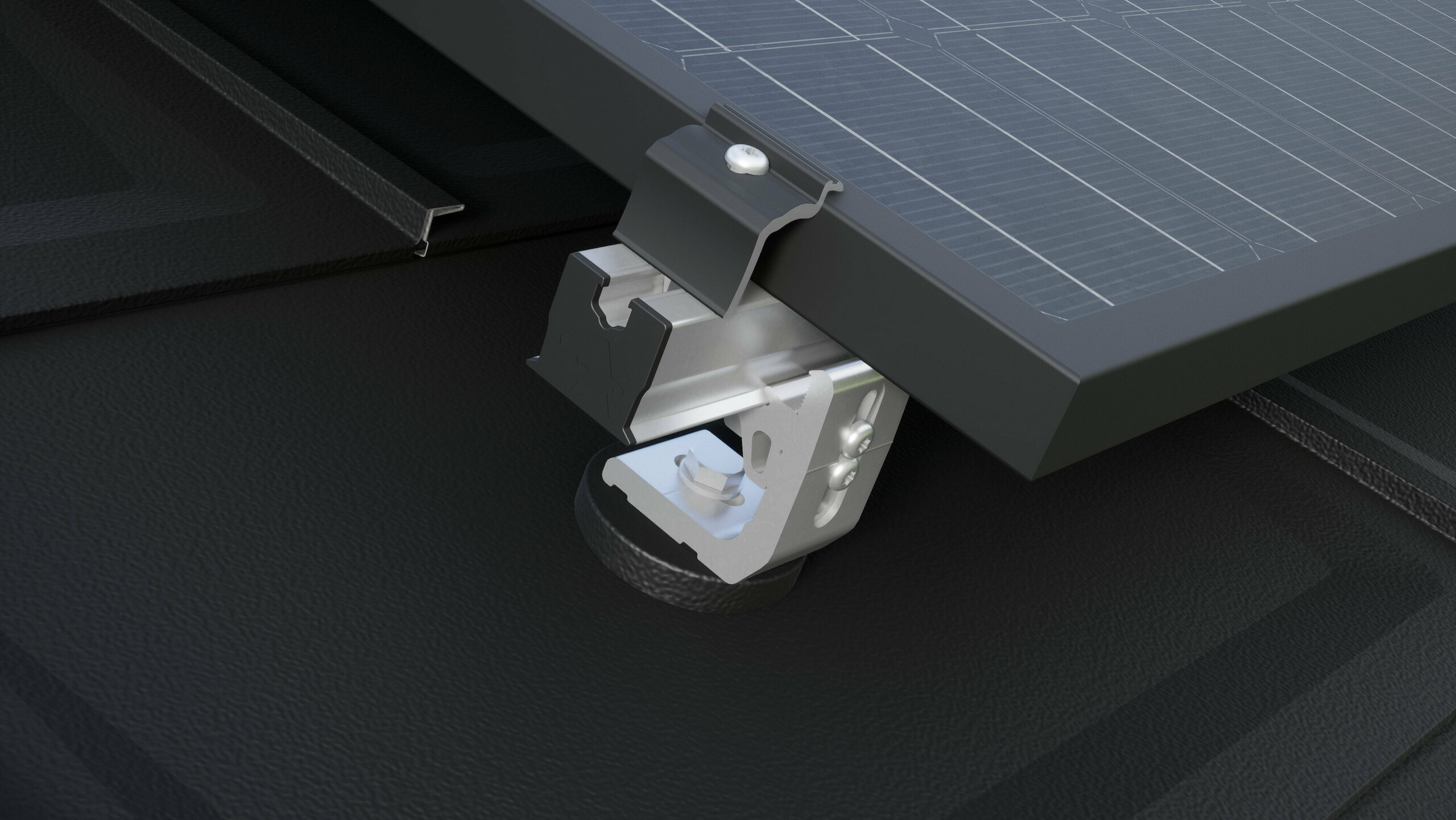

PREVARIO 3.S
Per il montaggio versatile di moduli fotovoltaici su tutti i sistemi di copertura a piccoli elementi PREFA, con regolazione in altezza per compensare eventuali dislivelli.
Staffe disponibili in due varianti:
1. Montaggio diretto su puntoni
- Fino a 350 kg/m² di carico di neve, l'installazione è necessaria solo su un puntone ogni due
- Incluse viti di fissaggio disponibili in due lunghezze: ⌀ 8 × 120 mm (TX 40) o ⌀ 8 × 220 mm (TX 40), in acciaio inox
2. Montaggio su tavolato*
- Requisito: spessore minimo del tavolato 24 mm
* È necessario seguire le direttive nazionali.

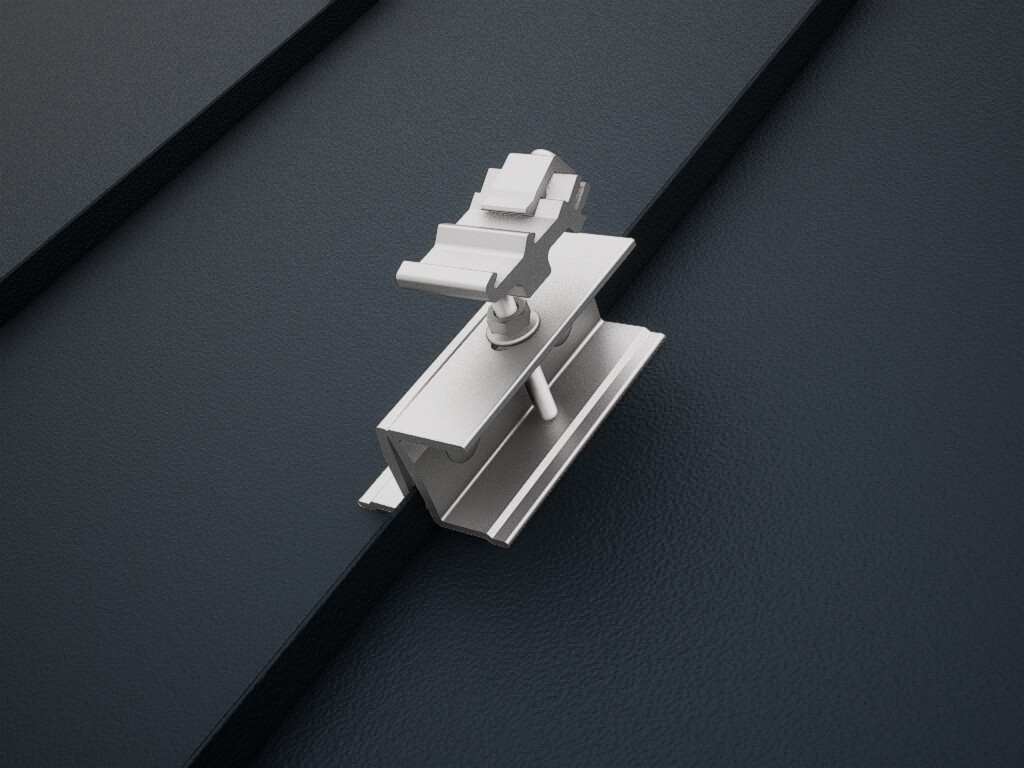

PREVARIO PREFALZ
Da utilizzare su PREFALZ e FALZONAL® Copertura doppia aggraffatura con altezza dell’aggraffatura di 25 mm.
- Nessuna limitazione dell'espansione longitudinale
- Regolabile in altezza PREVARIO PREFALZ
- Montaggio con fissaggio a morsetto sull’aggraffatura da 25 mm (montaggio senza perforazioni), possibile anche con Clip Relief. Trasferimento diretto dei carichi sulla struttura portante, senza alcuna pressione sull’aggraffatura.

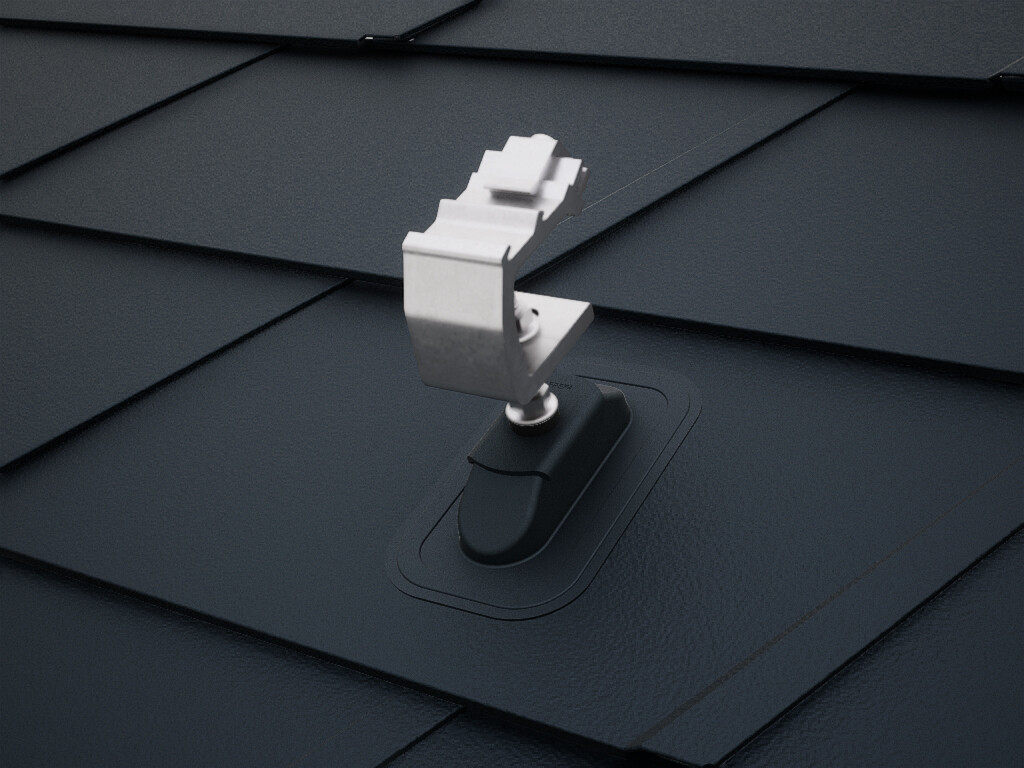

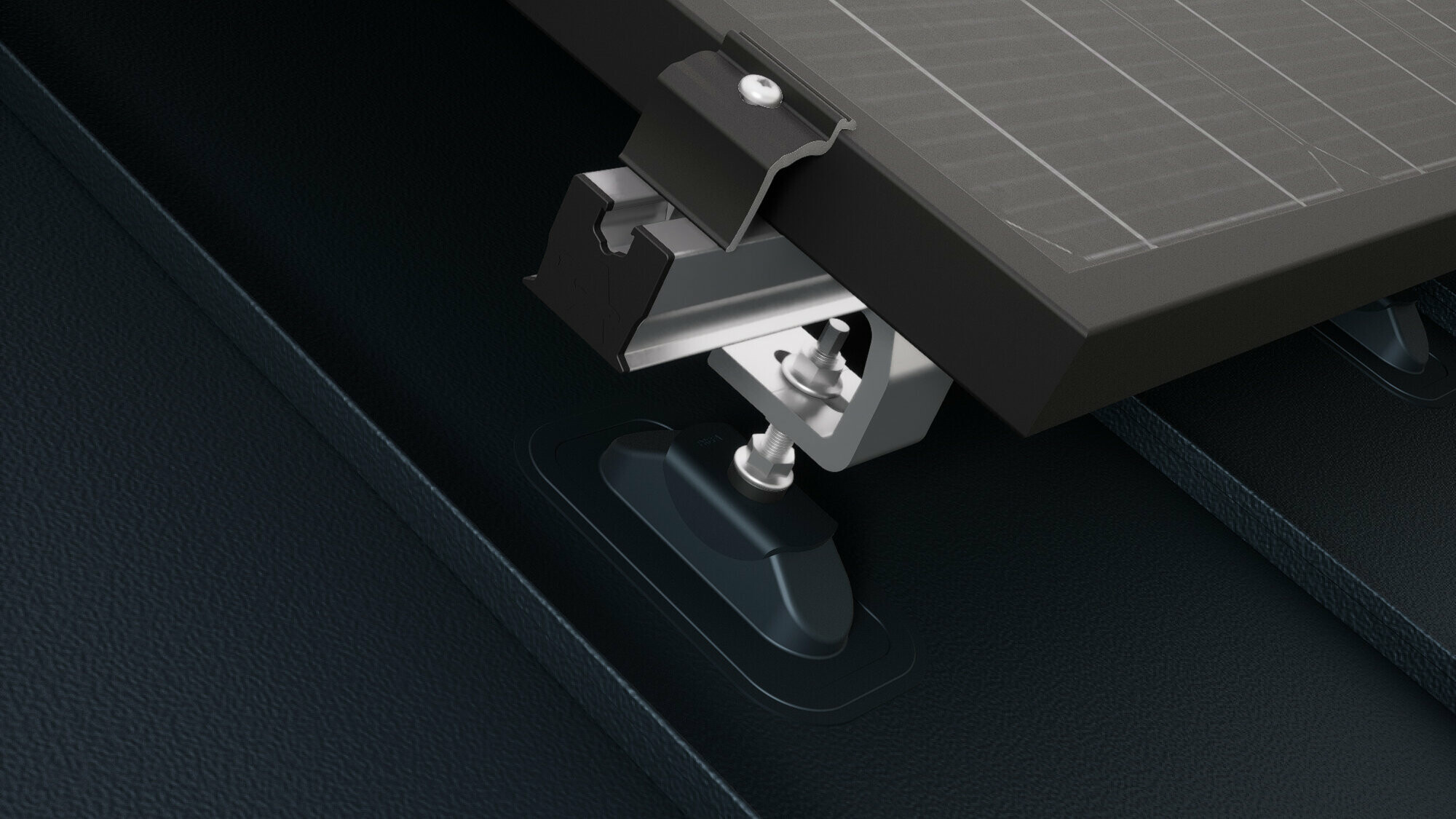

PREVARIO Sunny
Per il montaggio di moduli fotovoltaici su coperture a doppia aggraffatura PREFALZ e FALZONAL® e sistemi per copertura PREFA di piccolo formato.
- Regolabile in altezza
- Assorbe in modo ideale le dilatazioni termiche dei nastri PREFALZ
- Include viti a doppio filetto a testa esagonale disponibile in due varianti: A2; 12 × 250 mm o 12 × 350 mm

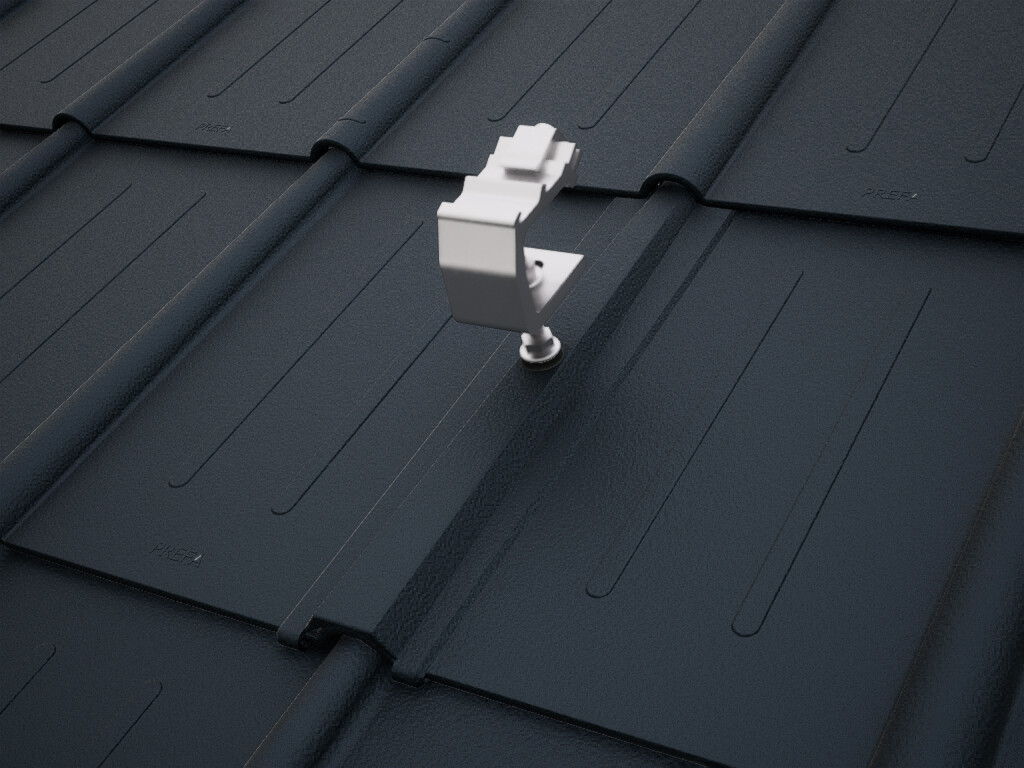

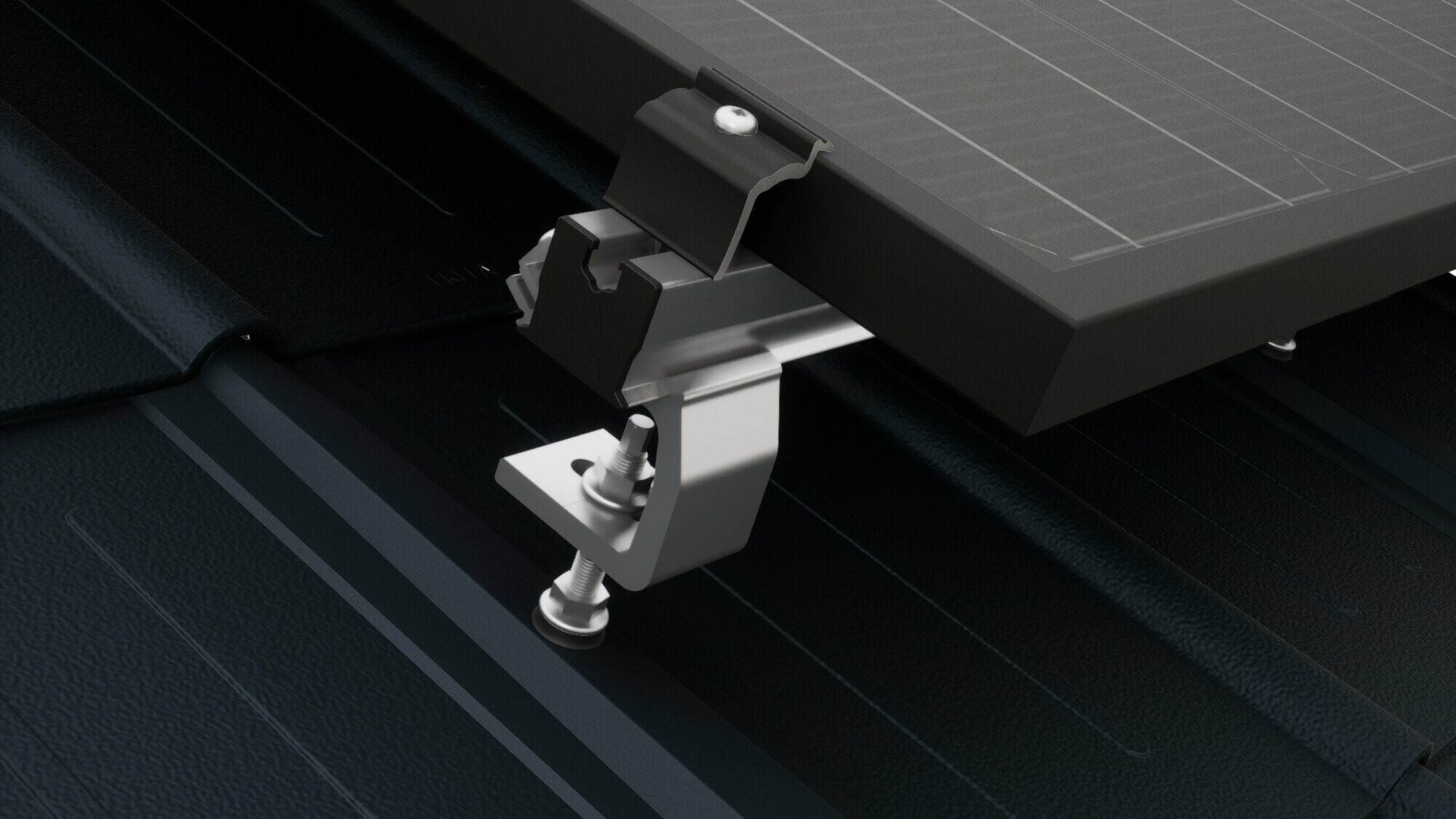

PREVARIO Sunny Special
Per l’installazione dei moduli fotovoltaici sulle onde centrali e di sovrapposizione delle tegole PREFA.
- Include viti a doppio filetto a testa esagonale disponibile in due varianti: A2; 12 × 250 mm o 12 × 350 mm
- Regolabile in altezza
I consigli degli esperti
Vuoi rivestire il tetto della tua casa e generare la tua elettricità con l'aiuto del fotovoltaico? Ti consigliamo la tegola fotovoltaica PREFA, il moderno impianto solare PREFA integrato nel tetto. Combina una copertura per tetti sicura con una potente cella fotovoltaica ed è compatibile con la tegola R.16 e con il pannello FX.12.
Come posso fare per avere il mio nuovo sistema di montaggio solar PREFA?
Sfrutta le superfici libere del tuo tetto PREFA e trasformale in una piccola centrale elettrica. Potrai decidere se utilizzare direttamente l'elettricità prodotta, immetterla in rete o immagazzinarla.
La sicurezza viene prima di tutto; per questo la consulenza e il calcolo della sottostruttura e della statica vengono eseguiti esclusivamente dall’ufficio tecnico PREFA o da distributori appositamente formati. Anche la posa viene effettuata da personale specializzato.
Opportunità di incentivo per gli impianti fotovoltaici
In Svizzera esistono diversi programmi di incentivo. È consigliabile consultare il comune, l'autorità edilizia o l'azienda energetica. Le richieste e le approvazioni devono sempre essere effettuate prima dell’investimento. Ulteriori informazioni sono disponibili sui seguenti siti web:
Accessori pannelli fotovoltaici-sottostruttura
Oltre alle staffe, PREFA offre un sistema completo con sistema a guide, morsetti e molto altro per il fissaggio degli impianti fotovoltaici sul tuo tetto PREFA.
Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).
Binario PREVARIO
Binario per carichi statici elevati, dimensioni 44 × 44 × 3.600 mm
Connettore per binari PREVARIO
per il collegamento rapido e sicuro dei binari
Clip di fissaggio per cavi PREVARIO
per il fissaggio a regola d’arte dei cavi fotovoltaici sul binario PREVARIO
Elemento intermedio PREVARIO
Staffa di fissaggio pre-montata completa di dispersore di terra per fissare rapidamente e in sicurezza i moduli al binario. Alluminio naturale o anodizzato nero.
Elemento di testa PREVARIO
Staffa di fissaggio pre-montata per un rapido e sicuro fissaggio dei moduli ai binari in posizione di testa. Alluminio naturale o anodizzato nero.
Morsetto di messa a terra PREVARIO
Per il collegamento all'equipotenziale e all'impianto parafulmine. Filo tondo ⌀ 8 e ⌀ 10 mm
Fermo anticaduta moduli PREVARIO
Fermo anticaduta a innesto rapido per la fila inferiore dei moduli nel sistema di montaggio
Morsetto a croce PREVARIO
per il collegamento di un ulteriore livello di binari in configurazione incrociata
Terminale PREVARIO per binari
elemento terminale del binario PREVARIO
Bocchetta Solar
Per un inserimento saldo e sicuro dei cavi fotovoltaici su tutti i sistemi di copertura PREFA, per garantire un isolamento dei cavi a lungo termine.
Kit colla speciale
Contenuto: 1 cartuccia di colla speciale PREFA (290 ml), 1 barattolo di solvente per pulizia (60 ml), 1 carta abrasiva, 1 panno per pulizia, 2 ugelli
