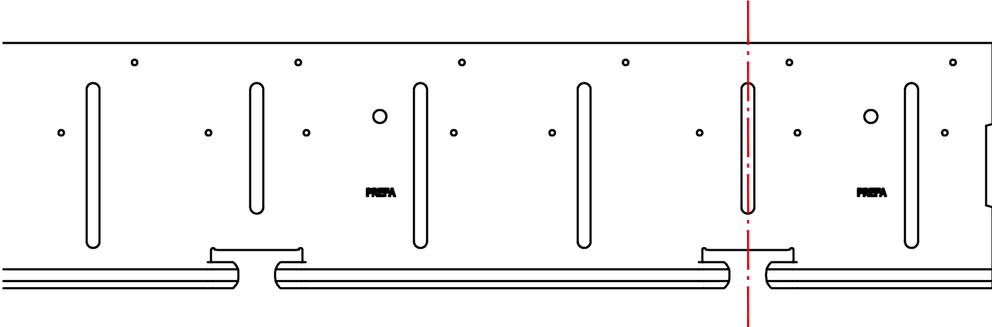

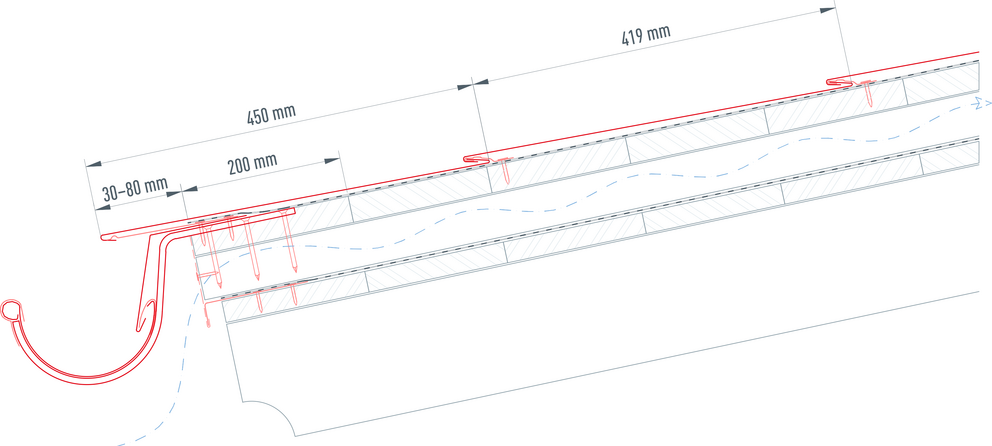

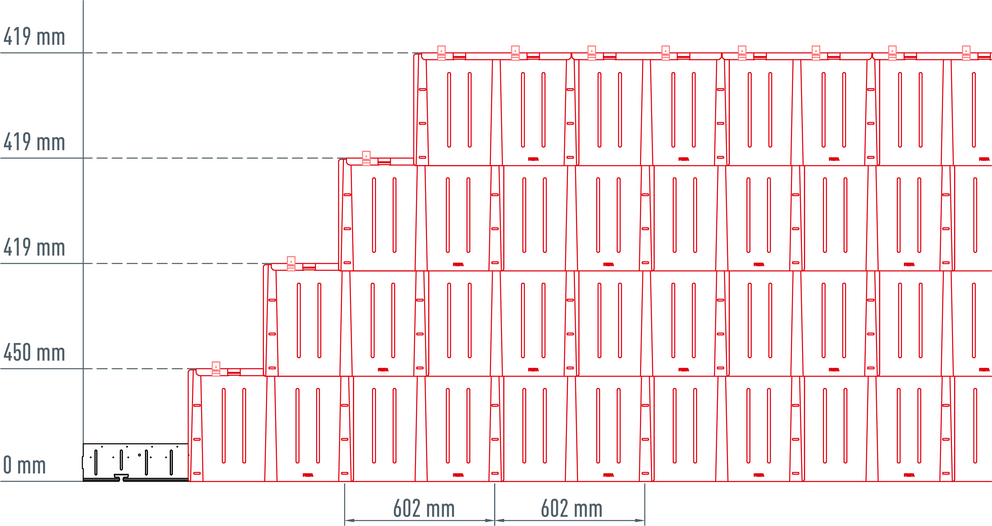

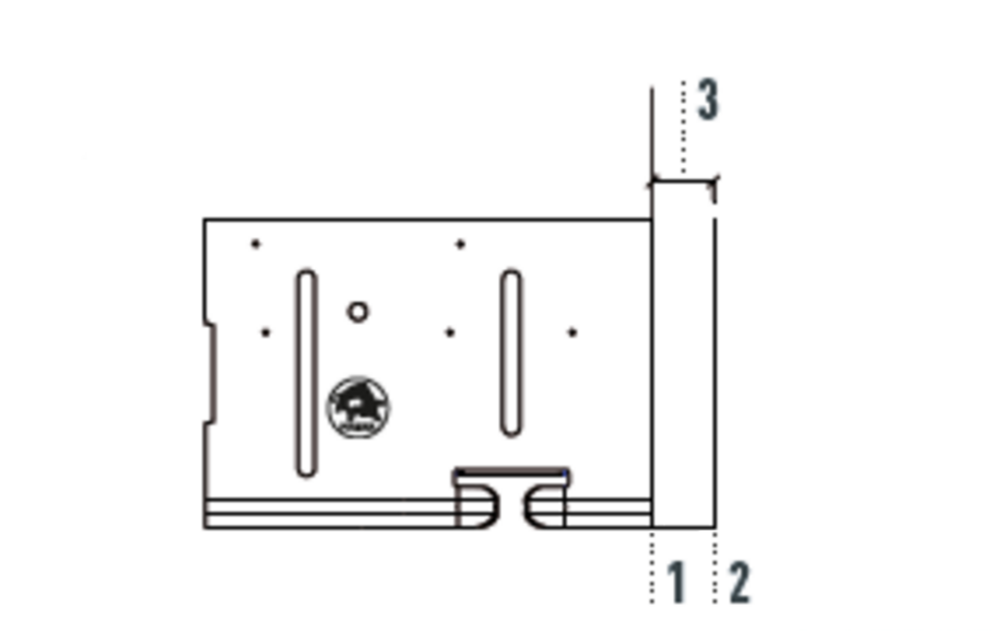

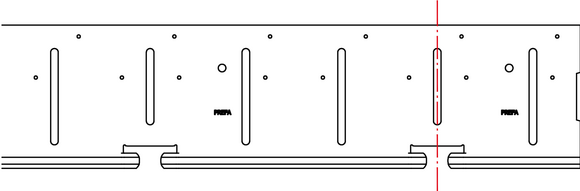

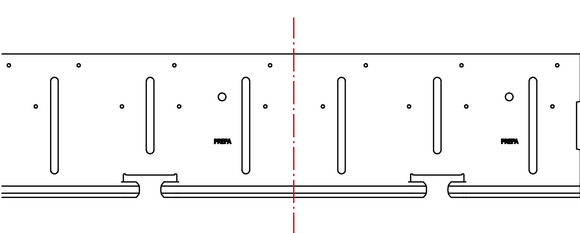

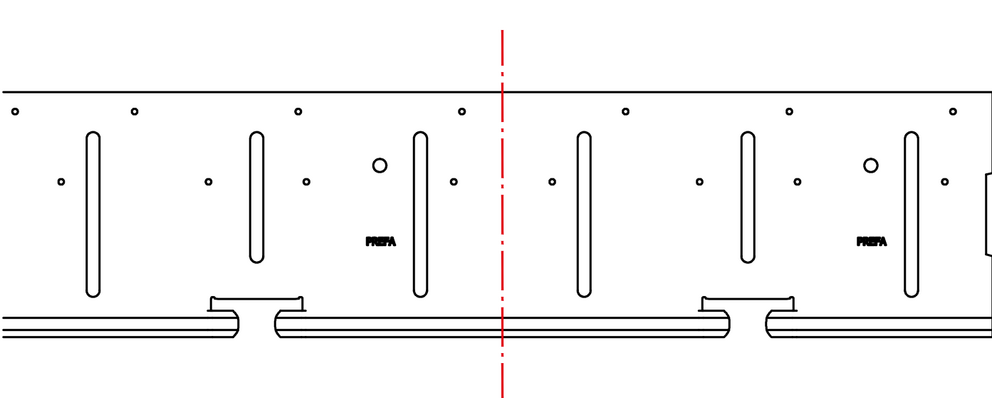

Le traçage de départ est réalisé au milieu du toit ou sur la rive. La bande de rive est définie en fonction du découpage prévu des tuiles. Le tracé vertical du trait carré est positionné soit au milieu d’une onde (variante B), soit au centre entre deux ondes (variante A). La marque de cordeau horizontale toujours à 419 mm vers le bord supérieur de la tuile. L’espacement entre les marques de cordeau à réaliser à la verticale doit être un multiple de 301 mm. En pratique, il faut réaliser une marque de cordeau à la verticale toutes les 5 tuiles (1 505 mm) ou 10 tuiles (3 010 mm). Vous devez veiller à ce que les traçages soient rectilignes sur toute leur longueur.
1 Bord de pliage tuile PREFA |

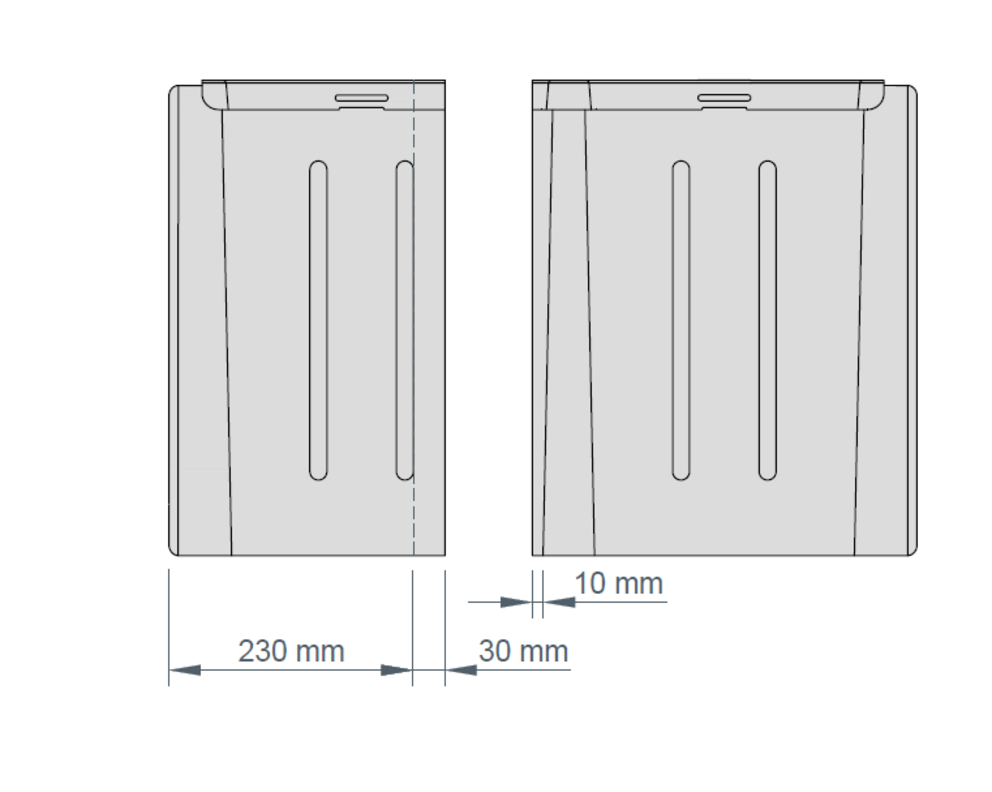

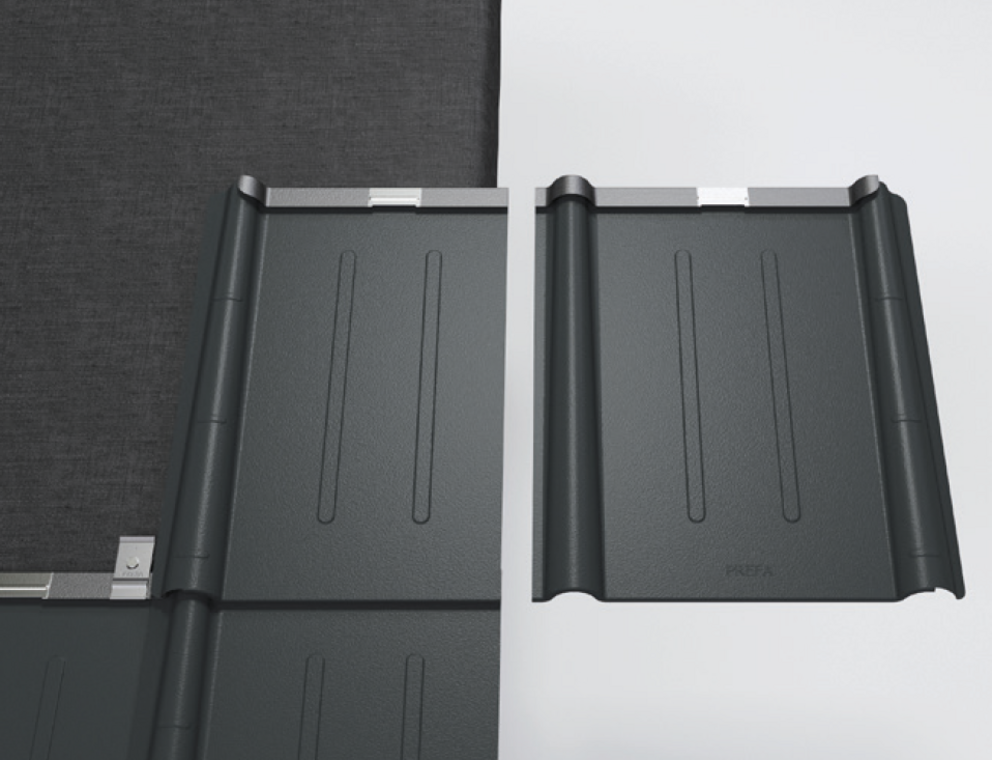

Pliure : Les 30 mm jusqu’au bord de coupe ne doivent pas coïncider avec le sommet d’une onde.
1 Bandes de départ pour tuiles PREFA |
5 voligeage jointif (min. 24 mm) |
