Tuile solaire grand format

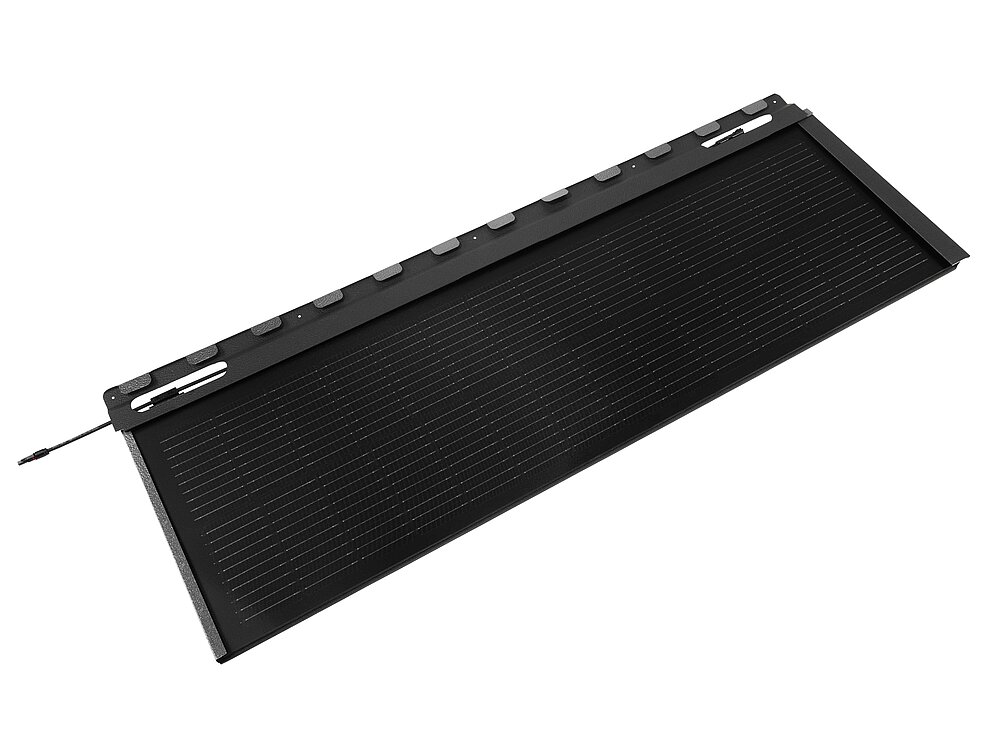

La photo montre la tuile solaire PREFA grand format en noir.

Puissance	100 Wp
Surface nécessaire par kWp	5,88 m²
Dimensions	1 400 x 420 mm (1,7 pc./m²)
Poids	7,4 kg (12,6 kg/m²)
Type de cellule	mono ; half-cut
Pente de toit	à partir de 17° (31%)
Zone d’installation	Test de charge de neige selon la norme SPF pour pentes de toit de 0°à 60° 11 kN/m². Pour les bâtiments présentant des charges de neige plus élevées ou à plus de 2 000 m au-dessus du niveau de la mer, contactez votre interlocuteur PREFA.
Matériau	0,7 mm d'aluminium prélaqué, revêtement Coil Coating
Sous-construction et couche de séparation*	Pose sur voligeage intégral (min. : 24 mm) avec couche de séparation bitumineuse
Fixation de base	directe, avec 5 vis par tuile solaire grand format

* Respecter les normes et règles techniques spécifiques à chaque pays.

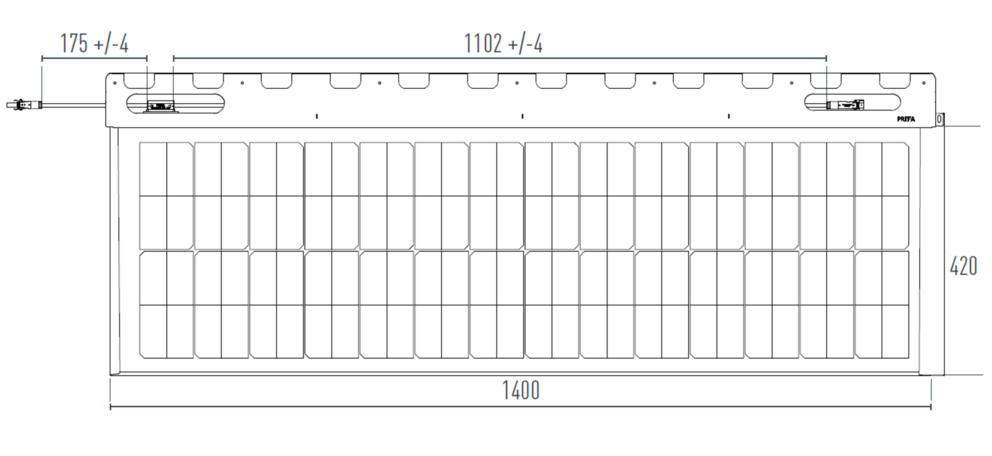

Croquis : tuile solaire grand format

Puissance nominale P_MPP	100 Wp
Tension nominale U_MPP	16,38 V
Intensité nominale I_MPP	6,11 A
Tension de circuit ouvert U_OC	19,33 V
Courant de court-circuit Isc_SC	6,42 A
Efficacité énergétique du module	16,6 %
Tolérance de puissance	+/- 5 %

*STC (Standard Test Conditions) : Avec un rayonnement incident normal sur la cellule PV de 1 000 W/m², une répartition du rayonnement de type solaire AM de 1,5 | une température de cellule à 25±2 °C, selon EN 60904-3

Cellules	18 cellules solaires à haut rendement half-cut
Type de cellule	mono PERC, 10 busbars
Dimensions cellule	182 × 91 mm
Nombre de diodes de dérivation	1
Spécification du verre	Verre ESG 3,2 mm, prismé
Dimensions panneau solaire	1400 x 420 mm posée
Poids panneau solaire	7,4 kg (12,6 kg/m²)
Classe de protection	II
Boîte de jonction	1 diode de dérivation ; IP65, conforme IEC62790
tension du système max. / courant de retour max.	1.000 V / 12 A
Raccordement du module	Câble solaire de 4,0 mm²
Connecteur	NIU Power A4 Mini
Origine	fabriqué en Autriche
Type de protection incendie IEC	Classe C-s2, d0
Surcharge de neige	0°-60° max. 11 kN/m²

Tension à vide du module Voc_OC	-0,3 %/K
Coefficient de court-circuit Isc_SC	0,06 %/K
Puissance max. délivrable Pmax_MAX	-0,39 %/K
Température ambiante	-40 … +85°

Certifications	ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016 , IEC 61730
Rendement garanti pour Pmax_MAX	min. 95 % la première année, puis diminution maximale de 0,7 % par an jusqu’à 25 ans

Réaction au feu (selon EN 13501-1)	C — s2, d0
Comportement au feu extérieur (selon EN 13501-5)	B_ROOF (t1)

Tuile solaire PREFA grand format TYP: KPV ML 100Wp
