Guide de pose
Guide de pose
Veuillez sélectionner un ou plusieurs chapitres à télécharger.
Table des matières
Solaire Module solaire PREFALZ Information produit Borne centrale et borne de fin, sécurité anti-glissement pour module PREFALZ 500/600

Borne centrale et borne de fin, sécurité anti-glissement pour module PREFALZ 500/650

Borne centrale PREFALZ solaire 500/650
Sécurité anti-glissement pour module solaire PREFALZ 500/650
Borne de fin PREFALZ solaire 500/650

Caractéristiques techniques

Fixation

Fixation sur joint debout à double agrafe PREFALZ (hauteur 25 mm)

Couleur

anodisé noir

composants

Partie inférieure de la fixation aluminium
2 vis à tête bombée A2 M10 x 25
2 écrous hexagonaux A2 M10
2 vis de fixation A2 M6 x 20 (six pans creux de 5 mm)
Partie supérieure de la fixation aluminium
Membrane EPDM

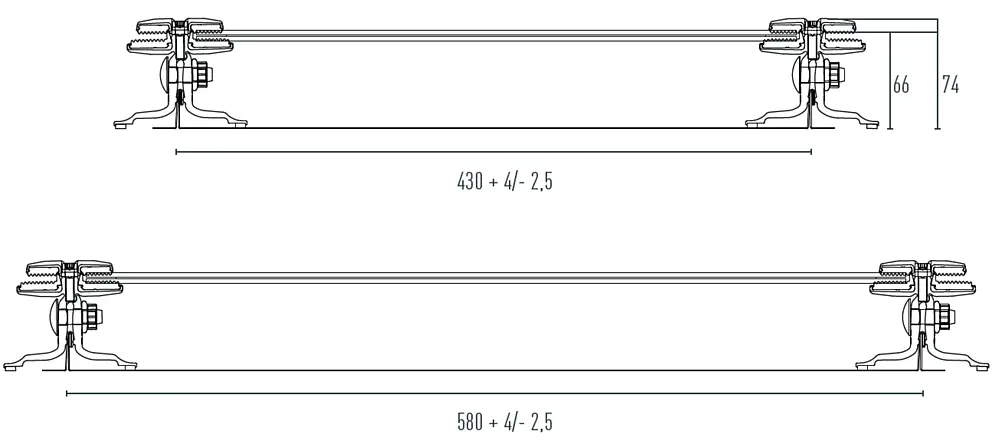

Entraxe et seuils de tolérance

Remarque

Notez que les bacs à joint debout à double agrafe doivent être écourtés de 10 mm en raison de la perte de feuillure, afin d’obtenir un distance entre les chevrons de 430/580 ! La pose sur des bacs à joint debout à double agrafe n’est pas possible en raison d’une perte de feuillure plus importante de 10 mm.
