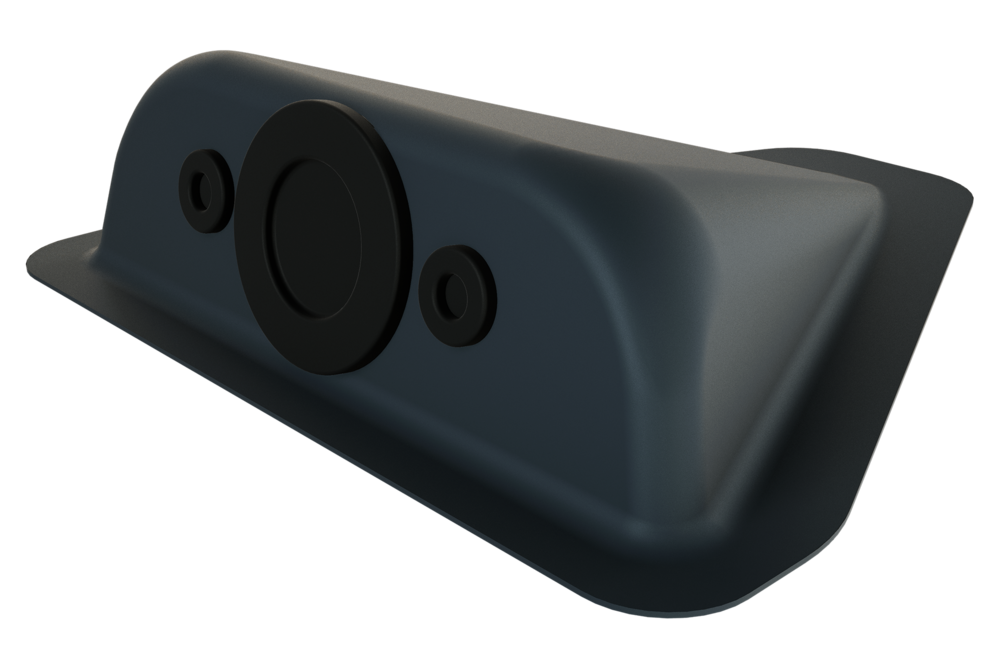

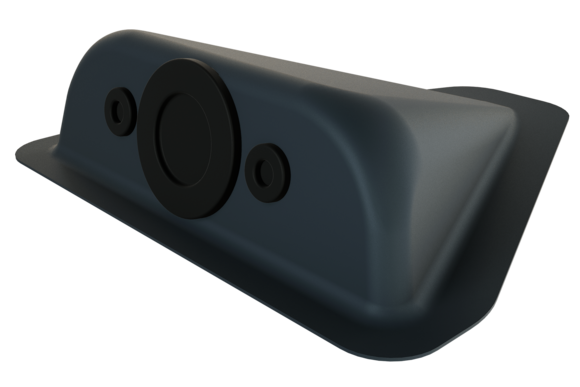

Chatière PREFA pour le passage de câbles des installations photovoltaïques sur couvertures PREFA.
Matériau |
Aluminium (1,2 mm ; EN AW 1050 A) |
|---|---|
Couleur |
aluminium naturel ou thermolaqué dans les couleurs standard PREFA |
Composants |
1 x passe-câbles DM 32-35 mm |
Pente de toit |
à partir de 3° , collage avec le kit d’assemblage spécial PREFA |

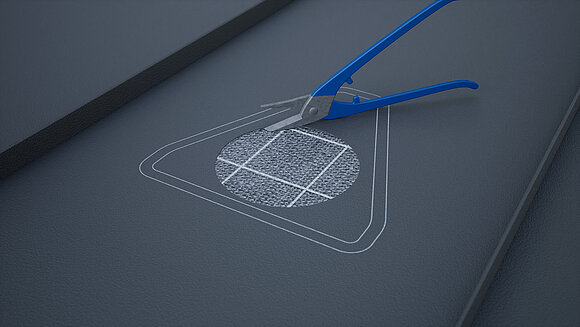

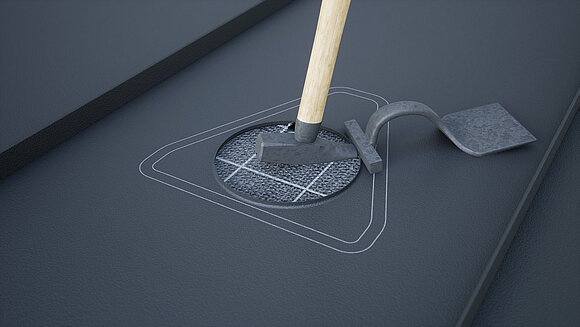

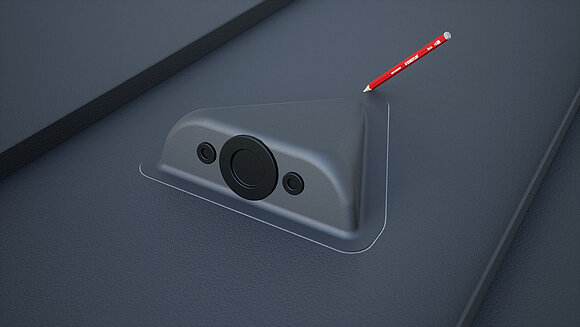

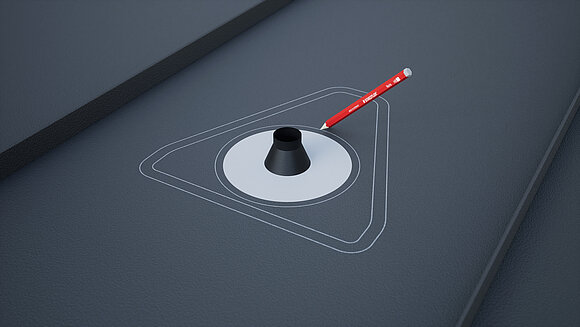

Positionner la chatière pour panneaux solaires et marquer le contour. Marquer ensuite la surface de collage (25 mm) et le contour du manchon de tuyau. Découpe et sertissage de la zone circulaire.

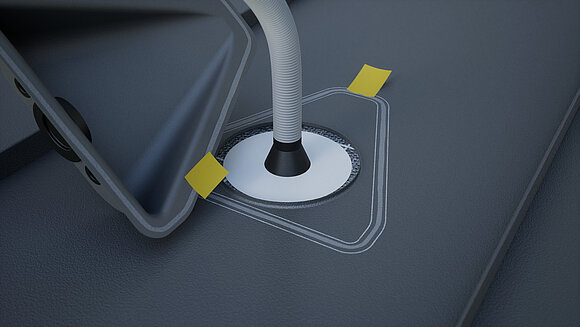

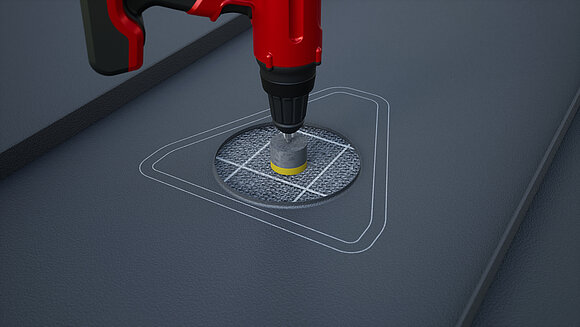

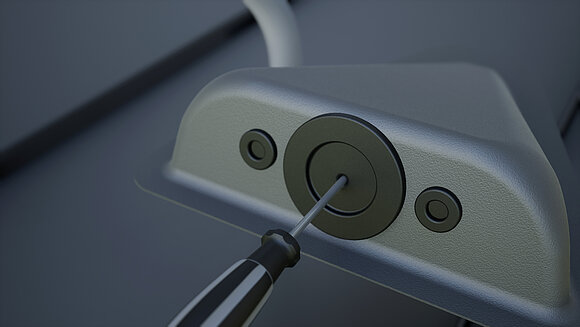

Percer le trou au milieu, coller le manchon de tuyau et insérer le tuyau ondulé. Nettoyer les surfaces à coller et les laisser sécher. Percer le passe-câbles avec un tournevis.

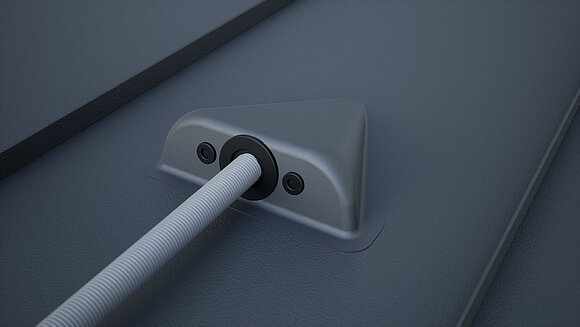

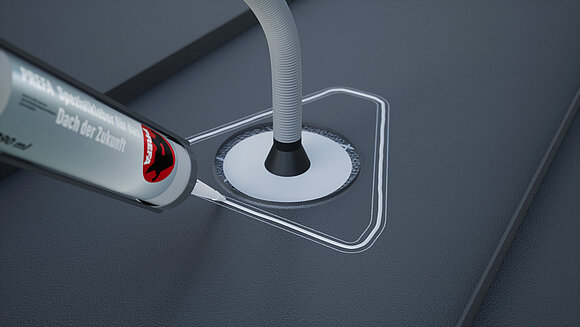

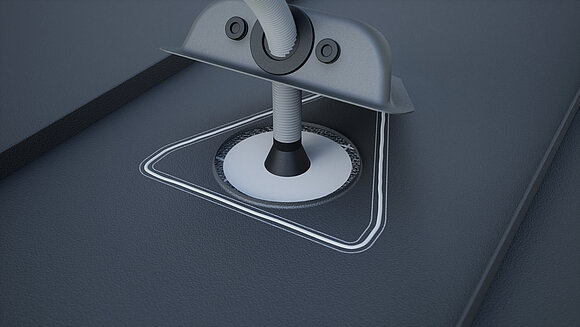

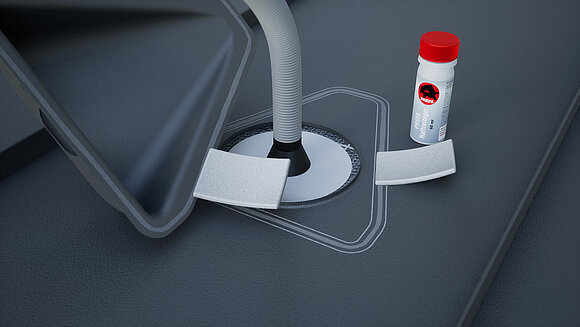

Appliquez de la colle spéciale tout autour et guidez le tuyau ondulé à travers le bec. Posez ensuite la chatière pour panneaux solaires et pressez-le au centre.
Remarque
Aucun tuyau ondulé n’est inclus dans la livraison.
Afin de simplifier le passage du tuyau ondulé, talquer le manchon de tuyau et le passe-câbles. Pour faciliter la pose de la chatière, plier de 90° le tuyau ondulé vers l’avant-toit.
Après être sorti de la chatière, le tuyau ondulé doit être tiré sur au moins 30 cm parallèlement au toit.
Si nécessaire, maintenir la chatière en position à l’aide des outils externes, jusqu’à durcissement de la colle.
