PREVARIO PREFALZ

Système sûr, solide et facile à poser sur les systèmes à joint debout à double agrafe PREFALZ et FALZONAL®. Le montage du PREVARIO PREFALZ Vario n’entrave en rien la dilatation longitudinale des bacs. Ce support se monte sans problème sur les pattes fixes, les pattes coulissantes standard ou les pattes longues coulissantes. Pour le montage, il est impératif de prendre en compte l’entraxe et l’espacement maximal entre pattes (tous deux calculés sur la base des exigences statiques requises).

Distance d’adhérence selon le calcul de la charge du vent (max. 33 cm)
Utilisation uniquement en combinaison avec une couverture à joint debout à double agrafe PREFALZ ou FALZONAL® posée selon les normes et règles applicables.
Le PREVARIO PREFALZ n’est conçu que pour les installations parallèles au toit (pas de changements d’amorçage, etc.).
La quantité exacte de supports nécessaire peut être déterminée soit par le service technologie produit de PREFA, soit par un spécialiste en statique des constructions.
Il est également possible d’utiliser pour les charpentes avec dégagement d’adhérence de 25 mm.

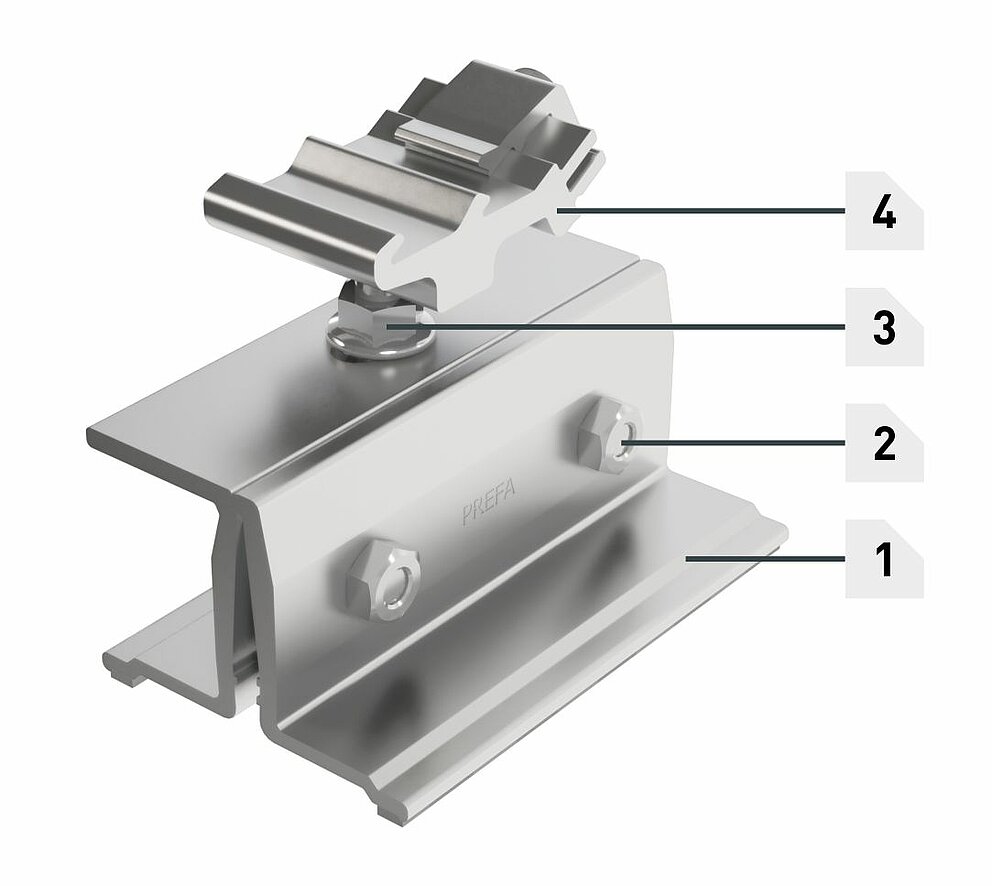

1 PREVARIO PREFALZ
2 vis de bande de porte et écrou M10 (SW 17)
3 tiges filetées avec écrou M12 (SW 18)
4 supports de rail

plage de réglage	36 mm
Vis de fixation	Fixation sur joint debout à double agrafe
Couleur	Aluminium naturel
Composants	Support de rail (EN AW 6005A T6) Vis de fixation M8 x 30, acier inoxydable (T40) Tige filetée M12 x 90, acier inoxydable 2 écrous à bride M12, acier inoxydable (SW 18) 2 vis à tête bombée M10 x 25, acier inoxydable (SW 17) 2 écrous hexagonaux M10, acier inoxydable (SW 17) Joint EPDM

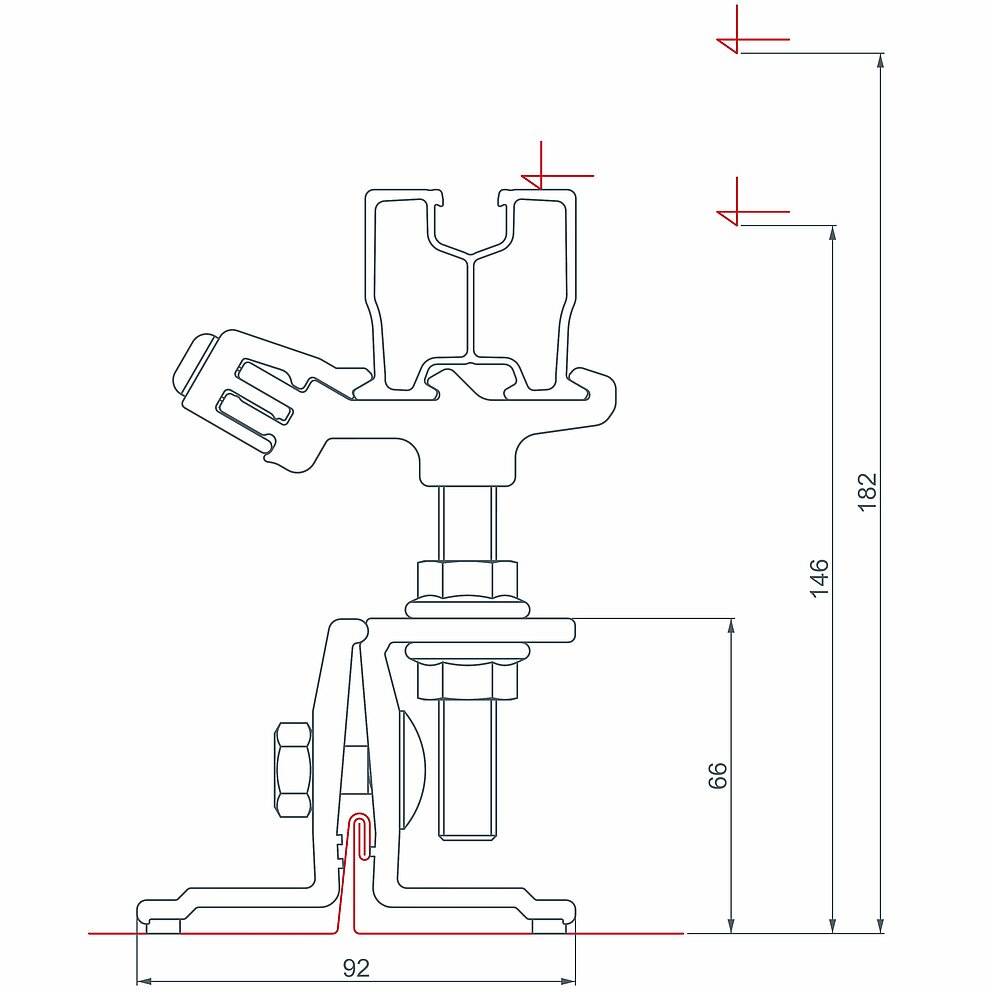

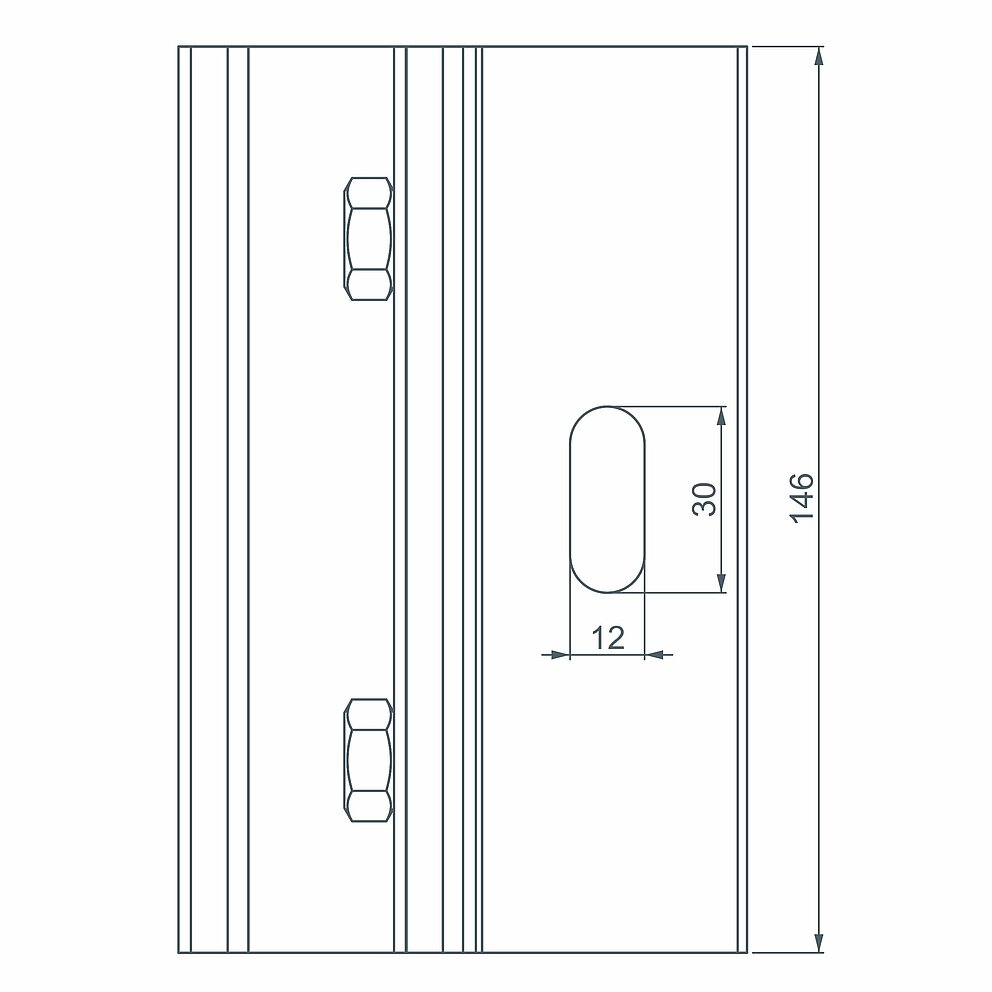

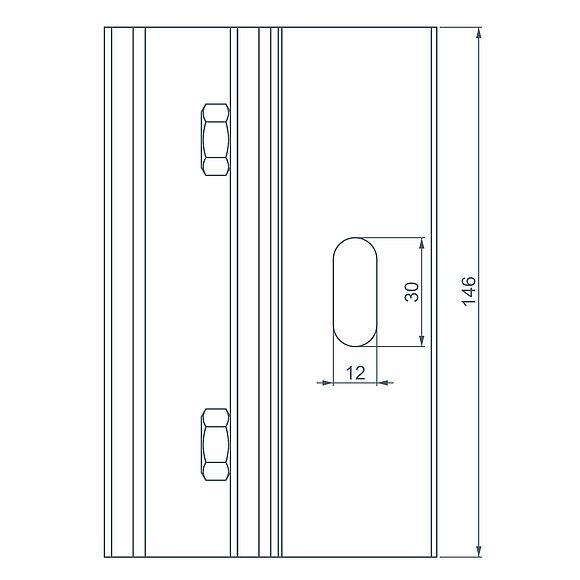

PREVARIO PREFALZ complet (à gauche) et partie inférieure (à droite)

Exigences pour la couverture porteuse :

Couverture à joint debout à double agrafe PREFALZ ou FALZONAL®
Fixation de la couverture avec adhésif PREFA et clous annelés en acier inoxydable de PREFA 28/30 ou 28/25 ou avec vis à tête fraisée en acier inoxydable 4,5/30 PREFA
- Distance d’adhérence selon le calcul de la charge du vent (max. 33 cm)
Distance entre le bord supérieur du toit et le bord supérieur du rail de support PREFA ≤ 150 mm
Distance entre deux pinces de serrage sur la même agrafe ≥ de 400 mm

Conformément aux normes en vigueur, le dimensionnement de la toiture s’effectue en fonction des charges auxquelles celle-ci se trouve soumise.

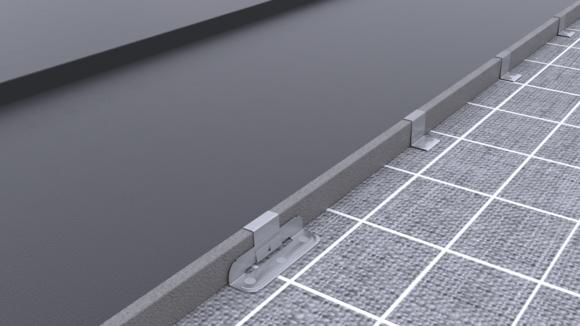

Dans la zone de pose des modules, il ne faut en aucun cas dépasser l’espacement maximal de 33 cm entre les pattes (centre à centre).
Desserrer les vis avant de poser le support solaire.

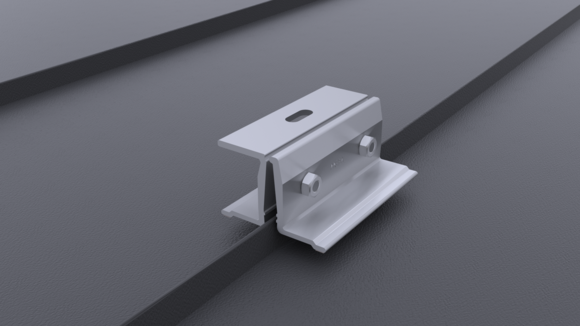

Positionnement du PREVARIO PREFALZ

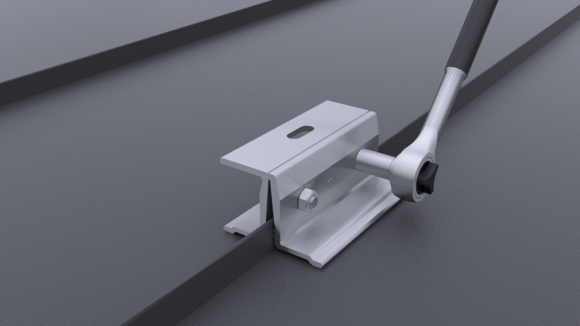

Attention au sens de pose de la borne ! Le sens de pose du support doit être choisi de manière à ce que la tige filetée puisse ensuite être posée côté agrafe. Visser les deux écrous en acier inoxydable avec un couple de serrage de 35 Nm (clé à douille : SW 17 mm).

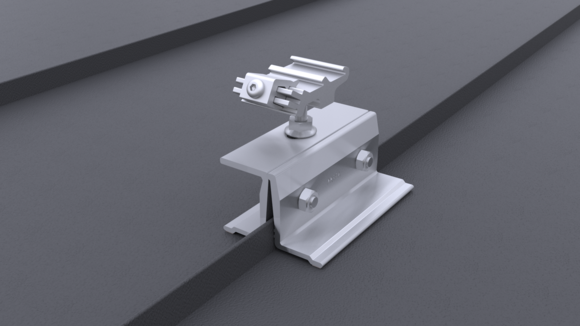

Montage du PREVARIO PREFALZ

Poser la tige filetée sans serrer — avec support de rail de support et contre-écrou. Bloquer les écrous à la main afin de pouvoir ajuster ultérieurement la hauteur du rail de support (clé à fourche : SW 18).

Fixation du support de rail

PREVARIO PREFALZ

Caractéristiques techniques PREVARIO PREFALZ

Statique — règles de base

Pose
