Largeur des bacs

Remarque

Pour les couverture à joint debout sur la façade, nous recommandons une largeur de bandes d’aluminium de 500 mm max. La largeur de bande plus étroite contribue à améliorer les exigences particulières en matière d’optique et de planéité pour les habillages de façade. Il convient néanmoins de tenir compte des caractéristiques typiques observées sur toutes les tôles minces (ondulations, réfléchissement, contraintes, etc.), qui ne peuvent pas être exclues.

Lors de la pose de couvertures à joint debout, la largeur des bacs et l’espacement des pattes doivent être adaptés aux charges de vent liées au site et au bâtiment. PREFA a mis au point des dimensions simplifiées pour le poseur et les a présentées sous forme de tableau. Ces dimensions simplifiées ne s’appliquent qu’aux bâtiments fermés et aux produits PREFALZ ou FALZONAL® associés à des pattes fixes et des pattes coulissantes PREFA, ainsi qu’aux éléments de fixation (clous/vis) appropriés de PREFA, et en cas de pose sur un voligeage intégral. Les tableaux ont été élaborés à partir de la norme EN 1991-1-4. Les catégories de terrain correspondent à la norme EN 1991-1-4 et la vitesse de référence aux compléments nationaux relatifs à la norme EN 1991-1-4. Dans un souci de clarté, la façade a été divisée en deux zones, chacune portant un nom différent (R = rives, N = zone normale). C’est au niveau des rives du bâtiment que les charges de vent sont les plus fortes et qu’il faut se montrer particulièrement prudent.

Hauteur du bâtiment : point le plus élevé du bâtiment (par ex. faîtière, appentis).

La largeur des bacs est calculée en déduisant les agrafes de la largeur des bandes :

Pour les bacs profilés : ~70 mm (découpe 500 = ~430 mm de largeur de bac)

Remarque

Afin d’obtenir une aide pour les calculs concernant les bâtiments situés dans des zones particulièrement exposées, contactez le service technique produit de PREFA à l’adresse e-mail technik.ch@prefa.com.

Catégorie de terrain 0 – Mer ou zone côtière exposée aux vents de mer.

Catégorie de terrain  I – Lacs, plans d’eau et zone plate et horizontale à végétation négligeable et libre de tous obstacles.

Catégorie de terrain II – Zone à végétation basse telle que de l’herbe, avec quelques obstacles isolés (arbres, bâtiments) séparés les uns des autres d’au moins 20 fois leur hauteur.

Catégorie de terrain III – Zone avec une couverture végétale régulière ou des bâtiments, ou avec des obstacles isolés séparés d’au plus 20 fois leur hauteur (par ex. des villages, des zones suburbaines, des forêts permanentes).

Catégorie de terrain IV – Zone dont au moins 15 % de la surface sont recouverts de bâtiments dont la hauteur moyenne est supérieure à 15 m.

Catégories de terrain selon la norme EN 1991-1-4

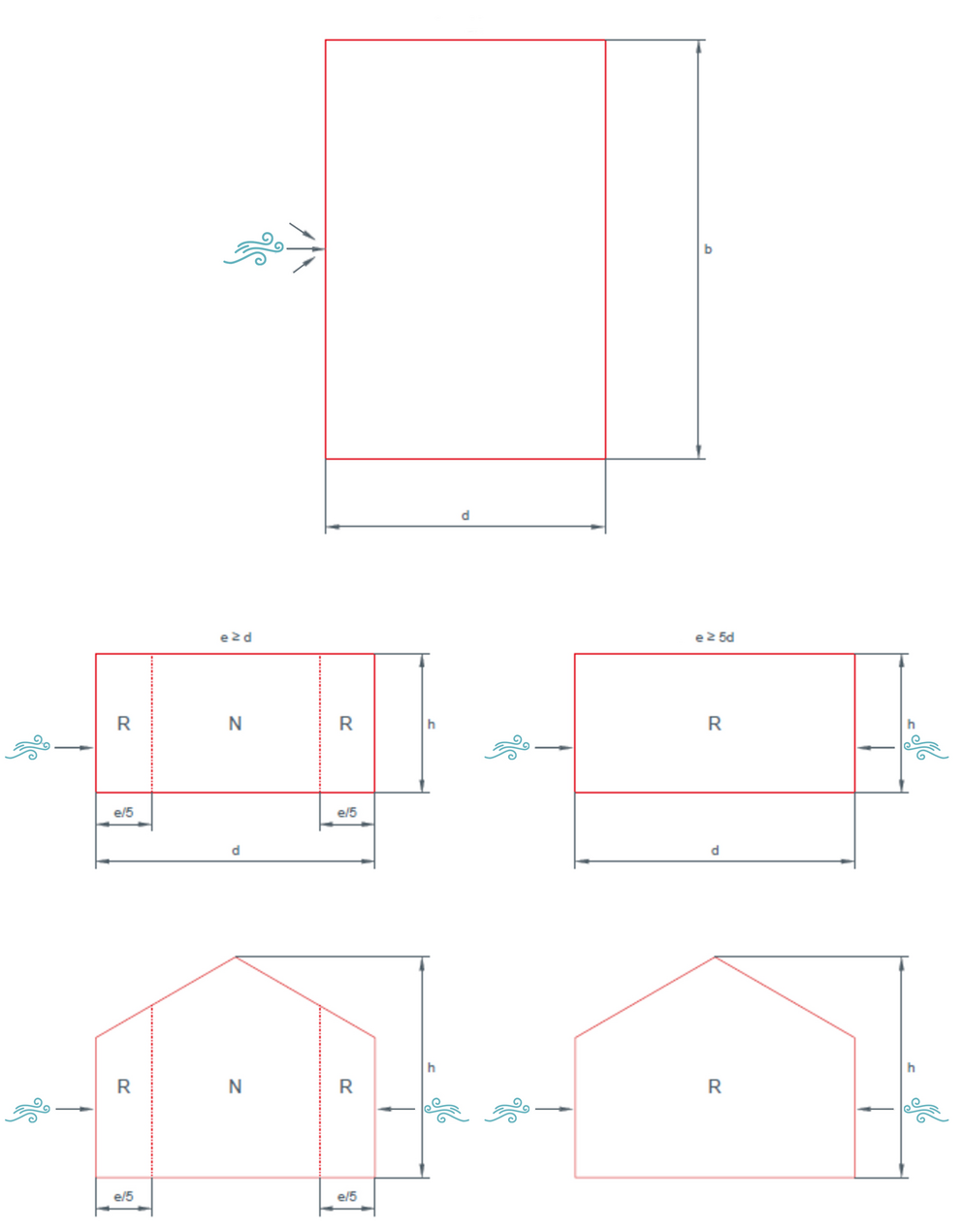

Aperçu du positionnement sur les rives

Remarque

e = b ou 2*h (selon la valeur la plus faible) – l’espacement correspond à la surface au sol

b = dimensions perpendiculairement au vent

h = hauteur maximum du bâtiment

Remarque

Les tableaux suivants ne s’appliquent pas à l’Allemagne, à la Suisse et à la France, en raison de réglementations nationales différentes. Pour plus d’informations, veuillez contacter le service Technique produit du pays concerné !

La largeur maximale des bacs que nous recommandons pour la pose sur façade permet également la pose avec cette largeur sur les rives des bâtiments soumis à des charges de vent élevées. Le tableau ci-après décrit cette particularité.

Indication de l’espacement maximum recommandé entre les agrafes [cm] en fonction de la catégorie de terrain, de la hauteur du bâtiment et de la vitesse de référence du vent. Les valeurs indiquées dans le tableau sont des valeurs empiriques. Les largeurs de bac indiquées ne tiennent pas compte des chutes en cas de découpe des largeurs standards.

Pression de vitesse de référence [kN/m²]	Vitesse de référence [m/sec]	Hauteur du bâtiment < 15 [m]	Hauteur du bâtiment 15-30 [m]	Hauteur du bâtiment 30-50 [m]
		N \| R [pc./m²]	N \| R [pc./m²]	N \| R [pc./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Pression de vitesse de référence [kN/m²]	Vitesse de référence [m/sec]	Hauteur du bâtiment < 15 [m]	Hauteur du bâtiment 15-30 [m]	Hauteur du bâtiment 30-50 [m]
		N \| R [pc./m²]	N \| R [pc./m²]	N \| R [pc./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Pression de vitesse de référence [kN/m²]	Vitesse de référence [m/sec]	Hauteur du bâtiment < 15 [m]	Hauteur du bâtiment 15-30 [m]	Hauteur du bâtiment 30-50 [m]
		N \| R [pc./m²]	N \| R [pc./m²]	N \| R [pc./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Pression de vitesse de référence [kN/m²]	Vitesse de référence [m/sec]	Hauteur du bâtiment < 15 [m]	Hauteur du bâtiment 15-30 [m]	Hauteur du bâtiment 30-50 [m]
		N \| R [pc./m²]	N \| R [pc./m²]	N \| R [pc./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Pression de vitesse de référence [kN/m²]	Vitesse de référence [m/sec]	Hauteur du bâtiment < 15 [m]	Hauteur du bâtiment 15-30 [m]	Hauteur du bâtiment 30-50 [m]
		N \| R [pc./m²]	N \| R [pc./m²]	N \| R [pc./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Pression de vitesse de référence [kN/m²]	Vitesse de référence [m/sec]	Hauteur du bâtiment < 15 [m]	Hauteur du bâtiment 15-30 [m]	Hauteur du bâtiment 30-50 [m]
		N \| R [pc./m²]	N \| R [pc./m²]	N \| R [pc./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Largeur des bacs

Dimensions simplifiées - largeur de bac maximale [cm]

Remarque
