stark wie ein stierDACHSYSTEME DACHPLATTE R.16
VERFÜGBARE FARBEN
FARBE 01 P.10 BRAUN
FARBE 02 P.10 ANTHRAZIT
FARBE 03 P.10 SCHWARZ
FARBE 04 P.10 ZIEGELROT
FARBE 05 P.10 OXYDROT
FARBE 06 P.10 MOOSGRÜN
FARBE 07 P.10 HELLGRAU
FARBE 11 P.10 NUSSBRAUN
FARBE 13 NATURBLANK
PREFA Aluminium Dachplatten stehen für höchste Qualitätsansprüche bei Stabilität und Langlebigkeit in Verbindung mit einer zeitlos geradlinigen Formensprache. Mit der neuen Dachplatte R.16 hat PREFA ein reduziertes Dachdesign entwickelt, das größtmöglichen Freiraum in der Verwirklichung unverwechselbarer Architektur schafft: Durch das große Format mit 70 cm Elementlänge ist es nun möglich, das Dach mit 3,4 Dachplatten pro Quadratmeter zu decken und gleichzeitig außergewöhnliche ästhetische Effekte zu erzielen.
- besonders ansprechende moderne Optik durch schlichtes Design
- In 9 Standardfarben verfügbar
- 40 Jahre Garantie
- Beschichtung nach Coil-Coating-Verfahren
- Legierung nach EN 1396
DACHPLATTE R.16 – TECHNISCHE INFOS
- Farbsortiment 9 Standardfarben - Oberfläche stucco
- auf Wunsch auch in glatter Ausführung lieferbar
- MATERIAL:
- Aluminium 0,7 mm stark
- SICHTSEITE:
- Coil Coating
- RÜCKSEITE:
- Schutzlack
- GRÖSSE:
- 700 × 420 mm in verlegter Fläche
- GEWICHT:
- 1 m² = ca. 2,5 kg = 3,4 Stk.
- VERPACKUNGSEINHEIT:
- Karton mit 28 Stk. = 8,24 m²
- DACHNEIGUNG:
- ab 17°

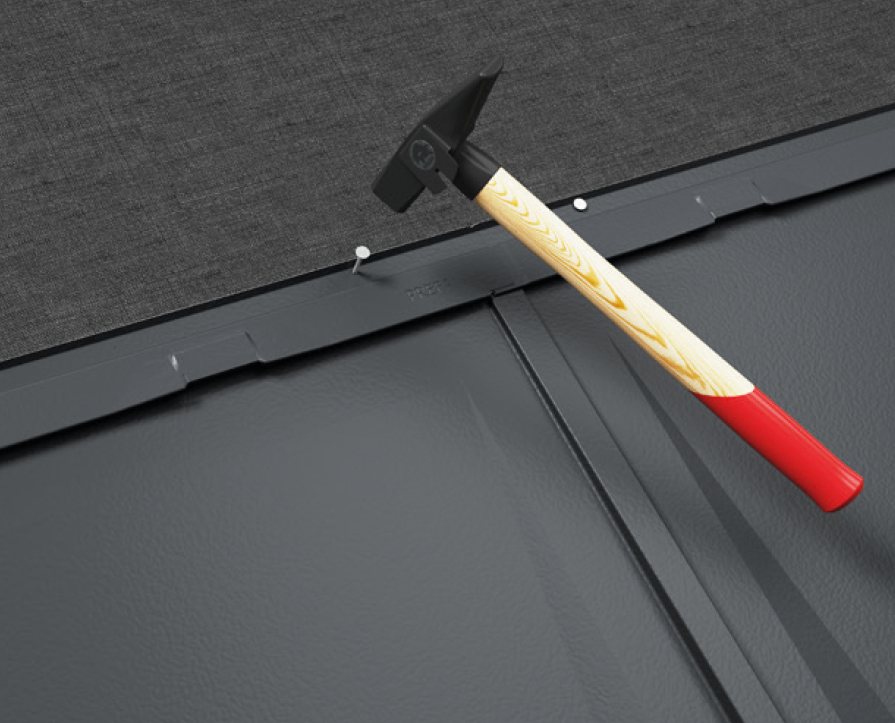

- VERLEGUNG:
- auf Vollschalung (mind. 24 mm stark)
- BEFESTIGUNG:
- direkt, mit 3 Stk. PREFA Rillennägel 28/25
DACHAUFBAU
Dachbodenraum kann auch als Wohnraum genutzt werden
Dachbodenraum wird nicht für Wohnzwecke genutzt
DACHPLATTE R.16 – FARBTABELLE
DAS PRODUKT IST IN FOLGENDEN FARBEN VERFÜGBAR:
| FARBE | ~ RAL | ~ NCS |
|---|---|---|
| 01 P.10 braun | 7013 | S 8005-Y20R |
| 02 P.10 anthrazit | 7016 | S 8502-B |
| 03 P.10 schwarz | 9005 | S 9000-N |
| 04 P.10 ziegelrot | 8004 | S 4550-Y60R |
| 05 P.10 oxydrot | 3009 | S 0530-Y90R |
| 06 P.10 moosgrün | 6005 | S 7020-G |
| 07 P.10 hellgrau | 7005 | S 6000-N |
| 11 P.10 nussbraun | 8019 | S 8005-Y80R |
| 43 P.10 steingrau¹ | 7031 | S 6005-R80B |
- FARBE
- 01 P.10 braun
- ~ RAL
- 7013
- ~ NCS
- S 8005-Y20R
- FARBE
- 02 P.10 anthrazit
- ~ RAL
- 7016
- ~ NCS
- S 8502-B
- FARBE
- 03 P.10 schwarz
- ~ RAL
- 9005
- ~ NCS
- S 9000-N
- FARBE
- 04 P.10 ziegelrot
- ~ RAL
- 8004
- ~ NCS
- S 4550-Y60R
- FARBE
- 05 P.10 oxydrot
- ~ RAL
- 3009
- ~ NCS
- S 0530-Y90R
- FARBE
- 06 P.10 moosgrün
- ~ RAL
- 6005
- ~ NCS
- S 7020-G
- FARBE
- 07 P.10 hellgrau
- ~ RAL
- 7005
- ~ NCS
- S 6000-N
- FARBE
- 11 P.10 nussbraun
- ~ RAL
- 8019
- ~ NCS
- S 8005-Y80R
- FARBE
- 43 P.10 steingrau¹
- ~ RAL
- 7031
- ~ NCS
- S 6005-R80B
¹ Die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Holz hell, Holz dunkel, Patina Grau und Naturblank sind einer natürlichen Farbgebung nachempfunden und unterliegen somit einer geringen Schwankungsbreite, die den Produkten ihren unverwechselbaren Charakter gibt.
Hinweise
- Die angegebenen RAL- und NCS-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
- Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Holz hell, Holz dunkel und Patina Grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
- Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.
DACHPLATTE R.16 – ZUBEHÖR
HIER FINDEN SIE EINE LISTE MIT DEM ZUBEHÖR ZUM PRODUKT
PREFA SAUMSTREIFEN FÜR DACHSCHINDEL, DACHRAUTEN, FX.12 UND R.16
1800 × 158 × 1,00 mm, vorgelocht
PREFA VOGELSCHUTZGITTER
125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm
PREFA EINLAUFBLECH
230 × 2.000 × 0,70 mm
PREFA ORTGANGSTREIFEN
95 × 2.000 × 0,70 mm, mit Haftstreifen
PREFA SICHERHEITSKEHLE
3.000 mm, mit Doppelfalz gekantet
FROSCHMAULLUKENHAUBE
Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²
PREFA GRAT- UND FIRSTREITER
500 × 1,00 mm
GRATREITERVORKOPF
PREFA JET-LÜFTER
3.000 × 1,00 mm, 1.200 × 1,00 mm, für Kaltdächer, für alle Sparrenlängen geeignet
JET-LÜFTER-VORKOPF
PREFA DACHLUKE
Innenmaß 595 × 595 mm, ab 12° Dachneigung, komplett mit Holzrahmen, Anspreizstange mit Federsplint und 6 mm Doppelsteg-Lichtplatte
PREFA EINFASSUNG FÜR VELUX-DACHFLÄCHENFENSTER
in vielen Abmessungen verfügbar
PREFA EINFASSUNG FÜR ROTO-DACHFLÄCHENFENSTER
in vielen Abmessungen verfügbar
PREFA EINZELTRITT
bestehend aus zwei Fußteilen und Flächendichtung und Einzeltritt, inkl. Befestigungsmaterial, verstellbar für Dachneigungen von 12°-60°. Nach DIN EN 516-1-A
PREFA LAUFSTEGSTÜTZE AUF EINEM FUSSTEIL
250 mm, Dachneigung 5°-55°
LAUFSTEGSTÜTZE AUF ZWEI FUSSTEILEN
360 mm, Dachneigung 12°-55°
PREFA LAUFSTEG
250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1200 mm
360 × 800 mm
360 × 1.200 mm
LAUFSTEGVERBINDER
PREFA SICHERHEITSDACHHAKEN NACH EN 517B
PREFA SICHERHEITSDACHHAKEN NACH EN 517 B AUF FUSSTEILEN
PREFA EINFASSUNGSPLATTE FÜR FX.12 UND DACHPLATTE R.16
für Rohrdurchführungen von ø 80–125 mm und Dachneigungen von 17°–52°
PREFA EINFASSUNGSPLATTE ZUM EINFALZEN
Dachneigung von 12° - 52°, Ø 80 - 125 mm
PREFA UNIVERSALEINFASSUNG
für Rohre Ø 40 - 120 mm, Dachneigung von 12° - 52°
PREFA ENTLÜFTUNGSHAUBE
Dachneigung ab 12°, Ø 100 mm
PREFA ENTLÜFTUNGSROHR
Ø 100 mm, Ø 120 mm, Einfassungsplatten
inkl. EPDM-Dichtung und Abdeckung
PREFA FALTMANSCHETTE 100
Ø 100-130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen
PREFA SCHNEESTOPPER FÜR DACHPLATTE R.16, DS.19 UND FX.12
inkl. Befestigungsmaterial
PREFA UNTERLAGSPLATTE
PREFA SCHNEERECHENHAKEN
Durchzugshöhe 135 mm, Hakenhöhe 165 mm
PREFA RUNDSTANGE
für Schneerechenhaken, 15 × 3.000 mm
ABSCHLUSS FÜR SCHNEERECHENSYSTEM
PREFA SCHNEERECHENSYSTEM
mit 3 Durchzügen
PREFA SCHNEERECHENSYSTEM EINLEGPROFIL
3.000 mm 25/25
EISKRALLE
Einlegprofil inkl. Befestigungsmaterial für Schneerechensystem
PREFA SCHNEERECHENSYSTEM ABSCHLUSS
PREFA GEBIRGSSCHNEEFANGSTÜTZE
300 × 246 mm, für Rundholz Ø 140 mm
PREFA KAMINHUT
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
PREFA FLACHPROFIL
PREFA LÜFTUNGSBAND
mit Quadratlochung 6 mm
in den Farben braun/anthrazit und
hellgrau/hellgrau
Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm
DACHPLATTE R.16 - PLANUNG & ANWENDUNG
HIER FINDEN SIE WEITERE PRODUKTINFORMATIONEN ZUM DOWNLOAD
Hinweis: Die .DWG und .DXF Dateien können Sie per Rechtsklick und "Link speichern..." herunterladen.
